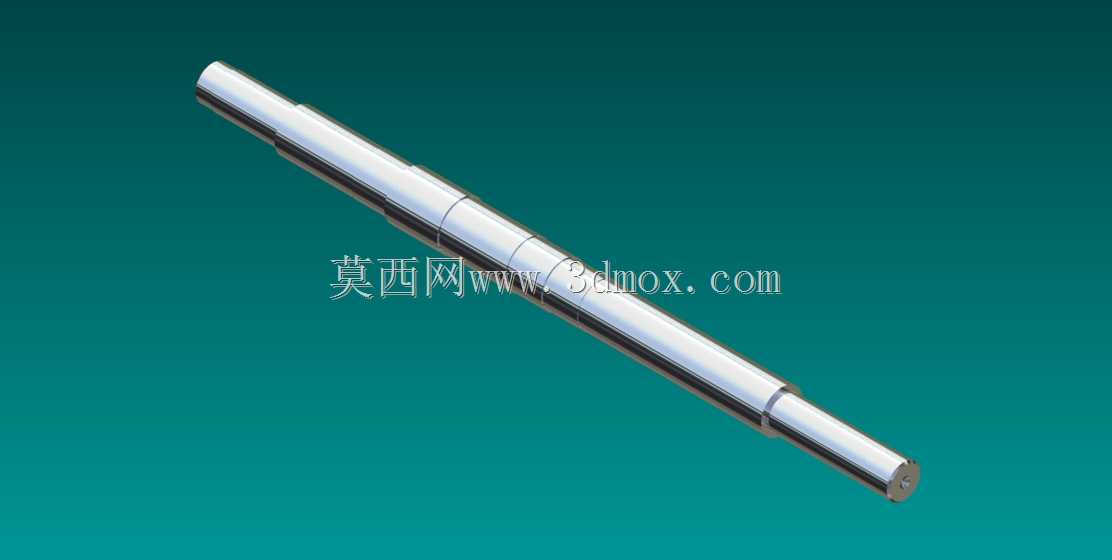

这类多阶阶梯轴是传动系统里最常见的回转类核心构件,日常在轻工输送设备、小型机床进给单元、包装机械的动力传递路径里都能见到它的身影,核心作用是承载回转扭矩、支撑装在轴段上的齿轮、带轮、轴承等零件,保证整套传动副的回转同轴度,避免动力输出端出现径向跳动超差的问题。从结构设计逻辑来看,轴身采用多段变径的阶梯形式,并不是随意做的台阶划分,每一段轴径的差值都是配合对应安装零件的装配需求设计的:中间直径最大的轴段一般用来安装核心传动件,比如同步带轮或者直齿圆柱齿轮,这个位置的轴肩直接作为传动件的轴向定位面,不需要额外加装轴套就能限制零件的轴向窜动,装配的时候零件推到轴肩位置就到了设计基准位,能大幅减少装配时的尺寸调整工作量。
两端直径更小的轴段是和滚动轴承配合的安装位,轴径公差一般取k6级过渡配合,既保证轴承内圈和轴身不会出现相对滑动,又不会因为过盈量太大导致轴承装配时内圈胀大、游隙变小引发的运转发热问题。靠近轴端的位置还设计了细小的卡槽结构,是用来安装轴用弹性挡圈的,挡圈卡入卡槽后就能限制轴承外圈方向的轴向位移,整套轴系不需要额外设计端盖压紧结构,就能实现所有装配件的轴向固定,很适合用在安装空间紧凑、轴向尺寸受限的小型传动单元里。从实际安装边界来看,这类轴的总长是根据整套传动箱的内腔宽度确定的,两端轴承安装位的轴段长度要匹配轴承宽度加上端盖的密封间隙,中间传动件安装段的长度要比对应轮毂的宽度短0.5到1毫米,
避免传动件夹在两个轴肩之间出现装配卡死的问题。轴的两端都做了C2的倒角处理,一方面是装配的时候引导轴承、传动件顺利套入轴段,避免尖锐的轴端棱边刮伤零件内孔的配合面,另一方面也能去除机加工产生的毛刺,防止装配工人被锐边划伤。轴身的所有过渡圆角都做了R1到R2的圆弧处理,不要小看这个圆角设计,轴类零件长期承受交变扭转载荷的时候,轴肩位置是应力集中最严重的区域,如果直接加工成直角台阶,交变载荷作用下很容易在直角位置萌生疲劳裂纹,最终导致断轴故障,做了圆弧过渡之后能把应力集中系数降低40%以上,大幅提升轴的疲劳使用寿命。在实际选型应用的时候,这类光轴一般采用45号钢调质处理,毛坯料先经过粗车留加工余量,调质硬度控制在HB220到250之间,
保证芯部有足够的韧性承受冲击载荷,之后再精车各个轴段到设计尺寸,和轴承、传动件配合的轴段表面还要做高频淬火处理,淬火硬度达到HRC45到50,提升配合面的耐磨性,避免长期拆装或者相对微动磨损导致轴径尺寸超差。日常运维的时候,只要定期检查轴端挡圈有没有松脱、轴承位有没有异常温升,基本不需要额外维护,因为整个轴身没有复杂的沟槽、键槽结构(部分小扭矩场景下靠过盈配合传递扭矩,不需要加工键槽),应力分布均匀,正常工况下使用寿命能达到上万小时。很多刚入行的设计人员做阶梯轴设计的时候,容易把所有轴段的直径差做的太大,不仅浪费原材料,还会增加机加工的切削量,实际上相邻轴段的直径差只要满足轴肩定位的高度要求就行,一般定位轴肩的高度取配合零件内孔倒角高度的1.5倍,既能起到可靠的定位作用,又能把轴的重量控制在合理范围,减少回转时候的不平衡量。另外这类轴在做动平衡的时候,因为是对称回转结构,只要各个轴段的同轴度控制在0.02毫米以内,不需要额外做去重处理就能满足G6.3级的动平衡要求,用在转速不超过3000转每分钟的传动场景里完全不会出现明显振动。
