L型带轴加强筋安装固定支架结构

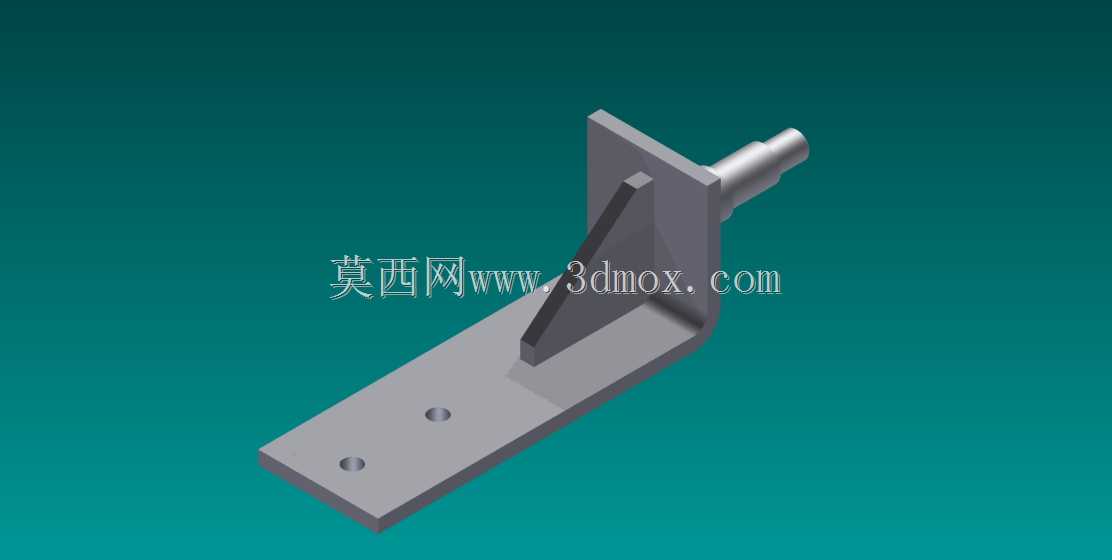

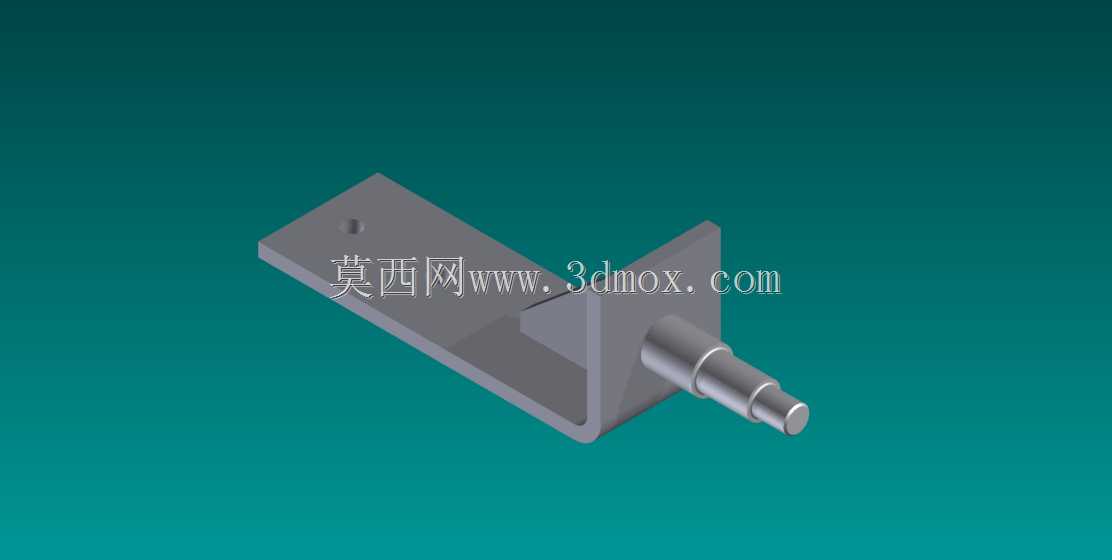

　　这款带侧伸轴的L型角撑构件，在轻工输送线侧边导向、小型设备机架外挂附件安装场景中十分常见，很多做非标设备的工程师在做外挂检测元件、小型导向轮、侧边挡停机构的固定时，都会用到类似结构的支撑件。从结构本身来看，底板部分做了两个沉头安装孔，孔位间距按照常规型材安装槽距匹配，安装时可以直接用内六角螺栓将整个构件锁固在设备机架的型材面或者钢板安装面上，沉孔设计能够保证螺栓头完全沉入板件内部，不会突出底板表面干涉其他部件的运动轨迹，也避免安装后螺栓头突出造成的剐蹭风险。立板和底板之间设置了三角形加强筋，这个结构是整个构件的受力核心，很多新手做设计时容易忽略这个加强筋，导致立板受侧向力的时候出现焊缝开裂或者板件变形的问题，实际应用中，

　　侧伸的轴端往往要安装导向轮、检测触片或者小型铰接件，会承受径向的载荷，加强筋的存在可以将立板受到的侧向力直接传导到底板的安装面上，大幅降低立板与底板连接位置的应力集中，提升整个构件的负载能力。侧伸的轴段做了阶梯轴设计，靠近立板的轴径更大，向外延伸的轴径逐步缩小，这种阶梯设计一方面是方便轴上零件的轴向定位，安装零件时可以直接靠在轴肩位置，不需要额外加装轴套做定位，减少装配的零件数量，另一方面阶梯变径的结构也能在保证轴段强度的前提下，降低轴端的重量，避免整个构件重心过于靠外，影响安装后的稳定性。从安装边界来看，底板的长度和宽度尺寸适配常规40系列、50系列工业铝型材的安装面，不需要额外做转接板就可以直接固定，

　　立板的高度刚好避开型材侧边的槽口位置，安装后不会和型材上的其他安装螺母产生干涉，轴段的伸出长度可以适配厚度在20mm以内的铰接件或者滚轮安装，轴端没有做螺纹的设计，是考虑到这类支撑件往往需要配合开口销或者卡簧做轴向固定，方便后期快速更换轴上的易损零件，不需要整体拆卸整个支架。在设计这类构件的时候，需要重点关注几个受力点：首先是加强筋与立板、底板的连接位置，如果是焊接件的话要保证焊脚高度不小于板厚的0.7倍，避免受冲击载荷的时候焊缝脱开，如果是一体机加工或者铸造成型的话，要在筋板和两板的连接位置做圆角过渡，减少应力集中导致的开裂。其次是底板安装孔的位置精度，两个孔的中心距公差要控制在±0.1mm以内，

　　否则安装的时候会出现孔位和型材槽位不对中的问题，强行锁螺栓的话会导致构件安装后出现倾斜，轴段的同轴度达不到使用要求，进而导致轴上安装的滚轮转动卡滞或者检测元件位置偏移。另外轴段和立板的垂直度也是关键参数，垂直度公差要控制在0.05mm以内，不然轴上安装的滚轮会出现偏磨，缩短滚轮的使用寿命，也会导致输送线的导向阻力变大，增加输送驱动的负载。这类支撑件相比直板式的固定座，优势在于集成了安装支撑和轴连接的功能，不需要额外在立板上装配独立的转轴，减少了装配环节的累积误差，整体的刚性也比分体装配的结构更好，在有一定振动的设备上使用时，不会出现转轴松动移位的问题。实际生产中，这类构件可以根据使用场景的负载要求选择不同的材质，普通工况下用Q235钢板焊接后做喷塑处理就可以满足使用要求，在有腐蚀的环境比如食品加工设备、化工输送线上使用的话，可以选用304不锈钢材质加工，或者做表面镀锌钝化处理，提升防锈能力。在做三维建模的时候，要注意把沉孔的深度、轴肩的过渡圆角、加强筋的拔模角度这些细节都还原到位，不然导出工程图生产的时候，很容易出现加工出来的零件和设计预期不符的问题，比如沉孔深度不够导致螺栓头突出，或者轴肩圆角太小导致热处理的时候出现应力裂纹，这些都是实际生产中经常遇到的问题，建模的时候提前考虑到这些工艺细节，能大幅减少后期打样试装的调整成本。
