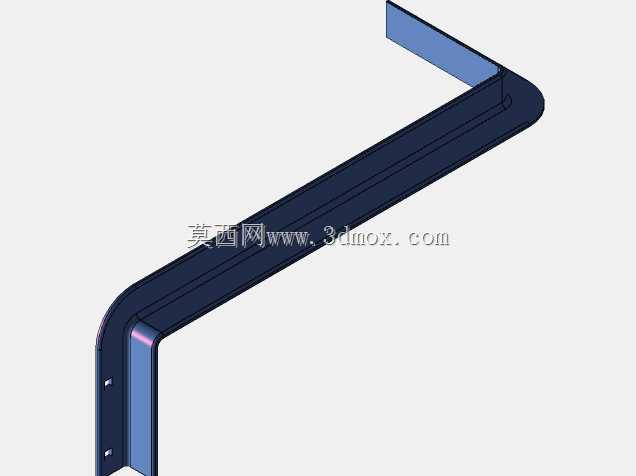

费拉门塔Z型弯曲钣金连接构件

　　这类Z型双折弯钣金构件，常见于各类工业设备的内部安装场景，多用于不同高度平面间的元器件转接固定，比如电控柜内走线槽的侧装支撑、小型设备外壳内部的PCB板安装立柱、输送线侧边的传感器安装支架都能见到这类结构的身影。和直条形的安装支架不同，双段折弯的结构能直接抵消两个安装面之间的高度差，不需要额外加装垫块或者调整安装座的位置，在紧凑的设备内部空间里能大幅减少装配时的调整工作量，也能避免多零件拼接带来的累积装配误差。从结构设计逻辑来看，这个构件的两个平行安装面都预留了对应的安装孔位，孔位的排布完全适配常用的紧固件规格，安装时不需要现场二次打孔，直接通过螺栓或者自攻螺丝就能完成固定。中间的垂直连接段采用了等宽的钣金结构，

　　折弯处做了标准的折弯圆角处理，既避免了折弯时出现应力开裂的问题，也能保证整个构件的抗扭、抗弯折强度，在承受常规的侧向载荷时不会出现明显的形变。实际选型应用时，需要重点关注两个安装面的中心距尺寸，这个尺寸直接决定了构件能适配的安装高度差，同时也要注意安装面的孔位间距是否和待固定的元器件安装孔匹配，避免出现孔位错位无法装配的问题。另外构件的整体宽度尺寸也需要纳入安装边界的考量，在狭窄的安装空间里，过宽的构件会和周边的管线、其他元器件产生干涉，设计选型时要预留至少2mm的安全间隙，防止装配后出现摩擦磕碰的问题。这类钣金件的加工通常采用冷轧钢板一体折弯成型，表面可以根据使用场景做镀锌、喷塑或者氧化处理，在普通的室内工业环境下，

　　镀锌处理就能满足基础的防锈需求，如果是在有腐蚀性气体的工况下，则需要选择304不锈钢材质的同结构构件，或者做表面喷塑处理提升抗腐蚀能力。在三维建模过程中，这类折弯件需要准确设置折弯扣除参数，保证展开后的下料尺寸和实际加工后的成品尺寸一致，避免出现折弯后安装孔位偏移、两个安装面平行度超差的问题。建模时还要注意折弯内R角的设置，常规钣金折弯的内R角和板材厚度保持一致，能最大程度降低折弯加工的难度，减少废品率。实际装配使用中，这类构件的两个安装面可以分别固定在静止的设备机架和需要支撑的功能部件上，垂直段的长度可以根据实际的安装高度差做调整，不需要改变整体的结构形式，只需要调整中间段的长度参数就能适配不同的安装场景，具备很强的通用性。

　　在一些需要做隔振的安装场景下，还可以在安装孔位处加装橡胶减震垫圈，减少设备运行时的振动传递到被支撑的元器件上，提升元器件的运行稳定性。需要注意的是，这类构件的承重能力和板材厚度、中间连接段的长度直接相关，中间段越长，整体的承重能力越低，选型时需要根据被支撑部件的重量选择合适厚度的板材，避免长期承重后构件出现永久形变，导致安装位置偏移。在做设备整体的结构布局时，这类Z型折弯支架通常布置在设备内部的边角位置，尽量避开操作人员的维护操作路径，同时也要预留出紧固件的安装操作空间，保证装配和后期维护时，工具能够顺利接触到紧固件完成拆装作业。
