带法兰底座锥形轴座连接支撑构件

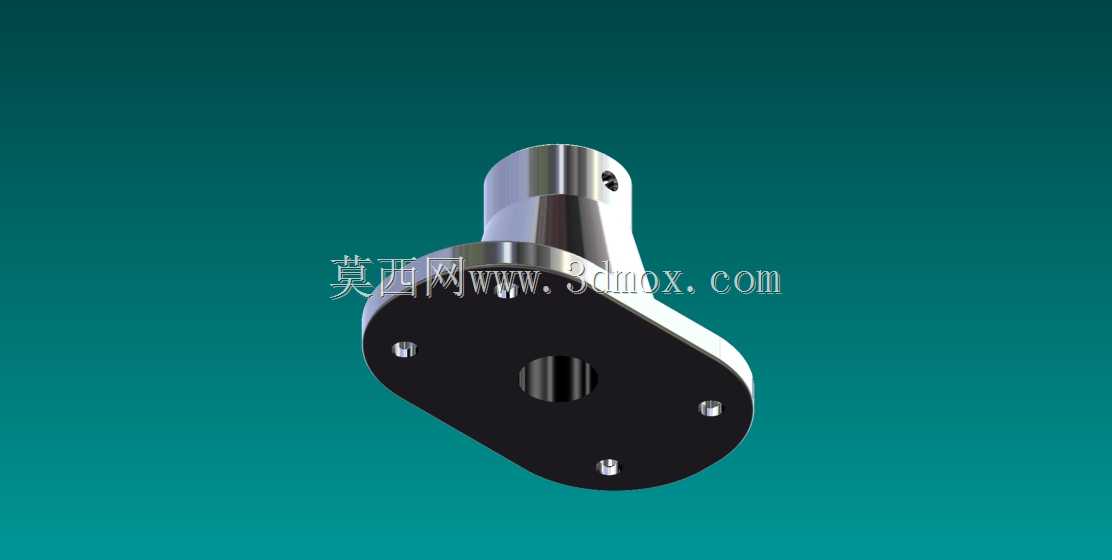

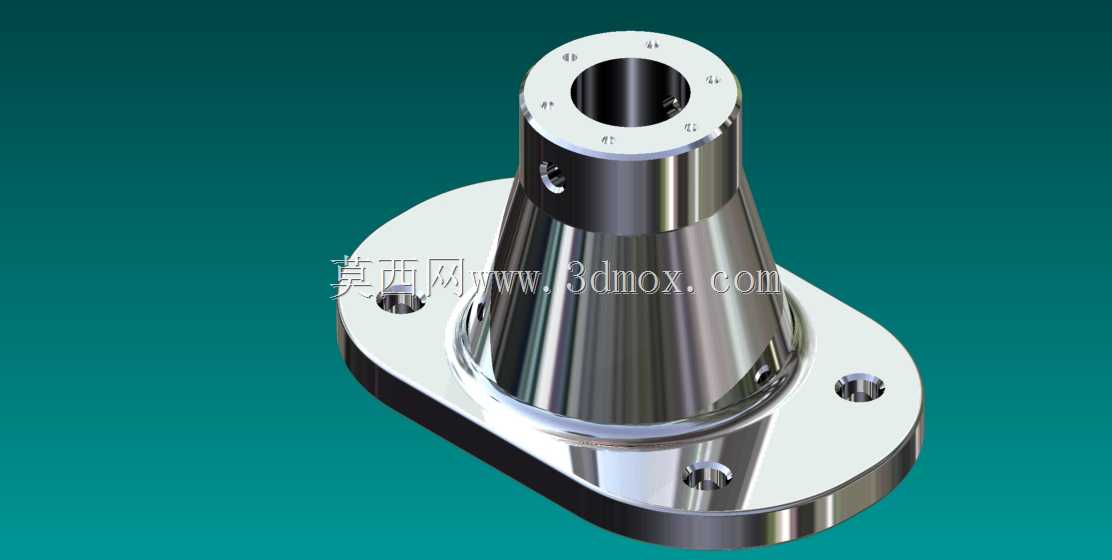

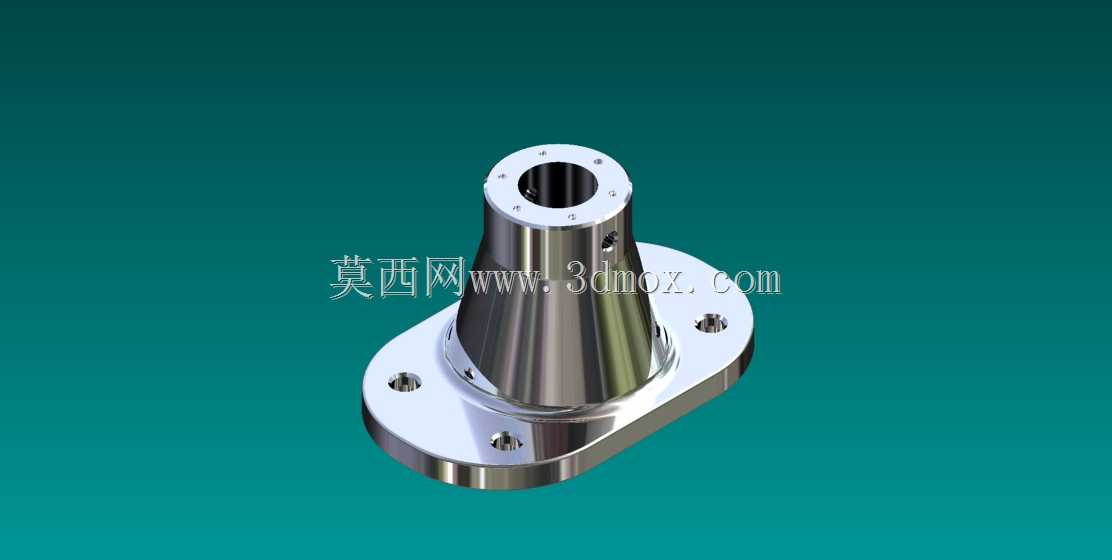

　　在各类工业传动、流体输送以及精密工装的安装场景中，这类带法兰底座的锥形支撑构件是极为常见的受力连接部件，它的核心作用是实现垂直方向轴类部件、管路端头或者执行元件的刚性固定，同时抵消设备运行过程中产生的径向偏载与轴向冲击，避免连接部位出现应力集中导致的疲劳失效。从结构设计逻辑来看，构件底部采用异形切边法兰结构，并非传统的圆形法兰，这种设计是为了适配安装空间受限的工位，三个安装孔呈非等距三角排布，在保证安装定位精度的同时，能最大化利用安装面的有效空间，避免与周边其他管线、结构件产生干涉，法兰盘的厚度经过受力校核，在螺栓预紧力作用下不会出现翘曲变形，安装面的平面度控制在合理公差范围内，保证安装后与基座的贴合度，减少运行时的振动传递。

　　上部的锥形筒体结构是整个构件的核心受力段，锥度的选择经过多轮受力仿真验证，从底部法兰处的大直径平滑过渡到顶部的小直径安装端，既可以在保证整体结构刚度的前提下降低构件自重，减少材料浪费，又能让外部载荷沿着锥面均匀分散传递到底部法兰，避免直筒结构容易出现的应力突变问题。顶部的安装端设置有均匀分布的内孔与侧向定位孔，内孔用于穿装轴类部件或者输送管路，孔壁的尺寸公差按照过渡配合要求设计，既能保证装配时的顺畅度，又能限制被连接件的径向窜动，侧向的螺纹孔用于安装紧定螺钉，实现被连接件的轴向锁止，防止设备启停过程中出现轴向窜动脱落。在实际应用场景中，这类构件常被用在包装设备的送料辊支撑端、自动化生产线的导向轴安装座、

　　小型流体泵的进出口连接基座等位置，不同应用场景下会根据实际载荷调整法兰厚度、锥壁厚度以及安装孔的孔径参数。设计过程中需要重点关注安装边界的匹配，底部法兰的三个安装孔中心距需要与基座上的预装螺纹孔完全对应，顶部内孔的轴线与法兰安装面的垂直度公差需要控制在合理范围内，否则会导致被支撑的轴类部件出现偏斜，加剧轴承或者密封件的磨损。构件的整体外形没有多余的冗余结构，所有过渡位置都设置了圆角，避免热处理或者机加工过程中出现应力开裂，金属材质的选型通常根据使用环境确定，常规工况下采用45号钢调质处理即可满足强度要求，在有腐蚀介质的工况下则会更换为不锈钢材质，表面做钝化处理提升耐蚀性。从安装流程来看，

　　装配时需要先清理法兰安装面与基座表面的毛刺与杂物，保证两个接触面完全贴合，再按照对角线顺序逐步拧紧安装螺栓，避免单侧受力导致法兰变形，顶部装入被连接件后，需要先调整被连接件的同轴度，再拧紧紧定螺钉完成锁止，日常维护时只需要定期检查螺栓预紧力以及紧定螺钉的锁止状态即可，不需要复杂的保养操作。这类构件的结构看似简单，但每一处尺寸的确定都需要结合实际受力情况与安装空间限制，锥形段的高度直接决定了被支撑部件的安装高度，设计时需要匹配整套设备的布局尺寸，避免出现安装后部件高度差不符合装配要求的问题，法兰上的切边设计除了节省空间外，还能作为安装定位的基准，装配时可以通过切边与基座上的定位挡边贴合，快速完成构件的角度定位，减少装配时的调整时间。
