阶梯式传动连接轴精密结构设计

　　在各类旋转传动设备的结构体系中，轴类零件是承担扭矩传递、支撑旋转部件的核心基础构件，这款阶梯式传动连接轴的设计，完全围绕实际工况下的载荷分布、安装定位、配合精度要求展开，没有冗余的造型设计，每一处轴段的直径变化、长度设置、结构特征都对应明确的工程需求。从实际应用场景来看，这类轴件广泛适配于中小型减速传动单元、机床进给机构、轻工设备的动力输出端，以及各类需要实现旋转动力同轴传递的工装设备中，既可以作为动力输入轴连接驱动端的联轴器，也可以作为中间传动轴衔接齿轮、带轮等传动件，还能在部分结构中作为输出轴直接带动执行端部件运转。

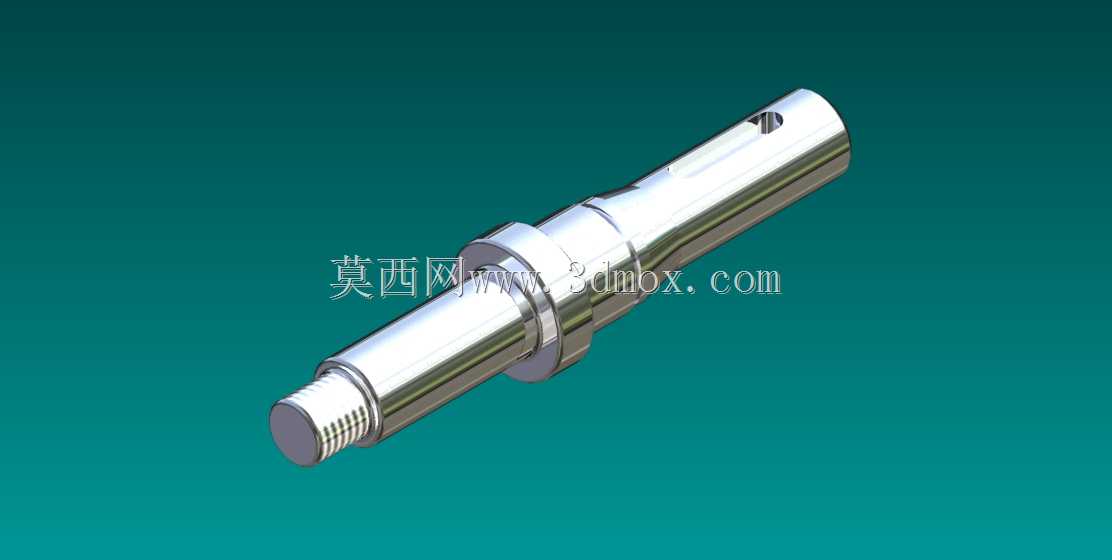

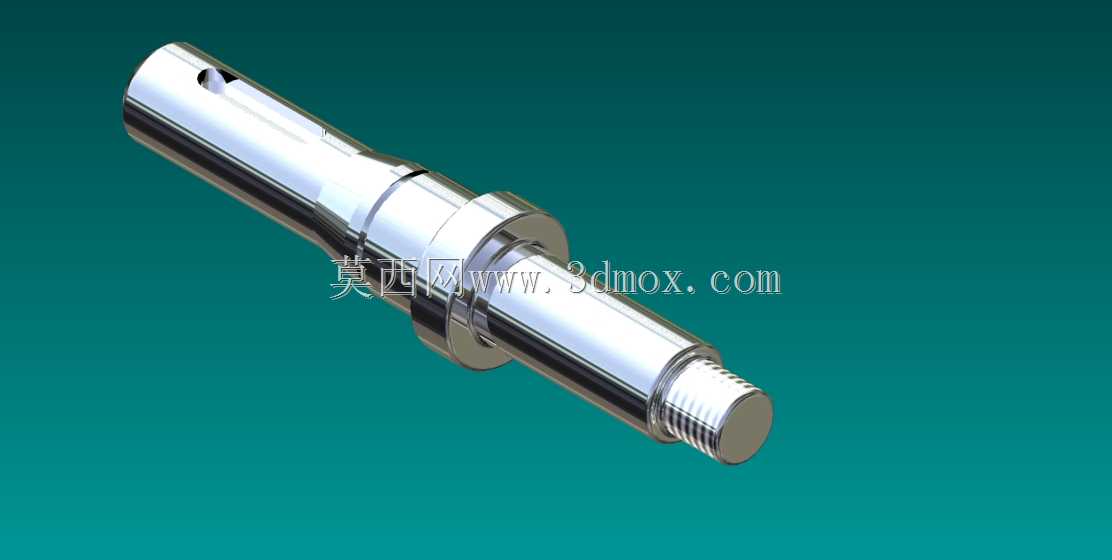

　　从设计思路层面拆解，这款轴采用多阶梯变径结构，核心逻辑是通过不同轴段的直径差实现零件的轴向定位，避免传动过程中出现窜动。最左端的外螺纹轴段，是专门为锁紧螺母设计的配合结构，装配时可以通过圆螺母将套设在相邻轴段上的轴承、传动轮等零件压紧，螺纹段的长度经过精准核算，既保证螺母有足够的旋合行程实现可靠锁紧，又不会因为过长导致装配后与周边壳体结构发生干涉。紧邻螺纹段的轴肩是第一个定位基准面，轴肩的过渡圆角经过严格控制，圆角半径小于配合零件的倒角尺寸，保证配合零件端面能与轴肩完全贴合，不会出现装配间隙，同时圆角的存在也能有效降低应力集中，避免轴件在交变扭矩载荷下从轴肩位置发生疲劳断裂。

　　中间段的大直径轴颈是主要的轴承配合位，表面粗糙度要求达到Ra1.6级别，与滚动轴承内圈采用基孔制过渡配合，配合公差控制在合理区间，既保证轴承安装后不会出现跑内圈的打滑问题，又不会因为过盈量过大导致轴承装配困难、内圈变形影响旋转精度。大直径轴颈两侧的退刀槽结构，是为了磨削加工时能让砂轮越过配合面，保证整个配合轴颈的圆柱度精度，同时退刀槽的宽度和深度也兼顾了密封件的安装需求，部分工况下可以在槽位加装骨架油封，实现传动腔的润滑油密封，避免润滑油泄漏同时阻挡外界粉尘进入轴承位。

　　轴身中部的径向通孔是销孔结构，主要用于与套设在轴上的传动件实现周向固定，装配时打入圆柱销或者弹性销，就能让轴与传动件之间无相对转动，可靠传递扭矩，相比普通的平键连接，这种销连接结构在小扭矩、安装空间受限的场景下更具优势，不需要在轴上加工长键槽，对轴的整体强度削弱更小，装配工序也更简单。靠近右端的长轴段是另一处支撑配合位，同样适配轴承或者轴套结构，两个支撑位之间的跨距经过力学核算，保证轴在额定载荷下的挠度在允许范围内，不会因为轴的弯曲变形导致旋转过程中出现跳动、异响，影响整套传动机构的运行稳定性。

　　从安装边界来看，这款轴的总长度、各轴段直径都严格适配常规标准传动件的安装尺寸，两端轴颈的同轴度公差控制在0.02mm以内，保证装配后整根轴的旋转同心度，避免高速运转时产生不平衡振动。轴的右端端面没有设置复杂结构，既可以根据实际使用需求加工中心孔作为加工时的定位基准，也可以适配端盖类零件实现轴向的最终限位。整体结构没有采用特殊的非标定制尺寸，所有配合位都能适配市面上通用的标准轴承、密封件、锁紧螺母，后期维护更换配件时不需要单独定制非标件，能有效降低设备的运维成本。

　　在实际选型使用时，需要根据传递的额定扭矩核算轴的最小直径是否满足强度要求，这款轴的材质默认采用45号钢调质处理，硬度达到HB220-250，兼顾强度和韧性，能满足大多数常规工况的使用需求，如果是用于重载、冲击载荷较大的场景，也可以更换为40Cr材质进行调质淬火处理，提升轴的表面硬度和整体抗扭强度。装配过程中需要注意各轴肩位置的清洁，避免铁屑、毛刺夹在配合面之间导致定位不准，螺纹段锁紧时要采用对称锁紧的方式，避免螺母偏斜导致轴承受力不均。日常运维时只需要定期检查轴承位的润滑情况，以及锁紧螺母是否出现松动，就能保证轴件长期稳定运行，这类轴件的结构设计经过了大量实际工况的验证，没有多余的复杂结构，加工工艺性好，普通车床配合外圆磨床就能完成全部加工工序，加工成本可控，是中小型传动结构中非常实用的核心连接传动部件。
