UNC粗牙外六角螺栓结构设计

　　在各类机械结构连接场景中，外六角UNC粗牙螺栓是应用覆盖极广的紧固元件，从普通设备机架拼装、工装夹具锁附，到传动部件的定位紧固、钣金结构的拼接固定，都能见到这类紧固件的身影。不同于细牙螺纹连接件，UNC粗牙螺纹的螺距更大，单圈螺纹的啮合深度更高，在承受交变载荷、冲击载荷的工况下，螺纹副的抗滑牙能力更突出，尤其适合铸铝件、厚钢板这类攻丝后螺纹牙型强度偏低的基材连接场景，安装时不需要严格控制拧入深度的公差范围，现场装配的容错率更高，也更适合需要频繁拆装维护的设备部位，多次拆装后螺纹的磨损量更小，连接可靠性的衰减速度更慢。

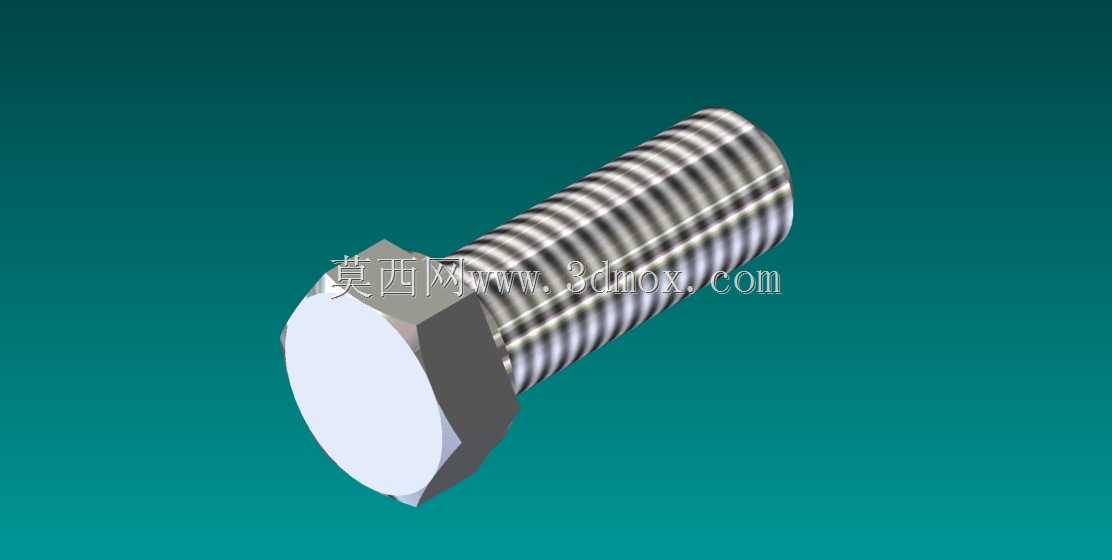

　　这款螺栓的头部采用标准外六角构型，设计阶段就匹配了通用呆扳手、套筒扳手、活动扳手的夹持尺寸，六角对边的尺寸公差严格控制在标准公差带内，既保证扳手能够顺利套入，不会出现对边间隙过大导致的扳手打滑、棱角磨圆问题，也不会因为尺寸过小导致头部与扳手的接触面积不足，施加额定拧紧力矩时出现头部棱角崩裂的情况。头部与螺杆衔接的位置做了平滑过渡圆角，这个细节设计很容易被忽略，但实际应用中能大幅降低应力集中系数——螺栓受拉时，头杆结合处是应力峰值最高的位置，如果没有过渡圆角直接做直角衔接，在承受冲击载荷或者长期交变载荷时，很容易在这个位置出现疲劳断裂，过渡圆角的曲率经过反复校核，既不会因为圆角过大导致螺栓头部无法贴紧被连接件表面，也能有效分散应力，提升螺栓的整体疲劳强度。

　　螺杆部分的UNC粗牙螺纹采用统一螺纹标准设计，牙型角为60度，牙顶和牙底都做了微小的圆弧过渡，不是尖锐的直角结构，这样的设计一方面能降低螺纹加工时的应力集中，另一方面在拧入内螺纹时，能减少牙型之间的卡滞感，即使内螺纹存在少量的加工毛刺或者轻微的位置偏差，也能顺利旋入，不会出现螺纹咬死的情况。螺纹的大径、中径、小径公差都匹配通用内螺纹的公差带，保证螺纹啮合时的间隙处于合理范围：间隙过大会导致连接松动，承受横向载荷时螺纹副之间出现相对滑移，长期运行后螺栓容易松脱；间隙过小则会导致拧入阻力过大，装配效率低，甚至在拧紧过程中因为螺纹咬合过度出现螺纹粘连损坏。螺杆末端做了45度倒角，这个倒角的作用有两个，一是装配时能快速对准内螺纹孔，不需要反复调整螺杆位置就能顺利导入，提升现场装配的效率；二是去除螺杆末端的锐边毛刺，避免安装时毛刺脱落掉入设备内部，造成运动部件卡滞、磨损等次生问题。

　　从安装边界来看，这款螺栓的头部高度、六角对边尺寸、螺杆长度、螺纹长度都遵循通用标准，设计选型时不需要额外定制特殊安装空间，只要匹配对应规格的扳手空间、螺纹孔深度、被连接件的过孔尺寸即可。被连接件的过孔直径通常比螺栓大径大0.5到1毫米，保证螺栓能顺利穿过，不会因为孔位的微小加工偏差导致螺栓无法穿入；螺栓头的支撑面需要保证平整，不能有明显的倾斜或者凸起，否则拧紧后螺栓会承受附加的弯曲应力，大幅降低螺栓的承载能力，实际装配时如果被连接件表面是粗糙的铸造面或者焊接面，通常会搭配平垫圈使用，增大支撑面的接触面积，降低接触面的压应力，避免拧紧时螺栓头部压入基材表面，导致预紧力不足。

　　在实际选型应用中，需要根据连接部位的载荷类型确定螺栓的长度和拧入深度：如果是承受静载荷的连接部位，拧入深度达到螺栓公称直径的0.8到1倍即可满足强度要求；如果是承受交变载荷、冲击载荷的部位，拧入深度需要达到公称直径的1.2到1.5倍，保证足够的螺纹啮合圈数，避免螺纹牙被剪断。同时要注意，UNC粗牙螺栓不适合用于薄壁件的连接，因为粗牙螺纹的螺距大，拧入薄壁件时容易把内螺纹牙撑裂，薄壁件连接更适合选用细牙螺纹的紧固件。另外在有防松需求的场景下，比如振动设备、运动部件的连接，不能只依靠螺栓本身的螺纹自锁，需要搭配弹簧垫圈、螺纹胶、双螺母或者防松垫片使用，因为粗牙螺纹的导程角相对更大，在持续振动的工况下，螺纹副之间的摩擦力会出现瞬时消失的情况，长期运行后容易出现松动退牙的问题。

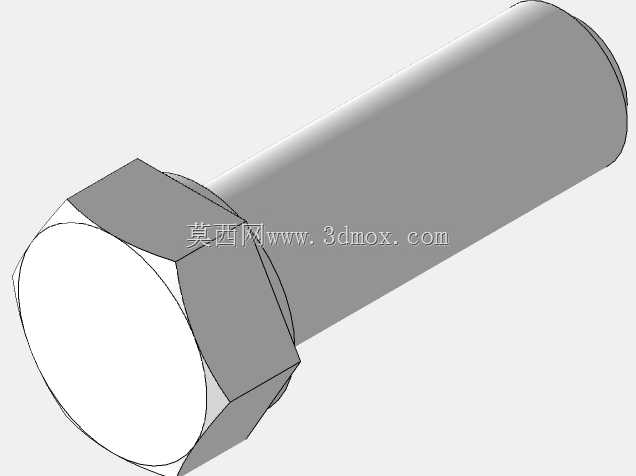

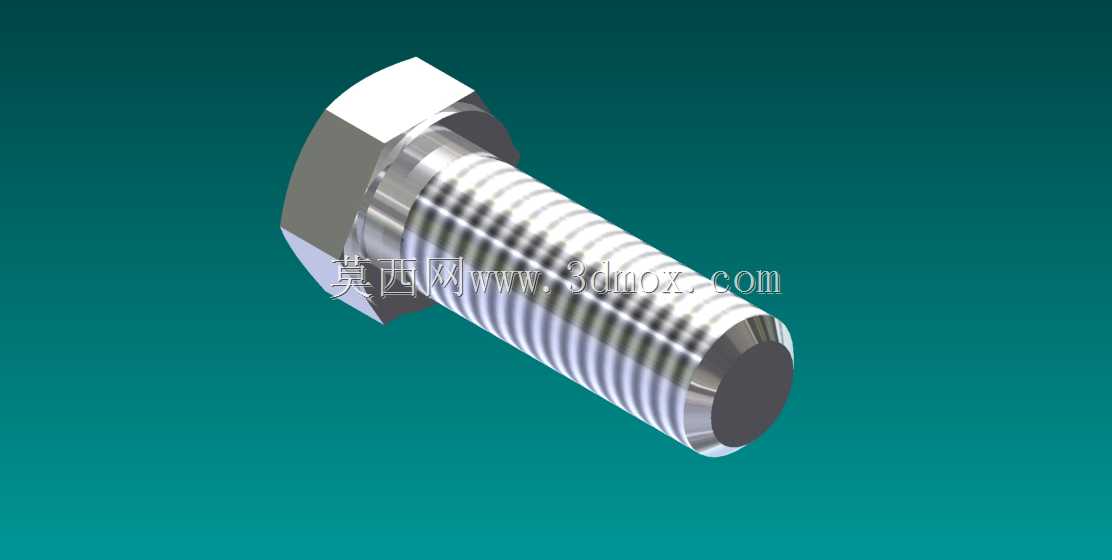

　　建模过程中，螺纹部分的建模需要兼顾渲染效果和工程实用性，如果是用于装配干涉检查的场景，不需要做全细节的真实螺纹建模，采用装饰螺纹线即可，能大幅降低模型的文件体积，提升大装配体的运行流畅度；如果是用于渲染展示、受力仿真分析的场景，则需要还原真实的牙型结构，保证仿真分析时螺纹副的接触应力计算准确，渲染时的螺纹光影效果真实。头部的六角特征建模时要注意过渡圆角的处理，不能直接做直角拉伸，否则不仅不符合实际加工工艺，在做有限元分析时，直角位置会出现应力奇异，导致分析结果失真，无法准确反映螺栓的真实应力分布情况。
