内六角圆柱头UNF细牙螺纹紧固件

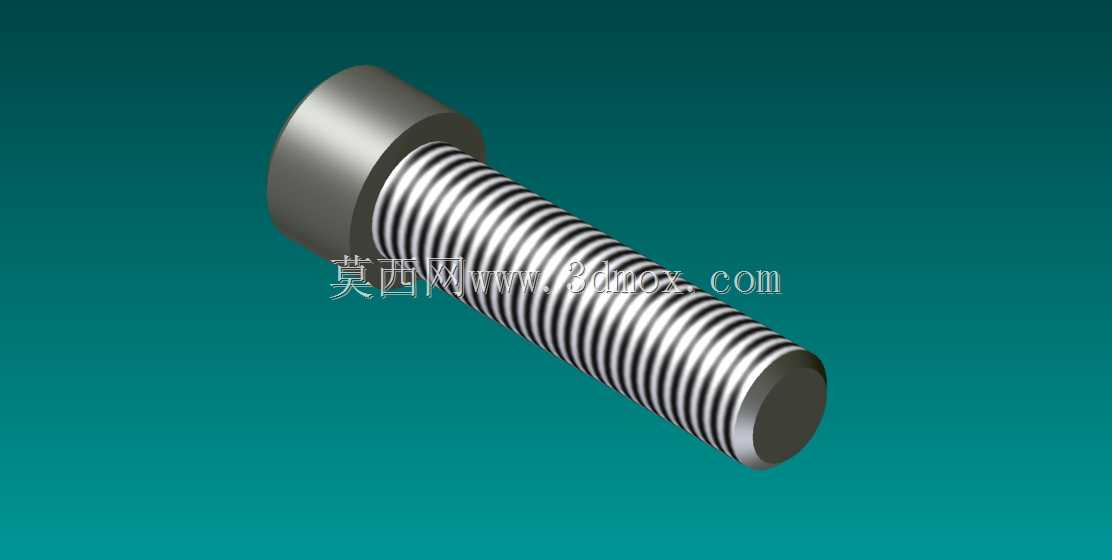

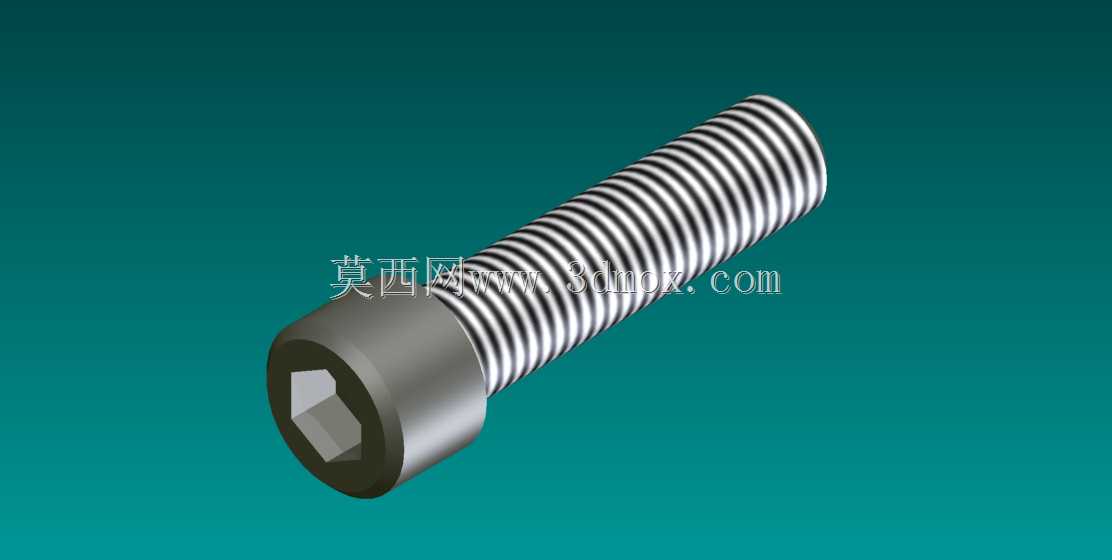

　　在各类机械装配场景中，螺纹紧固件始终是连接结构的核心基础元件，这款内六角圆柱头UNF细牙螺纹螺钉，主要面向对连接精度、防松性能有较高要求的装配工况，常见于精密仪器装配、液压管路连接、航空航天附属结构、汽车动力系统周边紧固等场景。不同于普通粗牙螺纹螺钉，UNF细牙螺纹的螺距更小，螺纹升角更低，在承受振动载荷、交变载荷的工况下，具备更优异的自锁防松性能，不需要额外增加过多防松结构就能满足长期紧固的需求，同时细牙螺纹的小径更大，螺杆本身的抗拉强度相比同规格粗牙螺钉有一定提升，适合对连接件抗拉承载力有要求的薄壁件连接场景。从结构设计来看，这款螺钉采用圆柱头搭配内六角驱动的形式，圆柱头的头部端面平整，

　　装配后头部外圆与安装沉孔可以实现较好的贴合，头部承载面的接触应力分布均匀，不会像沉头螺钉那样在拧紧时对安装孔口造成额外的挤压损伤；内六角驱动槽的设计，允许装配时使用内六角扳手从螺钉轴向施加扭矩，在装配空间狭窄、螺钉头部周围没有足够空间容纳开口扳手或套筒的场景下，这种驱动形式的优势非常明显，只需要在螺钉头部轴向预留扳手插入的空间即可完成拧紧操作，适合紧凑结构内部的紧固作业。设计这款螺钉的三维模型时，首先需要明确UNF统一细牙螺纹的牙型参数，严格遵循美制统一螺纹的牙型角、牙高、螺距公差要求，螺纹段的收尾部分需要做合理的退刀结构，避免螺纹收尾处出现应力集中的尖角，降低螺杆在交变载荷下发生疲劳断裂的风险；

　　头部的内六角槽深度需要匹配对应规格的扳手插入深度，既要保证扳手插入后有足够的接触面积传递扭矩，避免拧紧时出现扳手滑出、拧花槽口的问题，也要控制槽深不会过深导致头部强度被过度削弱，头部与螺杆衔接的位置需要做规范的过渡圆角，分散头部与杆部连接位置的应力，避免拧紧时应力集中导致头部断裂。从安装边界来看，这款螺钉装配时需要在被连接件上加工对应规格的沉孔，沉孔的直径需要略大于螺钉头部外圆，保证头部可以完全沉入沉孔内，沉孔的深度需要匹配螺钉头部的高度，保证装配后头部端面不高出被连接件表面，满足外观平整或者狭小空间的装配要求；螺纹底孔的尺寸需要严格匹配UNF细牙螺纹的小径要求，底孔过大容易导致螺纹啮合牙数不足，连接承载力下降，

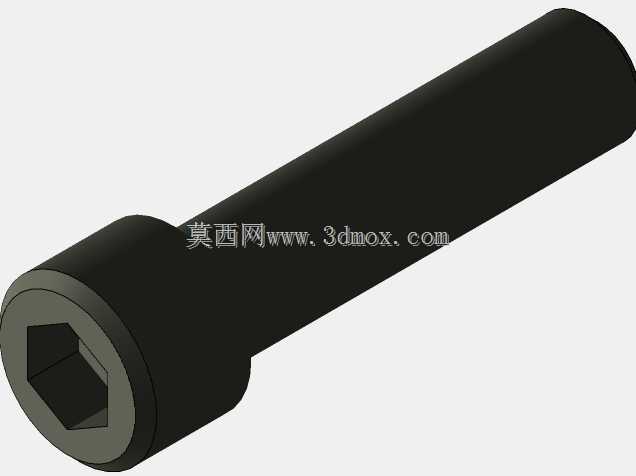

　　底孔过小则会导致攻丝困难，甚至装配时螺钉拧入过程中出现螺纹咬死、螺杆断裂的问题。在实际选型使用时，需要根据被连接件的总厚度计算螺钉的有效拧入深度，对于钢质被连接件，有效螺纹啮合长度一般不小于螺钉公称直径的1倍，对于铸铁、铝合金等硬度较低的被连接件，有效啮合长度需要适当增加，避免螺纹牙被剪切破坏导致连接失效；如果应用在长期存在振动的工况下，可以搭配螺纹胶、自锁垫圈等辅助防松元件，进一步提升连接的可靠性，避免长期运行后螺钉出现松动脱落的问题。建模过程中，螺纹部分可以采用简化的修饰螺纹特征用于工程图标注，也可以根据仿真、渲染需求构建精确的实体螺纹牙型，满足不同设计环节的使用需求，头部的内六角槽棱角处需要做微小的倒角处理，既符合实际加工的工艺要求，也能避免装配时扳手插入被棱角卡滞的问题，螺杆末端的倒角需要符合标准紧固件的末端要求，方便螺钉顺利拧入螺纹孔，同时去除末端的锐边毛刺，避免装配时刮伤螺纹孔内壁。
