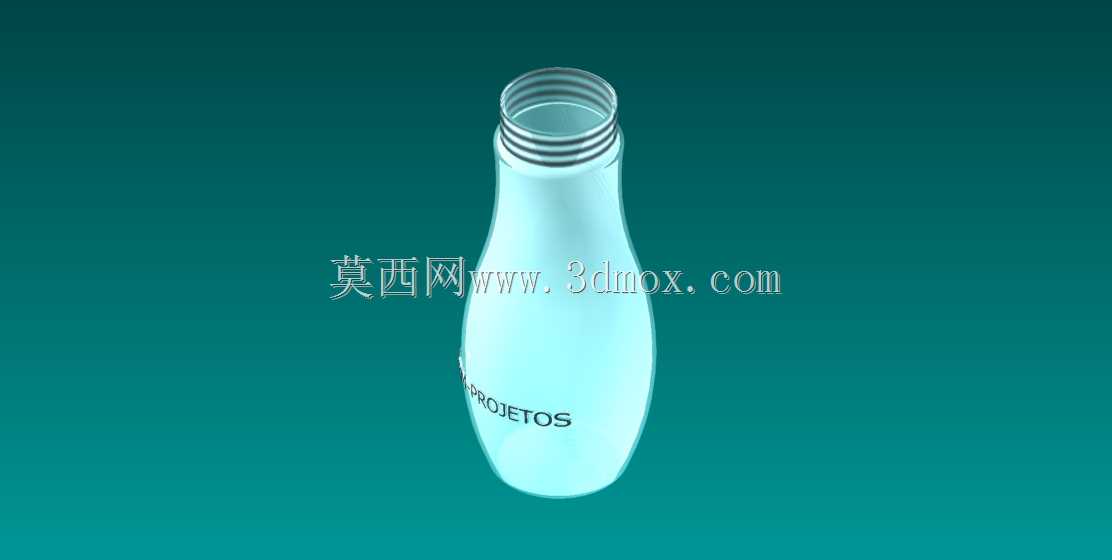

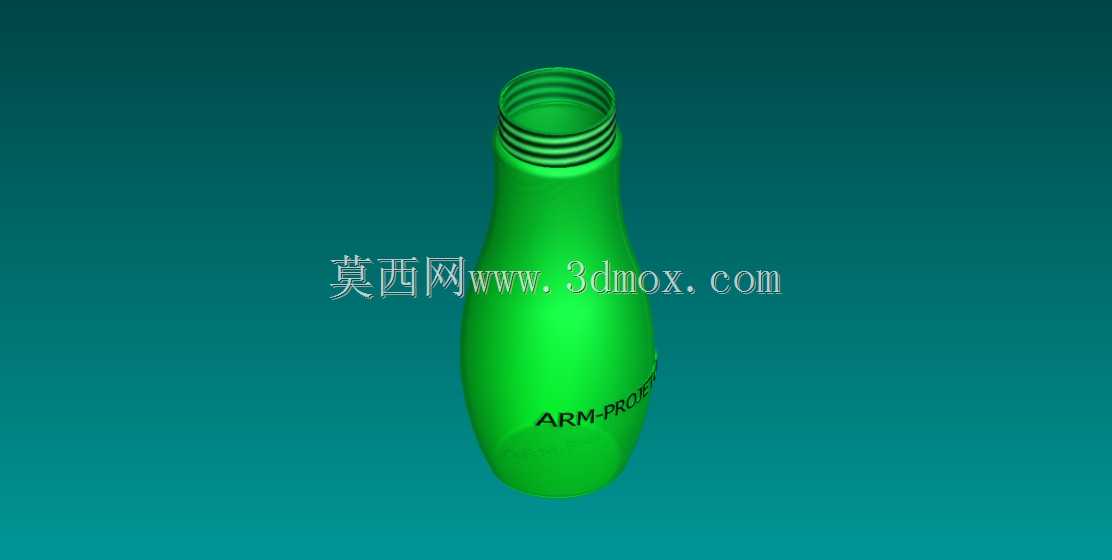

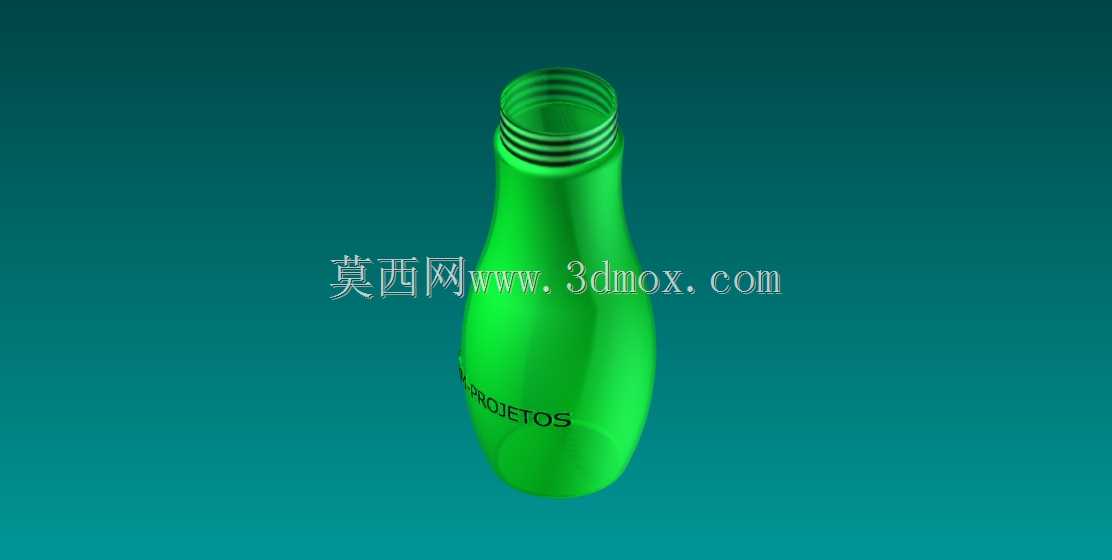

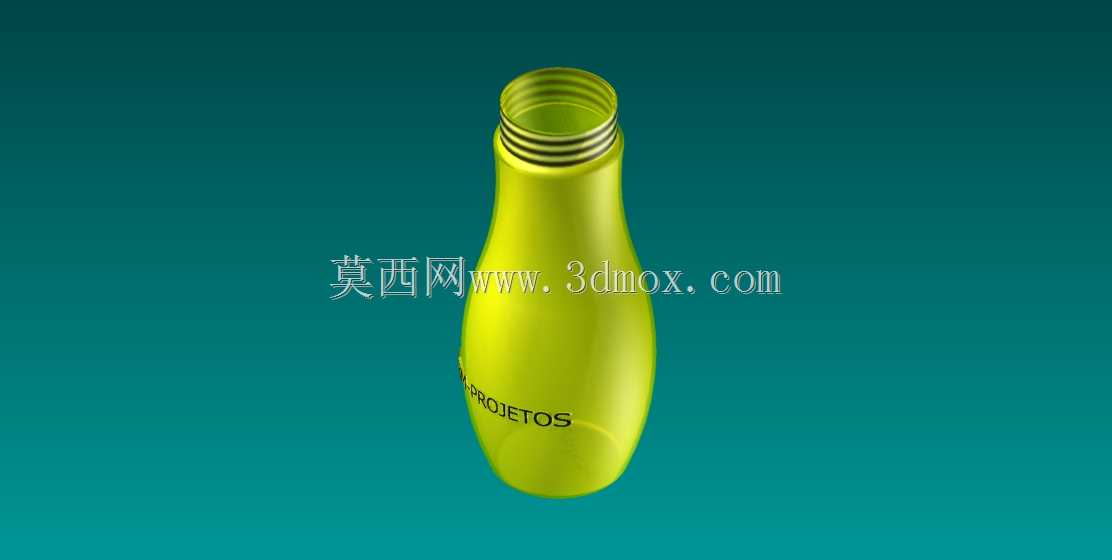

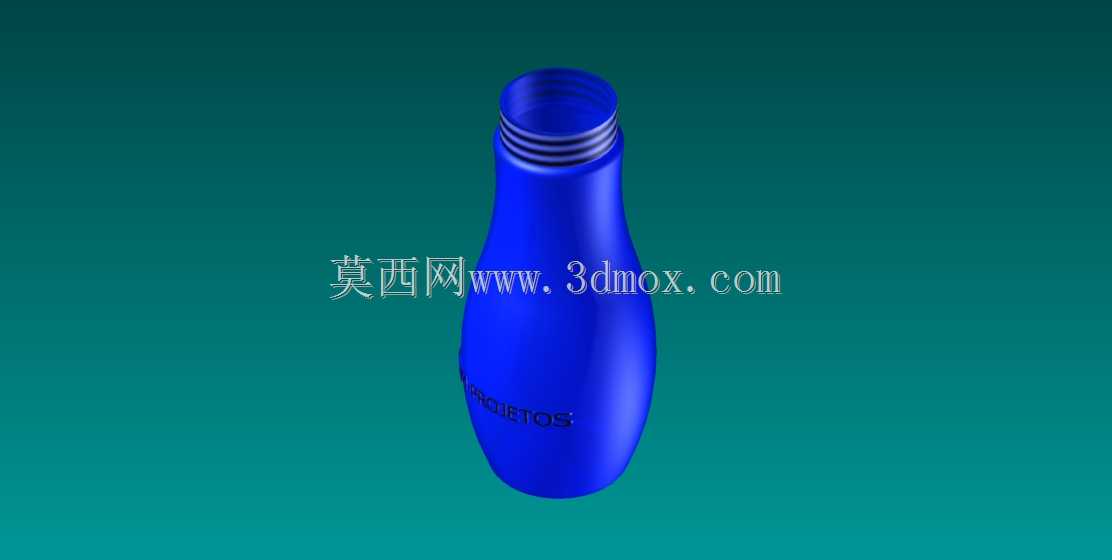

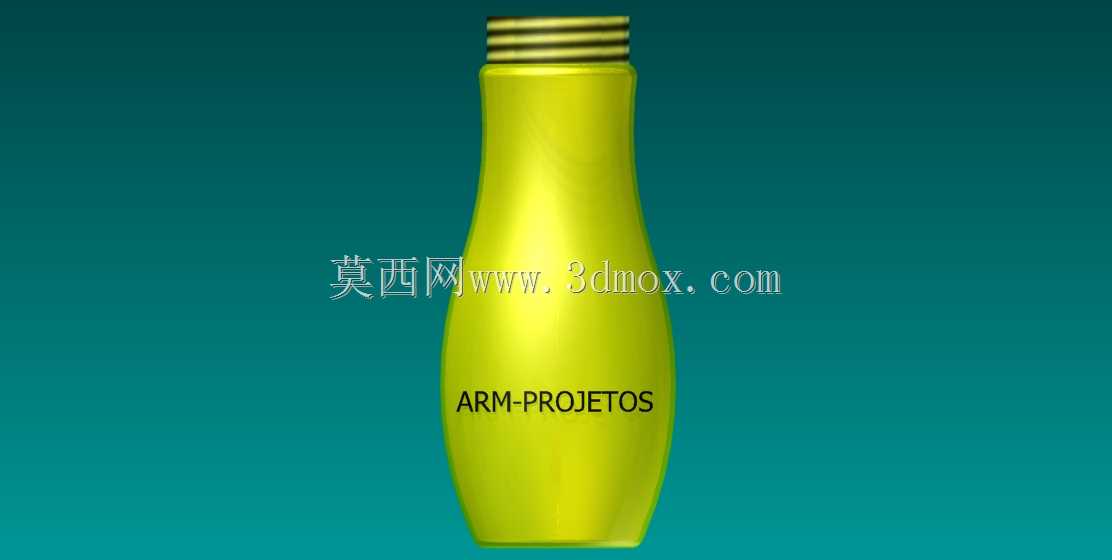

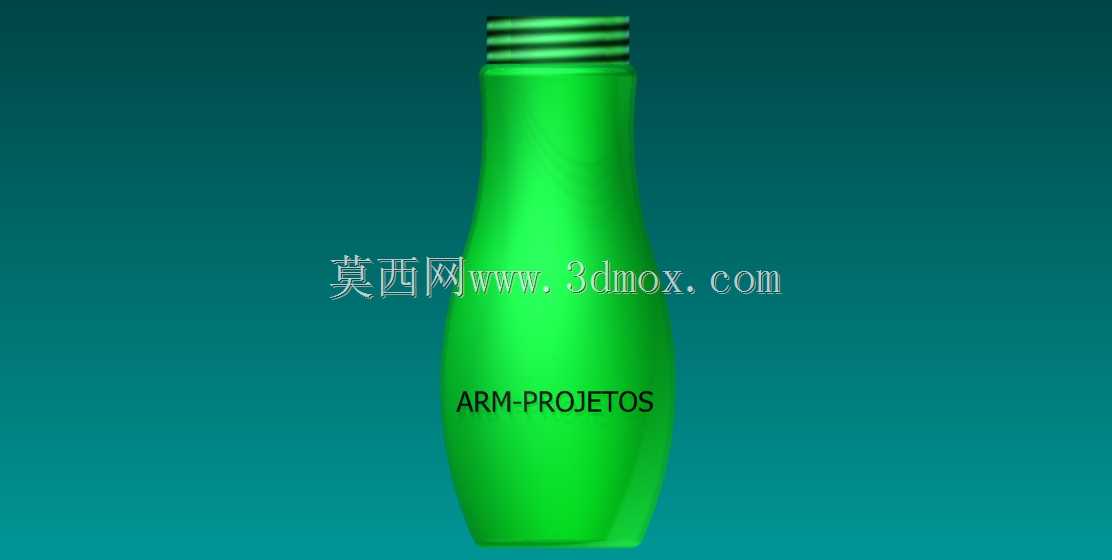

带螺纹瓶口流线型塑料饮品瓶结构设计

　　日常快消品的液体包装容器设计中，塑料瓶的结构合理性直接关联灌装产线适配性、终端握持体验、内容物存储密封性以及运输堆叠可靠性，这款流线型带外螺纹瓶口的瓶体结构，正是针对中小型饮品灌装场景开发的轻量化包装方案。从结构适配维度看，瓶口采用标准连续外螺纹结构，螺纹牙型采用梯形截面设计，牙距匹配市面通用的旋盖头参数，可直接适配现有回转式灌装旋盖一体机的封盖工位，无需额外定制工装配件，螺纹段下方预留1.2mm高度的密封垫圈贴合台阶，可配合铝箔垫片或PE密封垫实现瓶口端面的静密封，避免运输过程中内容物渗漏，螺纹起始端做了15度导向倒角，方便旋盖时螺纹快速对位，减少高速灌装产线上的歪盖、滑牙不良率。瓶身整体采用收腰流线型曲面，

　　中部最大直径处做了微弧过渡，既保证吹塑成型时瓶壁厚度分布均匀，避免局部过薄导致的承压不足，又能匹配成年人手掌握持时的自然弧度，单手握持时手指可自然贴合瓶身曲面，不易打滑，瓶身下部做了渐进式收窄，过渡到底部的内凹支撑结构，底部内凹深度3mm，周边设置六个均匀分布的加强凸筋，可提升瓶体垂直承压能力，满瓶状态下堆叠六层不会出现底部变形塌陷的问题。从设计思路层面，这款瓶体的曲面构建全程遵循吹塑成型的工艺约束，所有曲面过渡圆角半径不小于2mm，避免吹塑过程中出现应力集中导致的瓶壁穿孔或厚薄不均，瓶身整体壁厚控制在0.3mm-0.4mm区间，在满足垂直承压、侧向外力挤压要求的前提下尽可能减少原料用量，降低单瓶生产成本。瓶口内径设计为22mm，

　　匹配常规饮品的灌装流量要求，不会出现灌装时液体飞溅的问题，瓶口端面做了平面度管控，平面度公差控制在0.1mm以内，保证密封垫片贴合时无间隙。从实际应用场景看，这款瓶体可适配常温果汁、功能饮品、瓶装饮用水等多种非碳酸类液体的包装需求，瓶身曲面预留了足够的标签粘贴区域，标签位上下两端做了0.2mm高度的定位凸棱，方便套标或贴标时标签位置精准定位，避免标签偏移。在结构验证阶段，需要重点校核几个核心边界：一是满瓶状态下的垂直跌落性能，从1.2米高度自由跌落至水泥地面时，瓶体不得出现开裂、渗漏；二是螺纹连接的密封性能，在封盖扭矩达到1.2N·m时，倒置24小时无渗漏；三是堆码性能，在顶部施加5kg静载荷持续72小时，瓶体变形量不超过2mm。

　　建模过程中，曲面构建采用放样加曲面填充的方式完成整体轮廓，螺纹部分采用螺旋线扫描切除生成标准牙型，底部加强筋采用圆周阵列实现均匀分布，所有特征之间做了相切约束，保证曲面顺滑无突兀折角，既满足外观审美需求，又完全匹配吹塑模具的加工要求，不会出现模具加工时的倒扣或无法脱模的结构。瓶身整体高度控制在210mm左右，最大直径68mm，可适配常规的自动装箱机工位尺寸，装箱时可顺利装入标准12瓶装瓦楞纸箱，无需调整现有装箱设备的导向栏间距。
