三轴激光加工用复角管体结构件

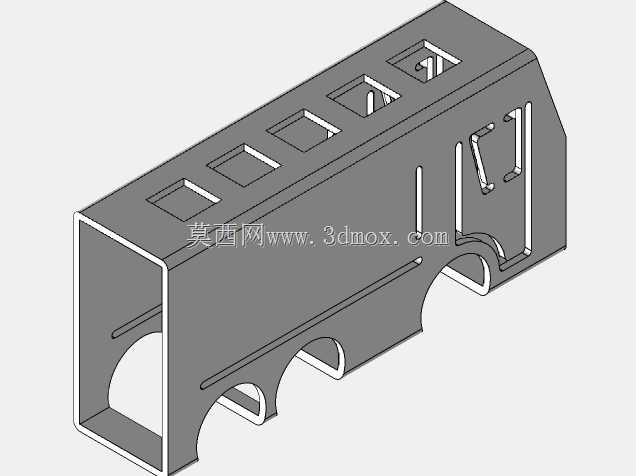

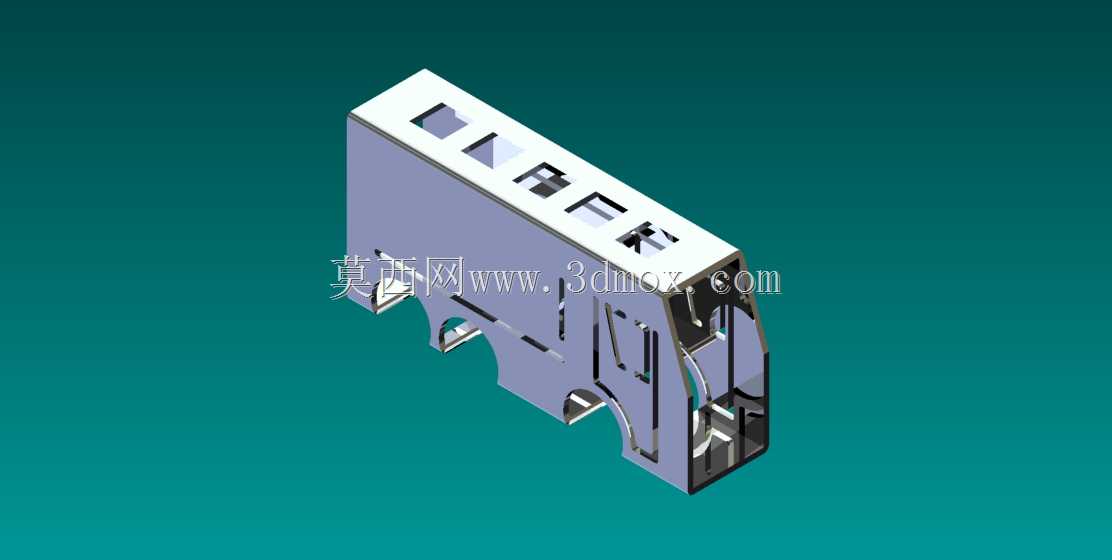

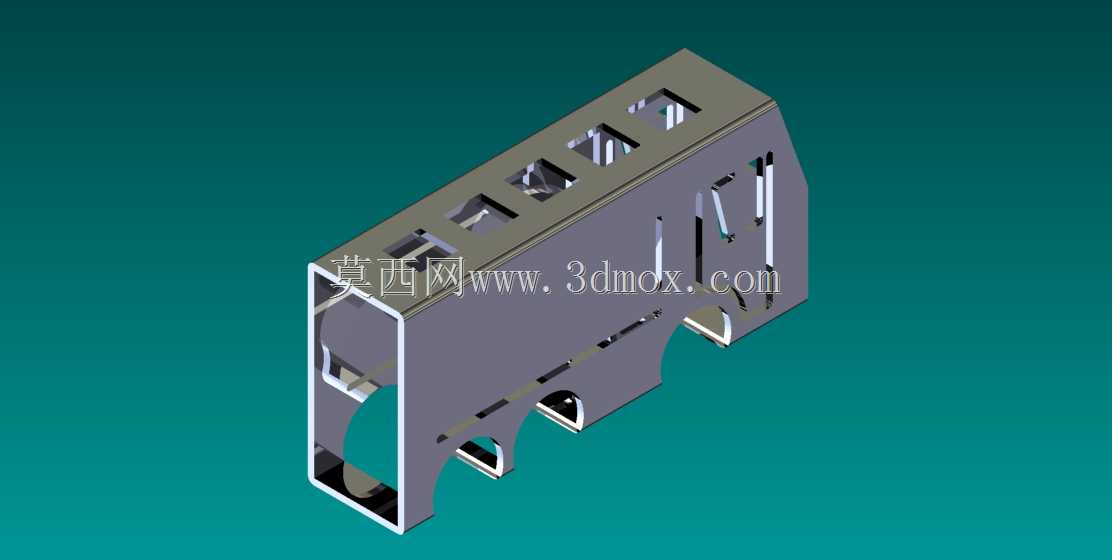

　　在钣金加工、精密金属构件生产场景中，三轴激光切割设备的配套定位与导向构件直接决定了异形管材加工的精度稳定性，本次涉及的复角管体结构，正是针对斜角复合切口管材激光加工工序设计的配套承载构件。这类构件主要应用在中小功率三轴激光加工工位，承担加工过程中管材的姿态定位、走刀避让、加工余屑导流的作用，和常规直筒管材定位件不同，复角结构需要匹配激光头在X/Y/Z三个轴向上的复合走刀路径，避免加工过程中结构件与激光头产生运动干涉，同时要保证管材装夹后，斜角切口的加工基准与设备坐标系完全重合。从结构设计逻辑来看，该构件采用一体化折弯成型的主体结构，侧壁开设多组不同规格的避让槽与定位卡口，顶部平面预留的矩形槽位用于安装定位压块，

　　可适配不同壁厚的金属管材装夹需求；侧壁的弧形缺口是为了匹配加工工位的旋转支撑轴，保证管材在做角度偏转时，构件能随支撑轴同步转动，不会出现卡滞或偏移。构件下部的多组镂空结构，一方面是为了减轻整体自重，降低旋转轴的负载惯量，提升工位转动的响应速度，另一方面镂空的间隙可作为激光加工过程中熔渣的排出通道，避免高温熔渣堆积在构件表面造成定位面凸起，影响后续装夹的平面度精度。在安装边界设计上，该构件的底部安装面采用平齐式结构，可直接通过侧边的卡口卡入加工工位的滑动导轨，不需要额外制作转接安装板，安装时仅需将构件沿导轨推入至定位销位置，锁紧侧边的紧定螺钉即可完成固定，整体安装行程控制在工位的有效滑动区间内，不会超出设备的安全运动边界。

　　外形尺寸方面，构件的整体高度适配常规三轴激光设备的加工焦距范围，保证激光头在最高与最低行程位置时，都能完整覆盖管材的复角加工区域，不会出现加工盲区；构件的宽度方向预留了足够的安全间隙，当激光头沿横向走刀加工管材侧面切口时，激光头的外圈保护套与构件侧壁的最小间隙控制在3mm以上，既避免了运动碰撞，也不会因为间隙过大导致管材悬臂过长产生加工振颤。从实际使用场景来看，这类复角管体构件多用于五金家具的金属支架加工、健身器材的异形管件切割、小型金属框架的斜角拼焊前序加工工序，相比常规的平口定位夹具，复角结构可一次装夹完成管材多个斜角面的激光切割，不需要多次拆装调整管材角度，能有效减少工序间的装夹辅助时间，同时避免多次装夹带来的基准偏移误差。

　　在结构细节处理上，构件的所有棱边都做了0.5mm的倒角处理，避免操作人员装夹管材时被锐边划伤，同时也防止管材在推入装夹位时被棱边刮伤表面涂层；定位卡口的位置公差控制在±0.05mm以内，保证管材装夹后，复角切口的加工位置偏差在激光加工的允许误差范围内，不需要后续做二次修磨处理。构件的主体壁厚根据加工工位的负载情况做了差异化设计，受力较大的安装面与定位面位置壁厚加厚，非受力的避让区域做减薄处理，在保证结构刚性满足加工需求的前提下，尽可能降低构件的整体重量，减少旋转轴的长期负载损耗。
