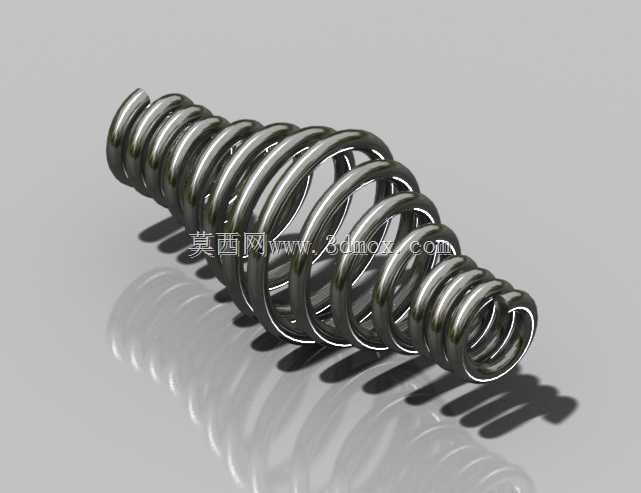

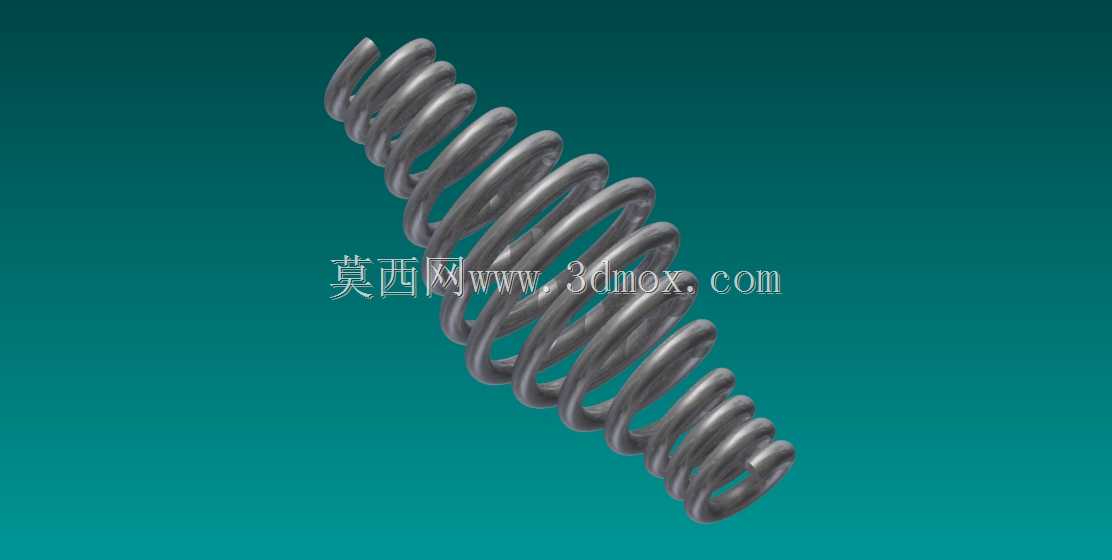

变径圆柱螺旋压缩弹簧三维结构

　　这款变径圆柱螺旋压缩弹簧，在常规等径弹簧的结构基础上做了两端缩径的优化设计，核心应用场景覆盖中小载荷的缓冲复位、储能支撑类机械结构，常见于小型冲压模具的卸料复位、自动化产线的工件缓冲定位、低压阀门的阀瓣复位、小型机电设备的振动缓冲等工况。从实际使用角度看，两端缩径的结构设计并非单纯的外形调整，首先解决了常规等径弹簧安装时端部与安装座定位台阶的适配问题——很多紧凑安装空间里，安装座的定位凸台直径小于弹簧主体外径，等径弹簧需要额外加装导向套才能避免偏载，而两端缩径的端部可以直接套在定位凸台上，既省去了导向套的加工与装配成本，又能在弹簧压缩过程中自动对中，大幅降低偏载引发的弹簧侧弯、圈间摩擦磨损问题，有效延长弹簧的实际使用寿命。

　　从设计思路层面拆解，这款弹簧的有效工作圈集中在中间等径段，两端的缩径圈为支撑圈，支撑圈的节距小于工作圈，且端部做了并紧磨平处理，保证弹簧安装后两端支撑面与安装座的贴合度，避免压缩过程中出现端部滑移、受力不均的情况。弹簧的钢丝截面为标准圆形，圈间间隙在自由状态下均匀分布，设计时需要根据实际工况的载荷要求、压缩行程确定钢丝直径、中径、有效圈数三个核心参数，同时要校核弹簧的疲劳强度与极限压缩量，避免工作过程中出现并圈过载导致的永久变形。

　　在安装边界方面，这款弹簧的安装空间需要预留足够的径向余量，虽然两端缩径结构自带一定对中能力，但弹簧压缩时中间段会出现轻微的径向膨胀，径向预留间隙通常取弹簧主体中径的5%-8%即可，过小的间隙会导致弹簧外圈与安装孔壁摩擦，增大工作阻力甚至卡滞，过大的间隙则会失去对中约束的作用。轴向安装尺寸需要匹配弹簧的自由长度与预压缩量，通常预压缩量取弹簧总行程的10%-15%，保证弹簧在初始安装状态下就有足够的预紧力，避免设备启停、振动过程中弹簧出现窜动异响。

　　实际选型应用时，还要结合工况的环境因素调整参数，如果是在腐蚀环境下使用，需要匹配对应的不锈钢丝材质并做表面钝化处理；如果是高频往复运动的工况，需要对弹簧做喷丸强化处理，提升表面残余压应力，增强抗疲劳性能；如果是高温工况，则要选用高温合金钢丝，避免高温下材料弹性模量下降导致的载荷衰减。这款弹簧的三维结构完整还原了实际加工后的形态，包括端部并紧磨平的细节、圈间的均匀间隙、两端缩径的过渡弧度，在做整机装配仿真时，可以直接导入模型进行干涉检查与运动仿真，验证弹簧在全行程压缩过程中是否会与周边零部件发生碰撞，提前排查安装空间不足、运动干涉等设计问题，减少后续实物试装的整改成本。

　　很多刚接触结构设计的工程师容易忽略弹簧端部结构对安装的影响，直接选用标准等径弹簧，结果在紧凑空间里要么装不进定位台阶，要么加了导向套后占用过多径向空间，导致周边零部件布局被迫调整，而这种两端缩径的压缩弹簧刚好适配这类紧凑安装场景，在保证足够承载能力与行程的前提下，大幅降低安装空间的要求。另外在建模过程中，螺旋线的生成需要注意两端缩径段的过渡平滑度，不能出现曲率突变，否则实际加工时卷簧机无法连续卷制成型，会出现端部圈径超差、过渡段应力集中的问题，模型里的过渡段采用渐变螺距与渐变中径结合的扫掠路径，完全符合实际卷簧工艺的加工逻辑，不存在工艺无法实现的结构问题。
