1/2NPT外螺纹转宝塔软管接头

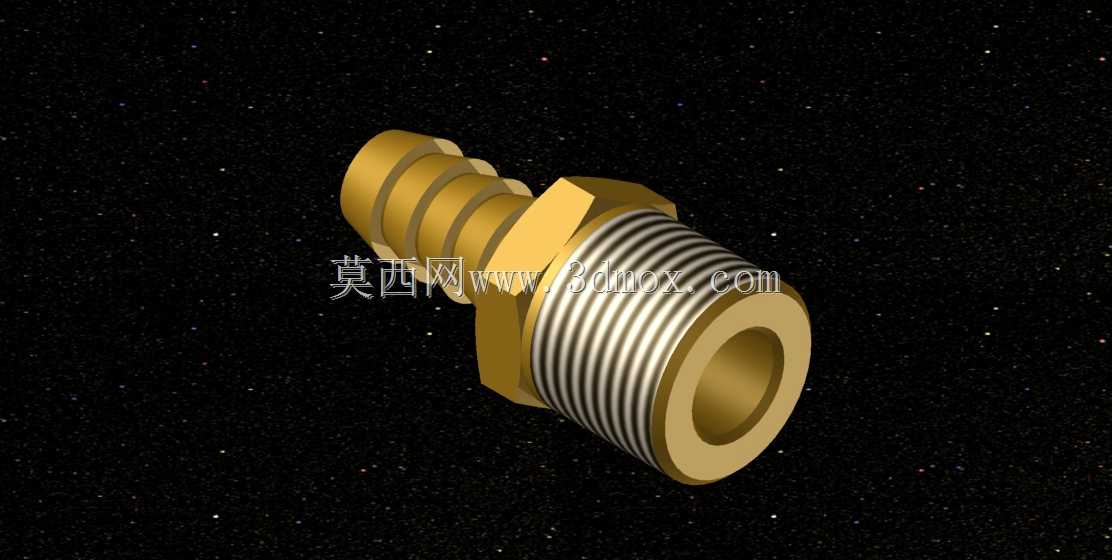

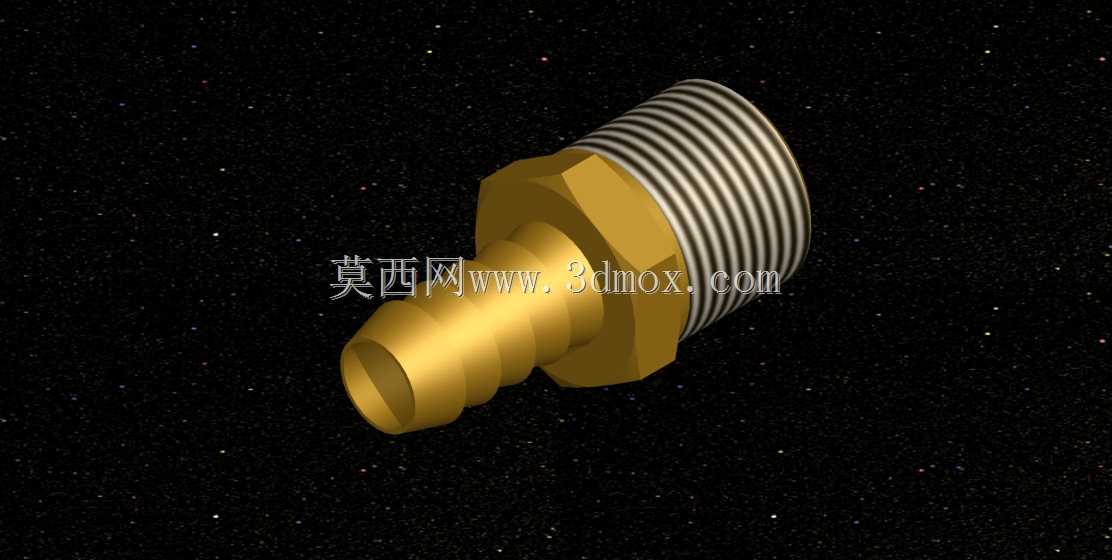

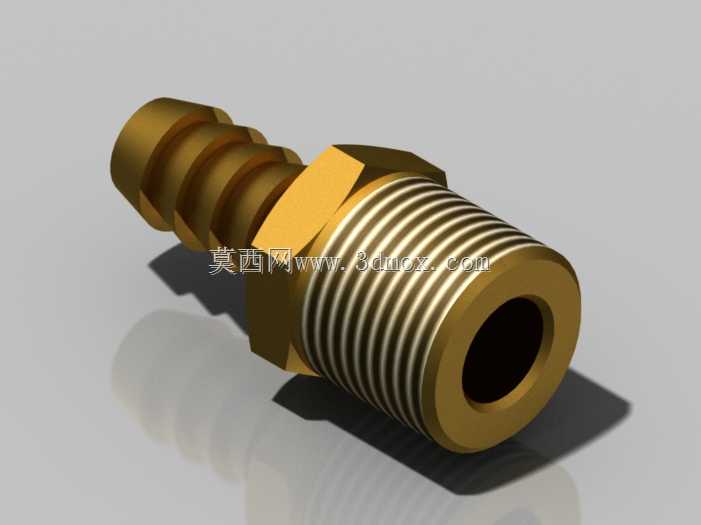

　　这款接头在流体输送管路系统里属于非常典型的过渡连接件，日常在小型气动控制回路、低压冷却水循环支路、低压燃油输送管路、实验室气路布设场景里都能见到它的身影，核心作用是实现一端硬螺纹密封、一端软管路插接的快速转换，不需要额外加工过渡接头就能完成不同管路形式的对接。从结构设计上看，接头一端采用1/2规格NPT外锥螺纹，这种螺纹本身依靠牙型的锥度变形实现密封，加工时严格遵循60度牙型角的锥管螺纹标准，螺纹段长度匹配常规内螺纹接口的拧入深度，根部设计的六角台肩是标准的扳手夹持位，对边尺寸适配常规活动扳手、开口扳手的夹持范围，安装时可以直接施加扭矩完成拧紧，不需要额外设计夹持结构，台肩端面可以配合密封垫片在需要平面密封的场景下使用，

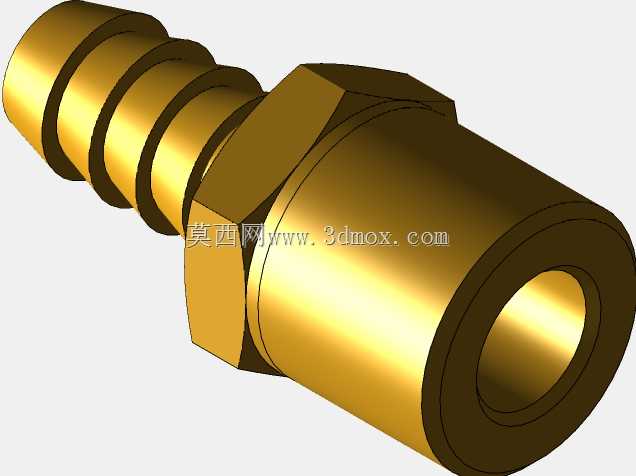

　　适配不同的密封需求。另一端的宝塔式竹节结构是针对软质管路设计的，多道环形凸起的外径略大于适配软管的内径，插接时软管被环形凸起撑开，依靠软管自身的弹性回缩力卡在多道凸棱之间，每一道凸棱的边缘都做了小圆角过渡，既不会割伤软管内壁造成泄漏，又能保证足够的拉脱阻力，正常0.8MPa工作压力下，配合喉箍锁紧之后完全不会出现管路脱开的问题。建模过程中首先确定两端接口的同轴度基准，整个接头以中心轴线为旋转特征主基准，先绘制回转体的基础轮廓，旋转出主体结构之后，再单独切除六角台肩的六个平面，螺纹段采用真实牙型扫描建模，还原NPT螺纹的锥度特征，宝塔段的每一道凸棱都单独标注尺寸，保证凸棱的间距、高度、圆角都符合实际加工的工艺要求，

　　不会出现建模特征无法落地加工的问题。安装边界上，NPT螺纹端的最大外径对应1/2NPT螺纹的大端尺寸，拧入常规内螺纹接口之后，六角台肩距离安装面的预留间隙只需要留出扳手活动空间即可，不需要额外预留过长的安装距离；宝塔端的插接深度对应竹节段的总长度，软管插接到位之后，喉箍的安装位置要卡在最后一道凸棱的后方，避免锁紧时软管从凸棱上滑脱。实际选型使用时，要注意这款接头的适用介质，黄铜材质适配常规的空气、清水、无腐蚀性的矿物油类介质，不适合强酸强碱类腐蚀性流体输送，工作温度范围匹配常规橡胶软管、PU软管的耐温区间，常温工况下长期使用不会出现材质变形、密封失效的问题。在设备装配过程中，这类接头往往是管路布设里用量较大的基础连接件，

　　建模时还原真实的结构细节，能在管路装配干涉检查时提前发现安装空间不足的问题，比如扳手夹持位是否和周边的结构件发生碰撞，软管插接之后的弯曲半径是否满足软管的最小弯曲要求，避免实际装配时才发现接头和周边结构干涉，需要现场修改管路走向的问题。另外接头的内部流道做了等径设计，整个通径尺寸保持一致，没有出现通径突然缩小的节流问题，流体经过时不会产生额外的压力损失，对于对流量稳定性有要求的回路来说，这种等径设计能有效避免局部紊流产生的振动和噪音。六角台肩和螺纹段、宝塔段的衔接位置都做了过渡圆角，避免应力集中，在管路受到轻微侧向拉扯的时候，应力会顺着过渡圆角分散，不会在衔接位置出现断裂的问题，这也是这类通用接头长期使用可靠性的设计细节。
