地铁配套直爬式金属梯结构设计

　　这款直爬式金属梯主要面向城市轨道交通地下站点的配套检修场景设计，可适配3号线地铁隧道侧墙、设备夹层、轨行区旁的固定安装需求，作为运维人员登高作业的常设通行构件使用。日常运维作业中，运维人员需要借助该类构件抵达接触网支架、信号设备箱、区间照明装置的安装高度，完成日常巡检、故障排查、部件更换等作业，相比临时搭设的登高工装，固定式直爬梯的通行效率更高，长期使用的结构稳定性更有保障，也不会占用轨行区的有限通行空间。

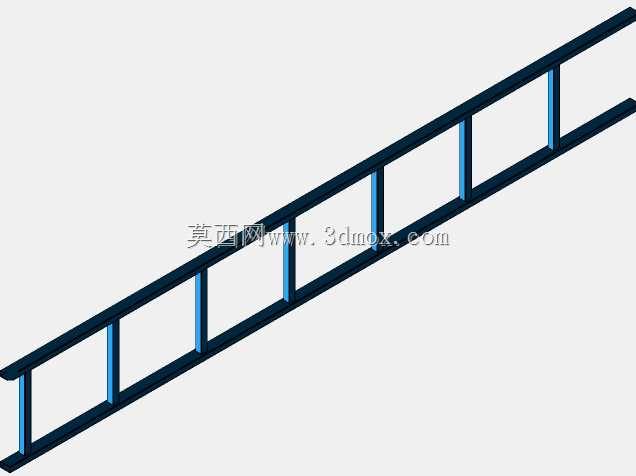

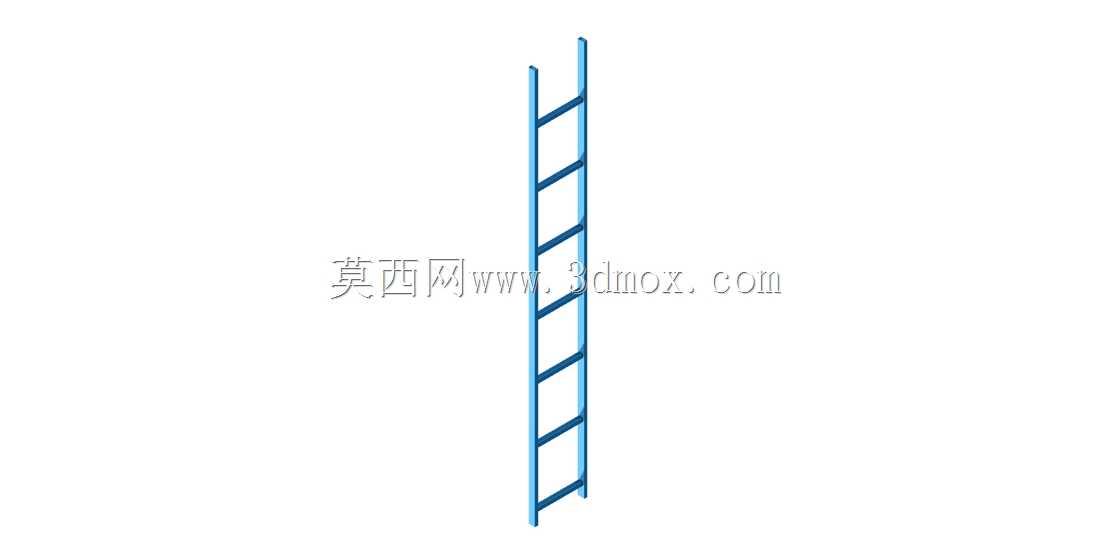

　　从结构设计逻辑来看，该梯采用双侧平行竖梁作为主承载构件，竖梁选用等截面冷弯薄壁金属型材，截面抗弯模量经过载荷校核，可满足单人携带10kg以内工具攀爬时的竖向载荷要求，竖梁的直线度公差控制在每米1mm以内，避免安装后出现梯身歪斜导致的攀爬受力不均问题。踏步采用等间距排布的圆管构件，踏步与竖梁之间采用满焊连接，焊缝高度不小于型材壁厚的0.8倍，焊接完成后对焊趾位置做打磨钝化处理，避免尖锐边角划伤作业人员，踏步的踩踏面做了滚花防滑处理，即使在隧道内潮湿、有浮尘的环境下，也能保证鞋底与踏步面的摩擦力足够，防止攀爬时打滑。

　　安装边界方面，该梯的整体宽度控制在400mm，刚好适配隧道侧墙与设备柜体之间的预留安装间隙，不会突出到设备巡检通道的有效通行范围内，梯身总长度可根据实际安装点位的登高需求做模块化裁切，竖梁上预留的安装孔位采用长圆孔设计，可适配现场安装基面的孔位偏差，降低现场安装的对位难度。梯身的上下两端都设置了固定安装支座，上端支座与侧墙预埋钢板焊接固定，下端支座与地面预埋螺栓连接，固定点的间距不大于1.5m，保证梯身与安装基面的连接刚度，避免攀爬时梯身出现明显晃动。

　　设计过程中充分考虑了地下空间的使用环境，金属构件表面做了多层防腐处理，先通过抛丸处理去除基材表面的氧化层与油污，再做静电喷塑处理，涂层厚度控制在80μm以上，可耐受隧道内的潮湿环境、弱酸碱腐蚀，长期使用不会出现涂层脱落、基材锈蚀的问题，减少后期的维护成本。踏步的间距统一设置为300mm，符合人体工程学的攀爬步幅要求，作业人员攀爬时不需要刻意调整步距，上下通行的流畅度更好，也能降低长时间攀爬的体力消耗。梯身的最上端与登高作业面的平台做了平齐衔接，作业人员从梯身移步到作业平台时，不需要跨越较大的高度差，降低了登高作业的坠落风险。

　　在实际选型适配时，需要注意安装基面的承载能力，固定点位置的墙体混凝土强度不低于C30，若安装在轻质隔墙上，需要额外做背面加强衬板，避免固定点受力后出现墙体开裂。梯身安装完成后需要做水平与竖直方向的校准，竖直方向的倾斜角度控制在与竖直面夹角15度以内，既保证攀爬时的重心稳定，也不会因为梯身过于贴墙导致踩踏空间不足。日常使用过程中，只需要定期检查固定螺栓的紧固状态、焊缝是否出现开裂、踏步表面防滑层是否磨损即可，不需要做额外的复杂维护，整体结构的可靠性足以支撑地铁运维场景下的高频次使用需求。
