土木工程用折叠式金属支撑作业架结构

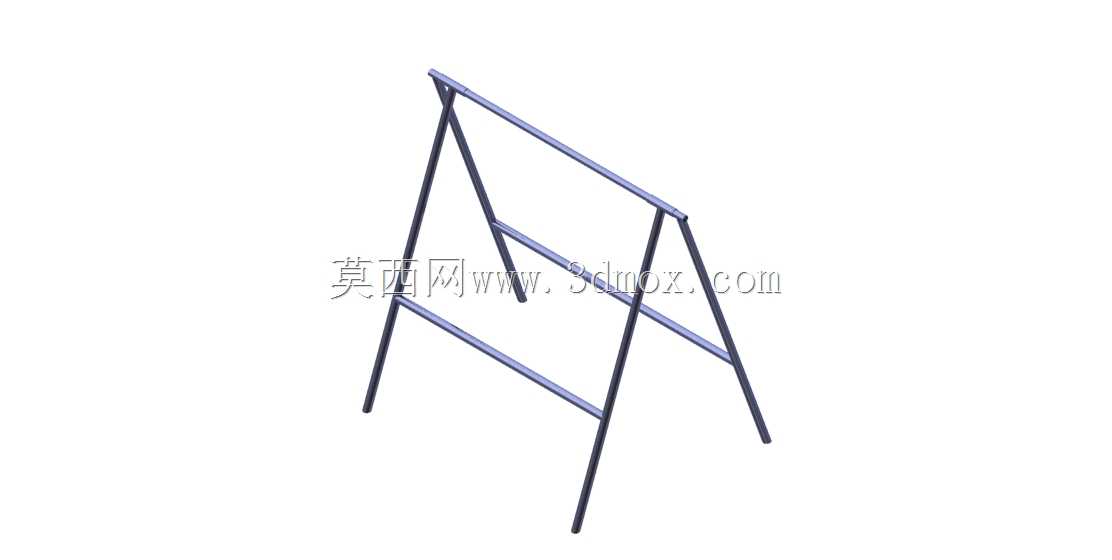

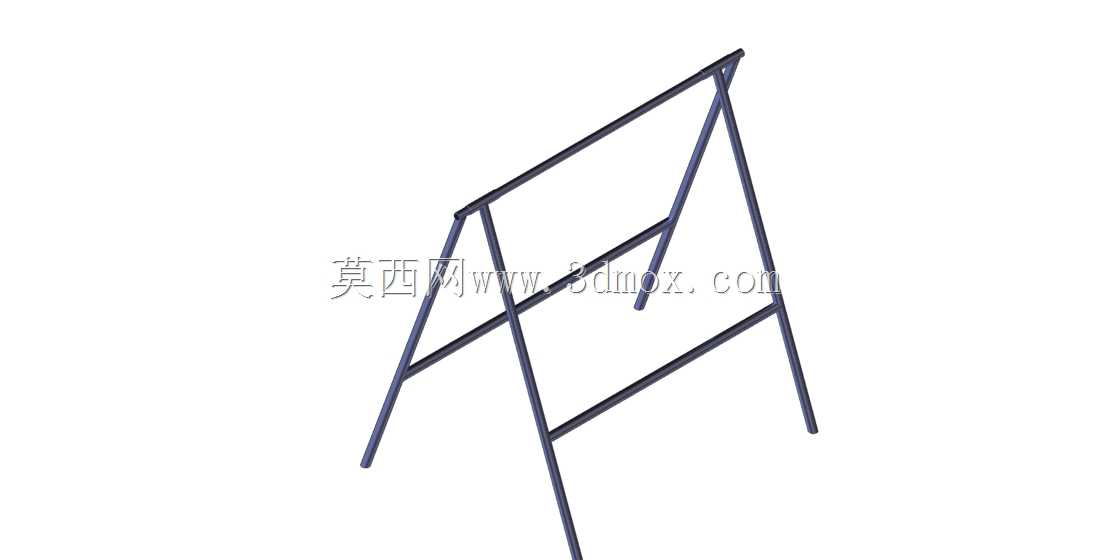

　　这款折叠式金属支撑作业架，是面向土木施工现场临时作业支撑、小型构件临时承托场景开发的实用型金属构件，日常在民用建筑二次结构施工、户外管线架设临时支撑、小型装饰作业面承托场景中都能见到它的应用，区别于固定式焊接支架，它的折叠结构能大幅降低转运过程中的空间占用，施工班组转场时可以直接将其收拢后放入工具车储物舱，不需要额外占用大型载货空间，单人即可完成搬运与架设操作。从结构设计逻辑来看，整体采用等径薄壁金属圆管作为主体受力杆件，所有铰接节点都采用穿轴式铆接结构，展开后两侧斜向支腿自然形成A字型稳定受力结构，不需要额外加装横向锁止杆件即可实现自稳，支腿与横向连接杆件的连接点位经过受力校核，常规作业工况下单架可承载不超过80kg的均布荷载，

　　完全满足临时放置施工工具、小型待安装构件、临时作业面辅材的使用需求。设计阶段特意规避了复杂的异形冲压件，所有杆件都采用标准定尺圆管裁切加工，铰接轴采用标准圆柱销配合防脱卡簧固定，生产加工时不需要开制专用冲压模具，普通的金属管材裁切设备、钻台即可完成全工序加工，加工成本控制在较低区间，适合批量加工后配发给一线施工班组使用。从安装边界尺寸来看，完全展开状态下，架体横向有效支撑宽度约为1.2m，支腿着地后纵向跨距约为0.8m，整体支撑高度约为1.1m，收拢状态下整体厚度不超过0.1m，不管是靠墙临时存放还是放入施工电梯转运都不会占用过多通行空间，支腿底端没有配置额外的防滑脚垫，是考虑到土木施工现场多为粗糙水泥地面、砂石地面，

　　金属管端直接与粗糙地面接触即可形成足够的静摩擦力，不会出现架设后滑移侧翻的问题，若要在光滑的铺装地面、室内完成地面使用，可自行在管端套装橡胶防滑套来提升摩擦系数。日常使用过程中，这类支架不需要做特殊的防腐维护，常规喷涂防锈漆即可满足户外施工场景的耐候需求，铰接点位每间隔3个月加注一次润滑脂即可保证折叠操作的顺畅性，不会出现杆件锈死无法收拢的问题。和常见的固定式焊接支架相比，它的可折叠特性让它的适用场景更加灵活，既可以作为临时物料承托架使用，也可以两个支架配合搭放木质跳板作为临时简易作业台使用，甚至在临时线缆架设时可以作为线缆的临时支撑点使用，避免线缆直接拖地造成绝缘层磨损。设计时特意将所有杆件的连接焊缝都设置在杆件的非受力铰接区域，

　　避免焊缝长期受折叠交变应力出现开裂问题，所有外露的管端都做了收口打磨处理，不会出现尖锐毛边划伤施工人员的问题，整体结构没有易脱落的零散小部件，长期反复使用也不会出现零件丢失导致结构失效的问题。在实际施工现场，这类支架往往会被班组灵活应用在各类非固定支撑场景，比如临时承托待安装的小型金属型材、放置搅拌好的小型料桶、作为临时防护栏的支撑立柱使用，相比现场临时裁切木方、钢管搭设的临时支撑，它的架设效率更高，结构稳定性更有保障，不需要额外携带扣件、铁丝等固定辅材，展开即可直接使用，收拢后即可转场，能有效减少一线施工人员准备临时支撑结构的时间消耗。
