剪叉式升降支撑调节机构结构设计

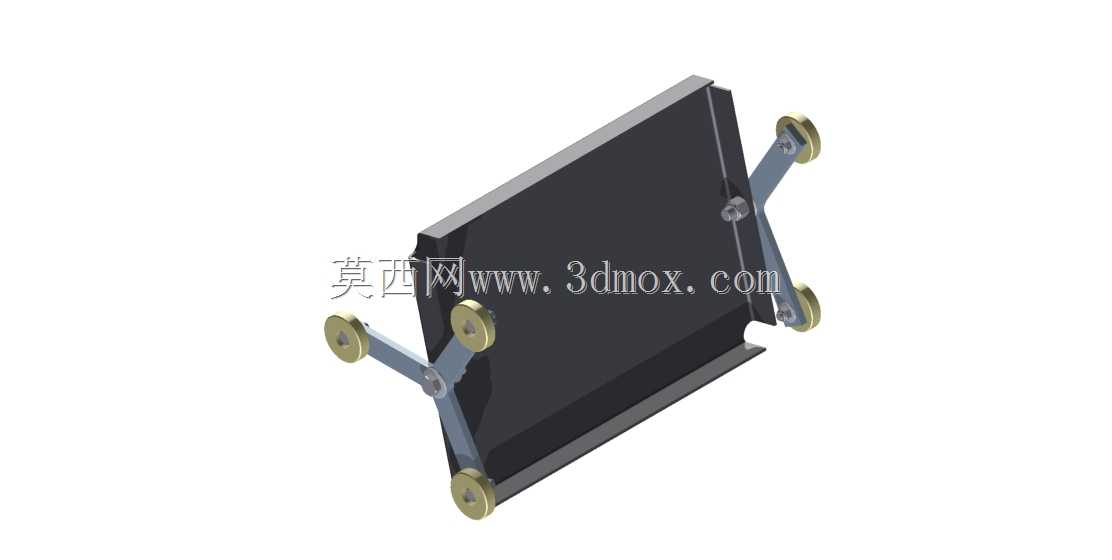

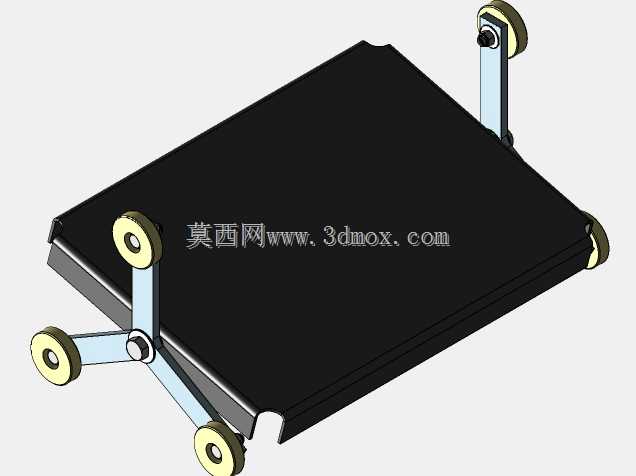

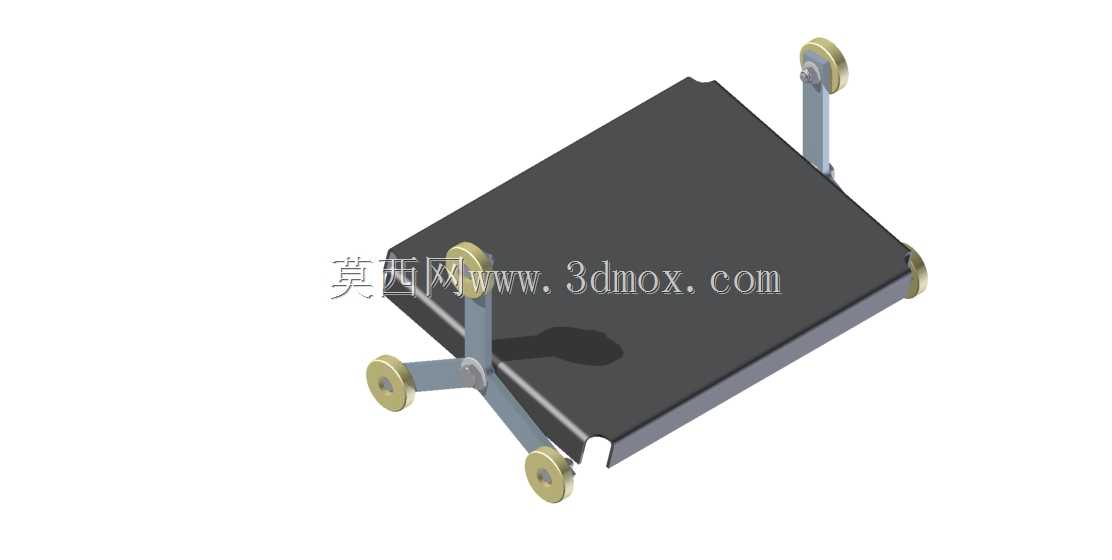

　　在驻外使领馆场馆运维、临时展陈搭建、小型设备检修的现场作业场景里，这类剪叉式支撑调节结构的应用频次一直不低，不同于大载荷的工业升降台，这款结构更偏向轻载场景下的位置微调与姿态支撑，整体采用单组剪叉臂配合平面安装基板的布局，没有冗余的框架结构，适配狭窄安装空间内的作业需求。从结构功能来看，该机构核心通过两组交叉铰接的金属臂实现行程调节，臂体末端的铜质滚轮一方面承担导向作用，在安装基板的预设轨道内滚动减少摩擦阻力，另一方面也作为支撑触点，在机构展开到指定位置后贴合受力面分散载荷，铰接点采用销轴配合防松紧固件的连接方式，既保证臂体转动的灵活性，也避免长期往复调节后出现连接松脱的问题。设计过程中优先考虑了安装边界的适配性，

　　安装基板采用平直钣金结构，边缘做折边强化处理，不需要额外加工复杂的安装槽位，可直接通过螺栓固定在墙面、设备侧壁或者临时支架上，剪叉臂收拢状态下整体厚度控制在较小范围，不会占用过多收纳空间，展开时的行程覆盖日常作业里0到150毫米的调节区间，足够满足小型面板开合、设备检修时的临时支撑、展陈部件的位置校准这类常见需求。结构受力层面，剪叉臂的截面采用等强度设计，靠近铰接点的位置做了局部加厚处理，避免应力集中导致的臂体变形，滚轮的安装轴与臂体采用过盈配合，同时轴端加装限位挡圈，防止滚轮在滚动过程中脱出轨道，整个机构没有采用复杂的动力驱动组件，完全依靠手动调节配合定位销实现位置锁定，结构可靠性更高，在缺乏动力源的户外作业、

　　临时运维场景下也能正常使用。实际装配时需要注意，安装基板的轨道平面度公差要控制在0.2毫米以内，否则滚轮滚动时会出现卡滞，铰接销轴的装配要保证两侧臂体的转动同轴度，避免单侧受力过大导致臂体扭曲，日常维护只需要定期在铰接点和滚轮接触面涂抹润滑脂，就能保证机构长期顺畅运行，不需要复杂的保养流程。这类结构除了场馆运维场景，也可以拓展应用到小型设备的检修门支撑、自动化设备的上料台微调、家具类产品的升降调节结构上，通过调整剪叉臂的长度和板材厚度，就能适配不同载荷等级的使用需求，整体结构的零件加工难度低，钣金件可以通过常规的激光切割、折弯工艺成型，销轴、滚轮这类零件都可以选用标准件，整体制造成本可控，适合小批量定制加工的场景。
