多孔竖肋空心建筑砌块结构设计

项目分类:通用机械零部件 发布时间:2021-12-10 ID:444989
  • 多孔竖肋空心建筑砌块结构设计
  • 多孔竖肋空心建筑砌块结构设计
  • 多孔竖肋空心建筑砌块结构设计

  日常做装配式建筑配套构件建模时,这类带竖向肋条的多孔空心砌块是砌体结构里非常常见的部品,很多刚接触土建建模的工程师容易把它和普通多孔砖搞混,实际上两者的受力逻辑、安装边界、应用场景都有明显区别。先从实际应用场景说起,这类砌块主要用在多层民用建筑的填充墙、低层建筑的承重墙体,还有部分厂区围护结构的砌体施工里,相比实心砌块,它的空心结构能直接降低墙体自重,减少建筑基础的荷载负担,同时竖向贯通的孔洞还能在施工时穿设管线、灌注芯柱,提升墙体整体的抗剪性能,不少抗震设防烈度6到7度的区域,做砖混结构的承重墙时,都会优先选用这类带竖向加强肋的砌块。

  从设计思路上拆解这个构件的结构,外侧的竖向凸肋不是随便加的装饰结构,首先是为了提升砌块砌筑时的砂浆结合力,传统光面空心砌块砌筑时,砂浆和砌块侧面的接触面积有限,抗剪强度不足,容易在水平地震力或者墙体沉降时出现灰缝开裂,竖向肋条相当于在砌块侧面增加了多道嵌合槽,砂浆凝固后会和肋条形成咬合结构,大幅提升灰缝的抗剪承载力。其次这些竖向肋也能提升砌块自身的竖向抗压承载力,空心砌块的受力薄弱点在孔壁的竖向失稳,外侧加设通长的竖向肋,相当于给每一段孔壁都加了加强筋,在同等材料用量下,竖向抗压强度能提升15%到20%,这个参数是经过大量材性试验验证的,建模时肋条的尺寸不能随意改动,肋宽过小起不到加强作用,肋宽过大又会增加材料用量,失去空心砌块的减重优势。

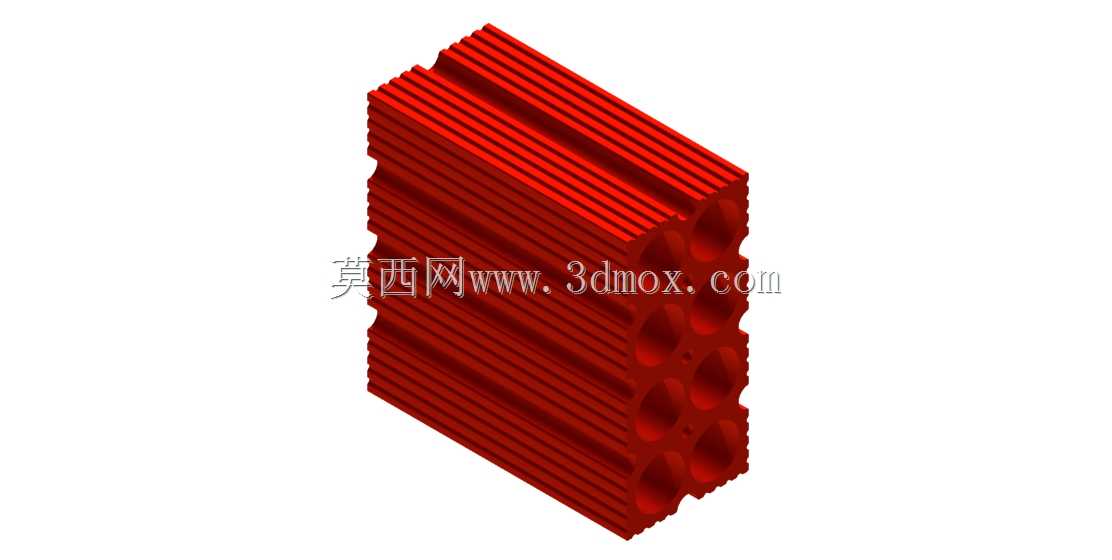

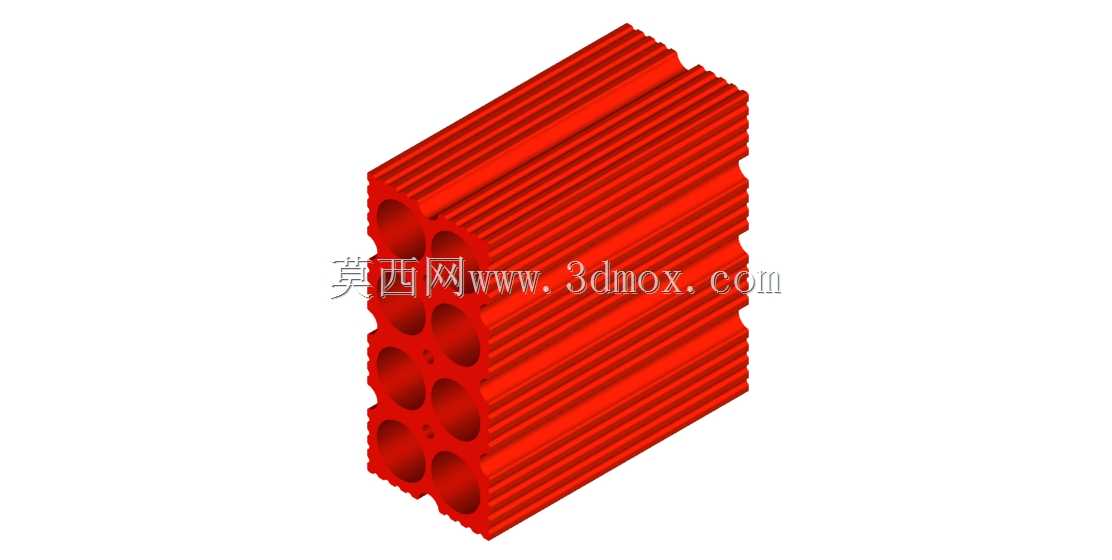

  再看内部的孔洞排布,图里的砌块采用的是多排错位圆孔设计,这种排布方式有两个核心作用,第一是阻断热桥,相比单排大孔的砌块,多排错位的孔洞能延长热量在墙体内部的传递路径,提升墙体的保温隔热性能,在夏热冬冷地区做外墙围护时,不用额外做太厚的保温层就能满足节能要求;第二是分散受力,单排大孔的砌块在承受竖向荷载时,孔壁的应力集中非常明显,容易在孔的上下边缘出现压溃破坏,多排小圆孔的排布能让竖向荷载更均匀地传递到下部砌块,避免局部应力集中导致的构件破坏。建模时要注意孔洞的拔模斜度,实际生产这类砌块都是采用混凝土或者粉煤灰压制,模具需要有脱模斜度,一般斜度控制在1:100左右,不能做直孔,否则脱模时会刮坏孔壁,影响成品率。

  关于外形尺寸和安装边界,这类砌块的模数是严格贴合建筑砌体模数的,常规的长度方向要符合砖模数的要求,避免砌筑时出现过多砍砖,竖向高度一般和普通砌块匹配,砌筑时的灰缝厚度控制在8到12mm,水平灰缝和竖向灰缝的饱满度都要满足施工规范要求。安装时要注意,砌块的孔洞方向必须和墙体受力方向保持一致,也就是竖向贯通,绝对不能横置砌筑,否则孔洞的受力方向改变,会大幅降低墙体的抗压承载力,很容易出现墙体开裂甚至坍塌的风险。另外在墙体转角处、丁字交接处,需要利用砌块的孔洞灌注混凝土芯柱,芯柱内要配置竖向钢筋,和上下结构的圈梁连接,形成整体的受力框架,提升墙体的整体性。

  很多工程师建模时容易忽略砌块端部的槽口结构,图里的砌块端部有对应的凹凸槽,砌筑时相邻砌块的槽口可以互相嵌合,不用额外打锚固件就能提升墙体的整体性,减少墙体在温度变形下出现的竖向裂缝。还有外侧的肋条高度,一般突出砌块基体2到3mm,这个尺寸刚好能让砌筑时的砂浆挤入肋条间隙,不会因为肋条过高导致灰缝厚度超标,也不会因为肋条过矮起不到咬合作用。在做施工模拟时,还要考虑砌块的运输堆放要求,这类空心砌块的堆叠高度不能超过1.5米,否则底部的砌块会被压裂,施工时的砌筑高度每天不能超过1.8米,避免砂浆未凝固时墙体失稳倾斜。

  从材料适配的角度,这类砌块可以采用普通混凝土、粉煤灰混凝土、煤矸石混凝土等多种材料生产,不同材料的砌块收缩率有区别,建模时如果要做施工阶段的变形模拟,需要对应调整材料的线膨胀系数和收缩率参数,避免模拟结果和实际施工情况出现偏差。另外在做管线综合排布时,要提前和水电专业对接,确定管线的走向和位置,尽量利用砌块的原有孔洞穿设管线,避免后期在已经砌筑好的墙体上开槽打洞,破坏砌块的结构受力,影响墙体的整体强度。如果确实需要在墙体上预留洞口,要在洞口周边设置补强钢筋,利用砌块的孔洞灌注混凝土做加强框,避免洞口周边出现应力集中导致的裂缝。
