手动杠杆式小型台式压装作业设备结构

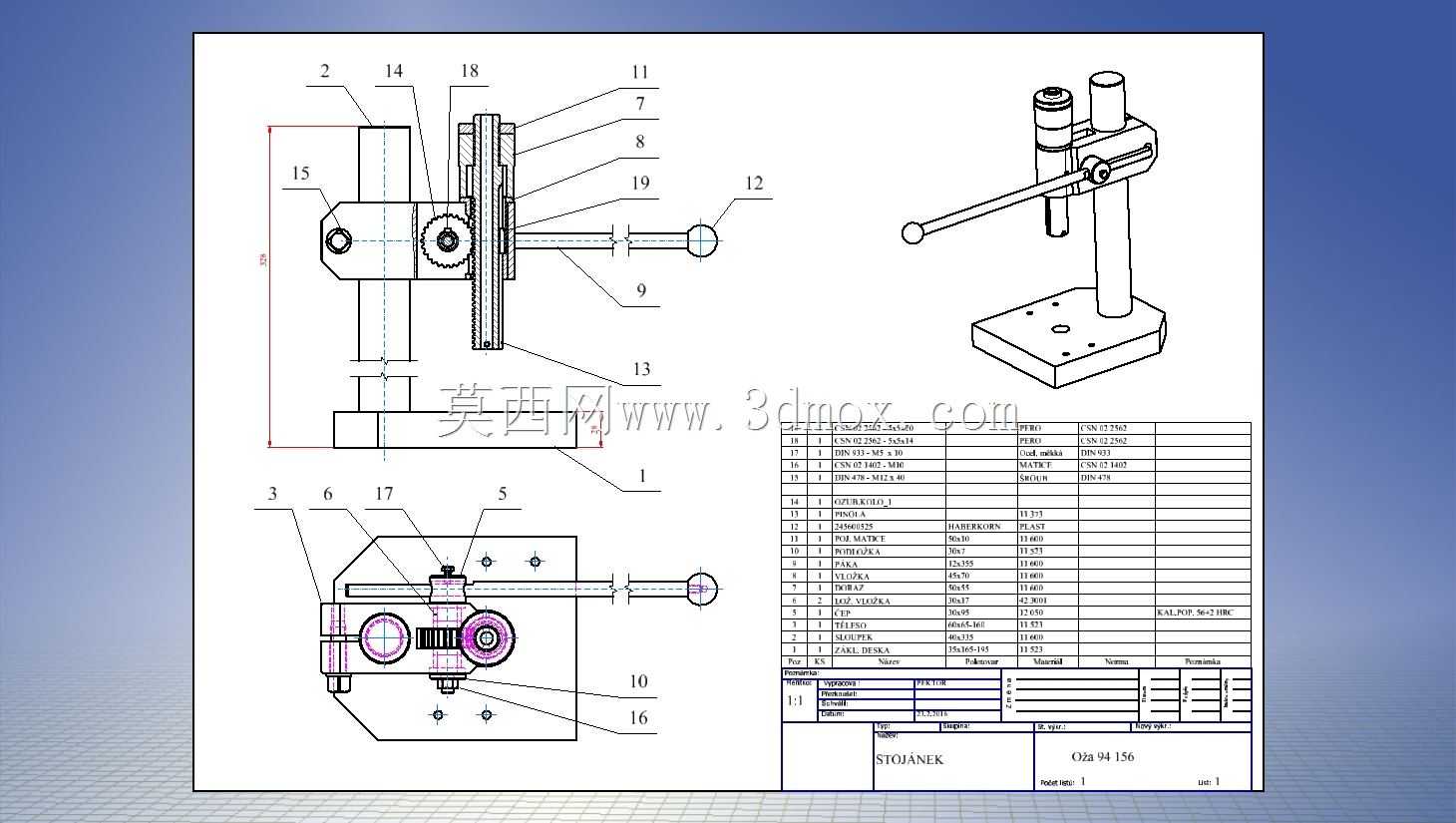

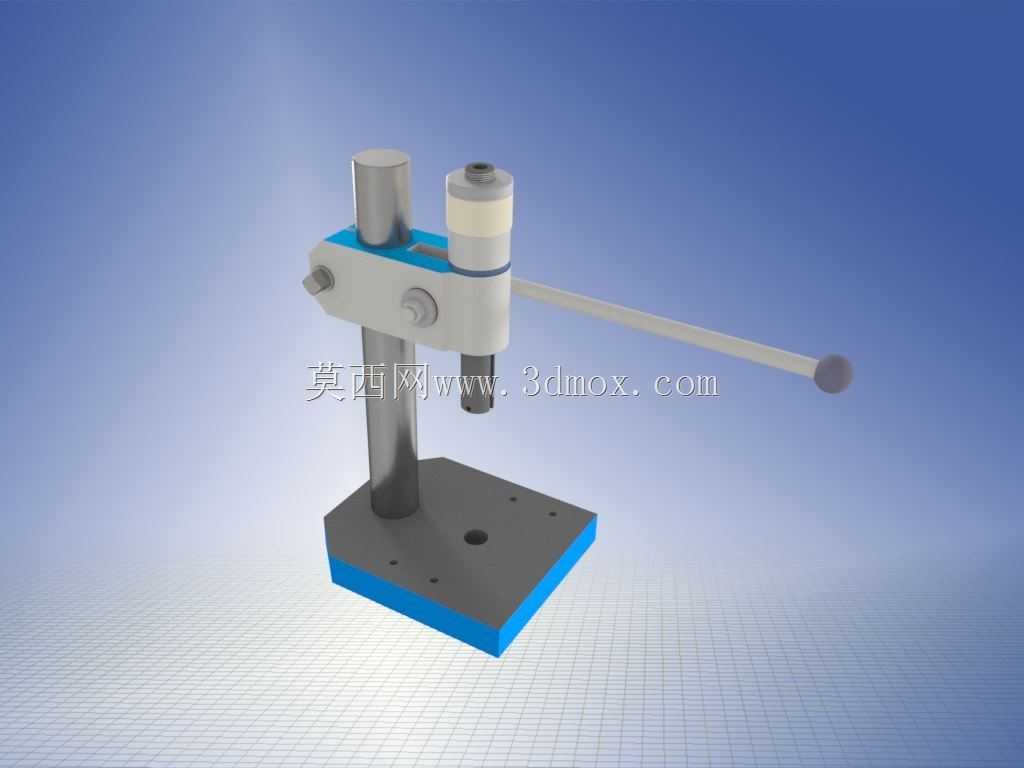

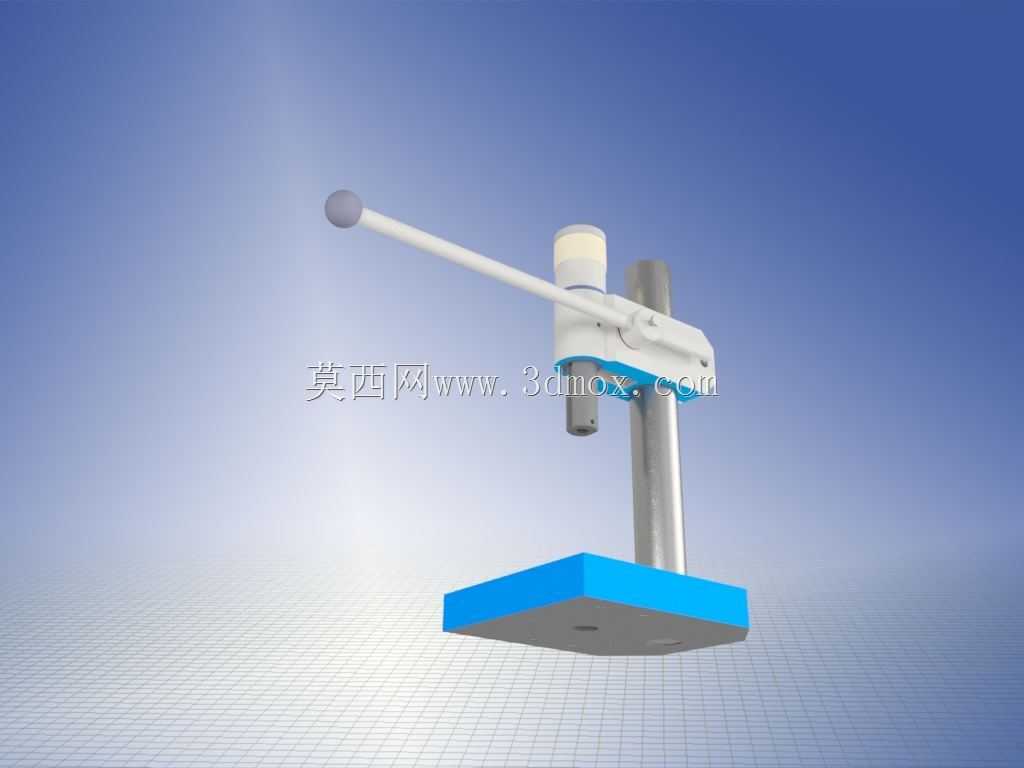

　　在小型零部件加工、电子元件组装、五金件修配的车间场景里，这类手动施压设备的出镜率一直不低，它不需要外接气源、电源，完全依靠杠杆放大手部的输入力，就能完成小吨位的压装、压印、铆接作业，很适合零散小批量的加工工位，或是维修工位的临时施压需求。从结构布局来看，设备采用立式单柱导向的设计思路，底部是带安装孔的方形铸铁基座，基座底面预留了四个沉头安装位，可以直接通过螺栓固定在木质或金属工作台面上，基座上平面加工有定位槽和中心通孔，既可以放置待加工的工件，也能让压装过程中挤出的废料、多余的润滑脂从中心孔落下，避免堆积在工作台面影响定位精度。立柱采用冷拔圆钢加工而成，表面做了硬铬镀层处理，降低滑动配合面的摩擦系数，同时提升耐磨性能，

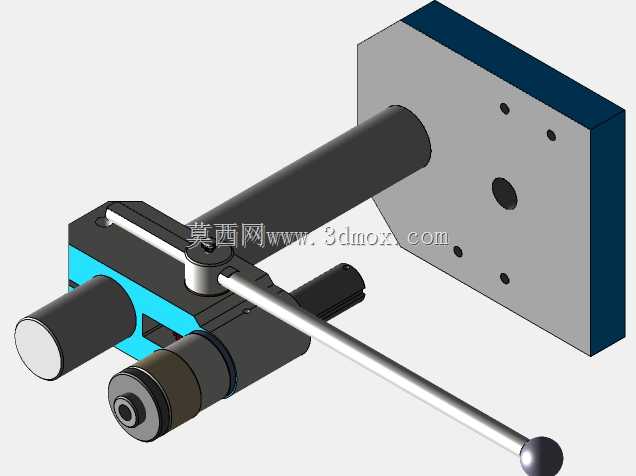

　　滑套部分采用铜基镶嵌石墨的自润滑衬套，不需要频繁加注润滑油就能保证长时间的滑动顺畅，避免压头下压过程中出现卡滞、偏斜的问题。施压部分采用二级杠杆放大结构，操作手柄的长度经过力臂配比计算，正常成年男性单手施加15kg左右的握力，压头端就能输出接近500kg的静压力，足以覆盖小型轴承压入、销钉铆合、薄金属片压印、塑胶件压合这类常规作业需求，压头部分设计了快换接口，可以根据不同的作业需求更换平压头、尖压头、定位压头，适配不同形状的工件加工。滑套侧面设置了锁紧旋钮，在不需要连续施压的时候，可以将滑套锁定在任意高度位置，方便取放工件，也能避免设备闲置时压头意外下落造成安全隐患。基座底部加装了蓝色的橡胶减震垫，

　　一方面可以避免金属基座直接刮伤工作台面，另一方面在施压作业时可以吸收部分冲击震动，降低作业时的噪音，同时提升设备放置的稳定性，即使不通过螺栓固定，在常规压装作业时也不会出现明显的滑移。从安装边界来看，设备整体占地尺寸不到200mm见方，总高度控制在400mm以内，不会占用过多的工作台空间，操作手柄的最大回转半径在350mm左右，布置工位的时候只需要在设备右侧预留足够的手柄操作空间即可，不需要额外预留管线排布的位置，工位调整非常灵活。在实际使用过程中，这类设备的压头行程一般在50mm左右，开口高度可以通过调整滑套在立柱上的固定位置来适配不同高度的工件，最大开口高度可以达到150mm，能够满足大部分小型零件的压装空间需求。和气动、

　　电动的小型压力机相比，这种纯手动结构的设备没有易损的电气元件、密封件，日常维护只需要定期清洁立柱表面、给衬套加注少量润滑脂即可，故障率极低，很适合没有集中供气的小型加工坊、维修门店，或是生产线旁的离线返修工位使用。设计这类设备的时候，核心要考虑的是杠杆支点的位置配比，既要保证足够的输出压力，也要避免手柄过长导致操作时占用过多空间，同时立柱和滑套的配合间隙要控制在0.02-0.05mm之间，间隙过大会导致压头下压时偏斜，影响压装精度，间隙过小则容易出现滑动卡滞的问题，尤其是在车间温湿度变化较大的环境下，金属件热胀冷缩容易导致配合面抱死。基座的平面度也有明确要求，上平面和立柱轴线的垂直度要控制在0.03mm/100mm以内，否则压装时会出现压头和工件接触面不垂直的问题，导致轴承压装偏斜、销钉铆合歪斜这类质量问题。压头和滑套的连接部分采用圆柱面定位，保证压头的轴线和立柱轴线平行，更换压头的时候不需要重新校准就能保证压装的同轴度。在实际选型应用中，这类手动压力机常被用于小过盈量的零件装配，比如微型电机的轴承压入端盖、线路板上的铜柱压合、小五金件的冲点铆接、皮革或薄纸板的压痕作业，也可以用于小型零件的校直、整形作业，因为施压过程是手动控制，下压速度可以灵活调整，对于一些脆性材料的压合作业，能够更好地控制下压力度，避免压坏工件。
