嵌入式耐高温观火壁炉门结构设计

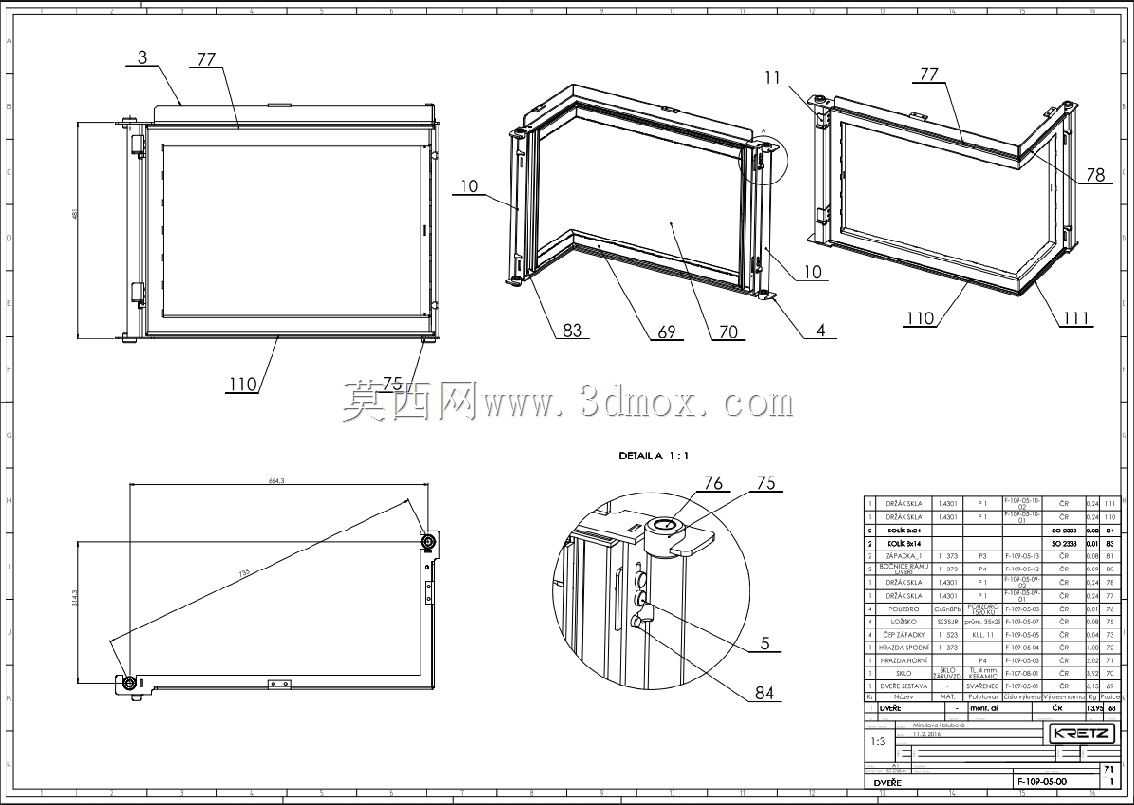

　　在民用采暖、商用真火壁炉以及工业热处理观测炉的配套结构中，炉门是直接决定设备使用安全性、热效率与观测体验的核心部件，本次设计的壁炉门结构，主要针对嵌入式安装场景做了全维度的结构适配，区别于传统平开式铸铁炉门厚重、视野狭窄的缺陷，这款结构采用三面围合式的玻璃安装框架，能够在不开启炉门的状态下，为使用者提供更大角度的火焰观测视野，同时兼顾炉腔的密封保温需求。

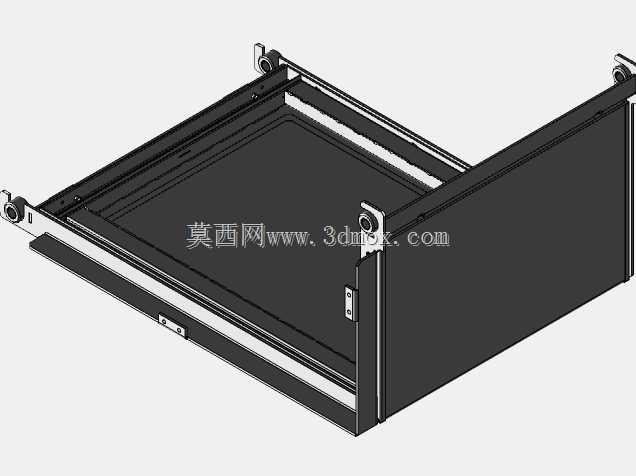

　　从实际应用场景来看，这类炉门结构既可以适配家用独立式真火壁炉的正面安装需求，也可以作为嵌入式壁炉的外装门体，匹配不同厚度的壁炉腔体安装位，甚至可以经过尺寸缩放后，应用在小型实验热处理炉、生物质颗粒采暖炉的观测口位置，替代传统的小尺寸圆形观火镜，解决观测范围受限的问题。结构设计阶段首先考虑的是高温工况下的形变问题，炉门的外框架采用折边型材拼接结构，型材截面做了多道加强筋设计，在长期接触300-500℃的腔体热辐射时，不会因为热胀冷缩出现框架翘曲、玻璃挤压碎裂的问题，框架的拼接位置预留了0.2mm的热胀间隙，配合耐高温密封胶条的填充，既保证了拼接位置的密封性，也给金属型材的热形变预留了释放空间，避免长期高温使用后框架变形导致的漏烟、漏风问题。

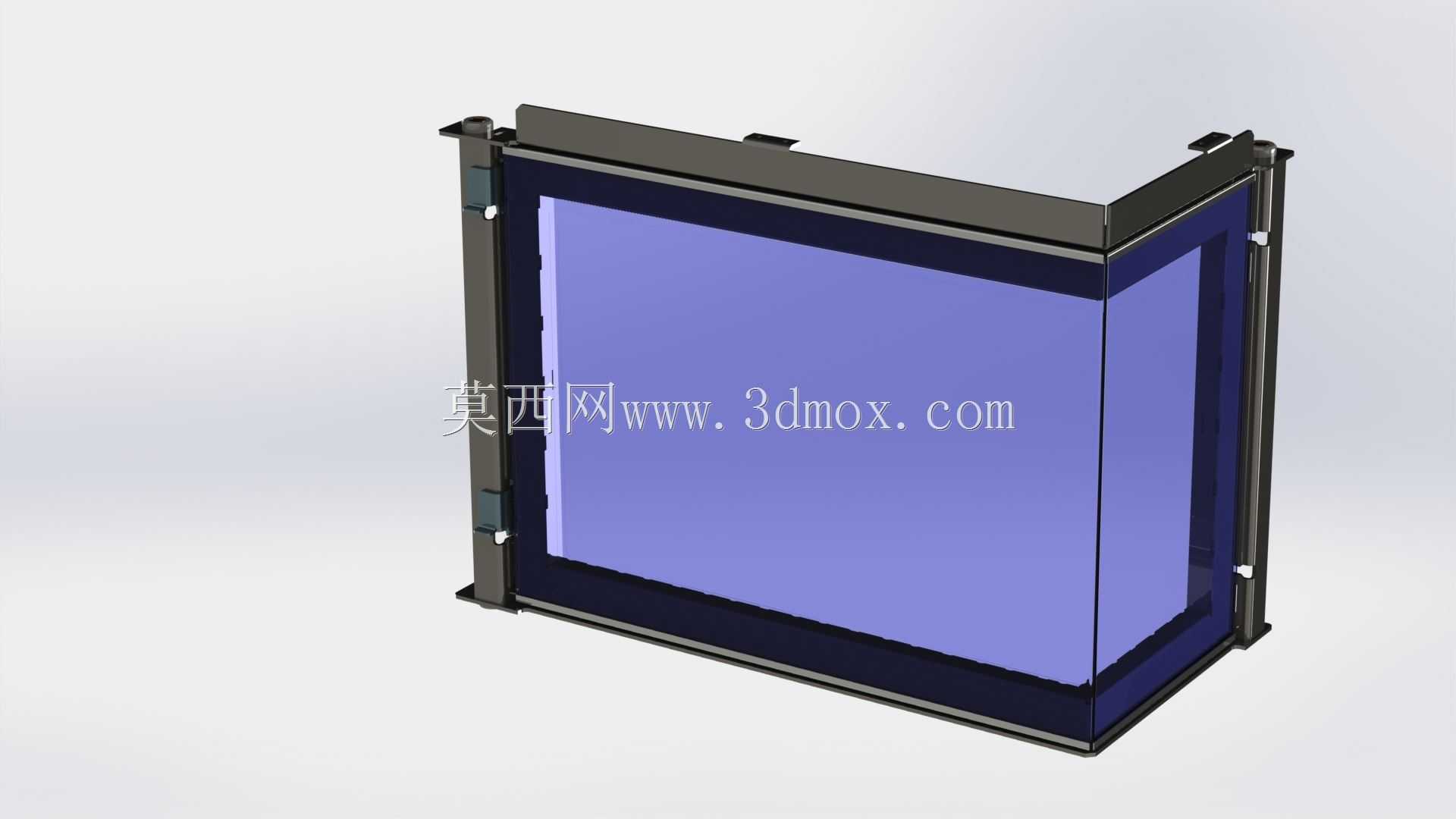

　　玻璃安装结构是这款炉门设计的核心部分，区别于传统单面玻璃压条的固定方式，这款结构的玻璃采用三面嵌入式安装，玻璃与金属框架之间不直接硬接触，中间填充了耐高温的陶瓷纤维缓冲垫，缓冲垫的压缩量控制在30%左右，既可以固定玻璃避免晃动，也能抵消金属框架与微晶玻璃之间热膨胀系数差异带来的挤压应力，防止玻璃在急冷急热工况下开裂。玻璃选用的是耐高温微晶玻璃材质，可承受800℃以上的长期高温，透光率保持在90%以上，不会因为长期高温烘烤出现发黄、透光度下降的问题，能够清晰观测炉腔内的火焰燃烧状态，方便使用者及时调整进风量，控制燃烧效率。

　　安装边界方面，这款炉门的整体外框尺寸做了通用化设计，框架侧边预留了可调节的安装挂耳，挂耳上开有长条形安装孔，能够适配±10mm的安装位误差，不需要在现场对安装面做二次打磨修整，降低现场安装的难度。框架的侧边厚度控制在60mm以内，嵌入安装时不会占用过多炉腔的内部空间，同时框架背面预留了密封胶条的安装槽，胶条采用梯形截面设计，安装后压缩量均匀，能够保证炉门关闭后与壁炉腔体正面完全贴合，避免炉腔漏风导致的热效率下降，也能防止烟气从炉门缝隙溢出到室内空间，提升使用的安全性。

　　功能特性上，这款炉门结构还做了开合限位的配套设计，框架侧边预留了铰链安装位，可以适配上翻式、侧开式两种不同的开合方式，铰链位置可以根据安装需求调整高度，不需要对框架做二次加工。炉门的关闭位置预留了锁扣安装位，可以搭配按压式弹簧锁或者旋转式锁扣，保证炉门关闭后不会因为炉腔内的气压波动出现自行开启的问题。在实际测试过程中，这款炉门结构在连续72小时高温燃烧测试后，框架的形变量小于0.1mm，玻璃没有出现开裂、透光度下降的问题，密封位置的漏风率控制在0.5%以下，完全满足民用壁炉与小型工业观测炉的使用要求。

　　设计过程中还充分考虑了后期维护的便利性，玻璃的固定压条采用可拆卸式螺丝固定，不需要整体拆卸炉门框架，就可以单独更换玻璃或者密封胶条，降低后期的维护成本。框架的表面处理采用耐高温静电喷塑工艺，涂层可以承受600℃的高温，不会因为长期烘烤出现掉漆、变色的问题，日常清洁只需要用湿抹布擦拭表面就可以去除积灰，维护难度很低。不同于市面上很多炉门只做正面单块玻璃的设计，这款三面玻璃的结构能够让使用者从侧面也观测到炉腔内的火焰状态，视觉体验更好，同时框架的边角位置都做了圆角处理，避免安装和使用过程中出现磕碰划伤的问题，细节处理更符合民用设备的安全要求。
