杠杆联动式铣削加工专用工装夹具

　　这套铣削夹具主要适配立式铣床、加工中心的平面、槽系铣削工序，针对异形连杆类零件的批量加工场景设计，解决了异形工件装夹找正耗时、夹紧力分布不均导致加工变形的常见问题。从结构布局来看，夹具采用整体式铸铁底座作为承载基体，底座底面设置标准定位键槽，可直接与机床工作台T型槽配合定位，安装时通过两端的压紧螺栓实现与工作台的刚性固定，底座总长度控制在280mm、宽度210mm范围内，不会占用过多工作台行程，适配多数中小型立式铣床的工作台安装边界。

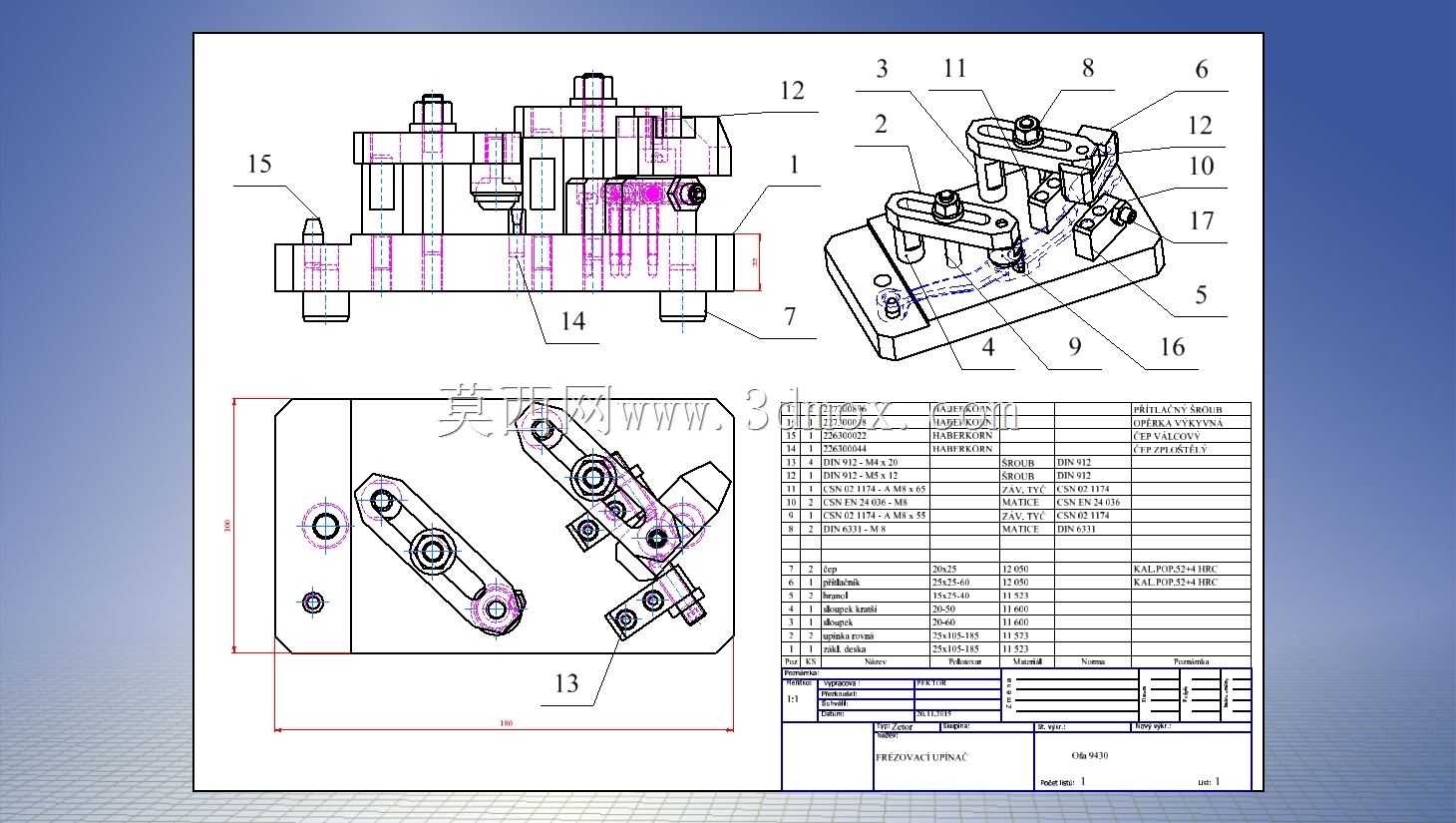

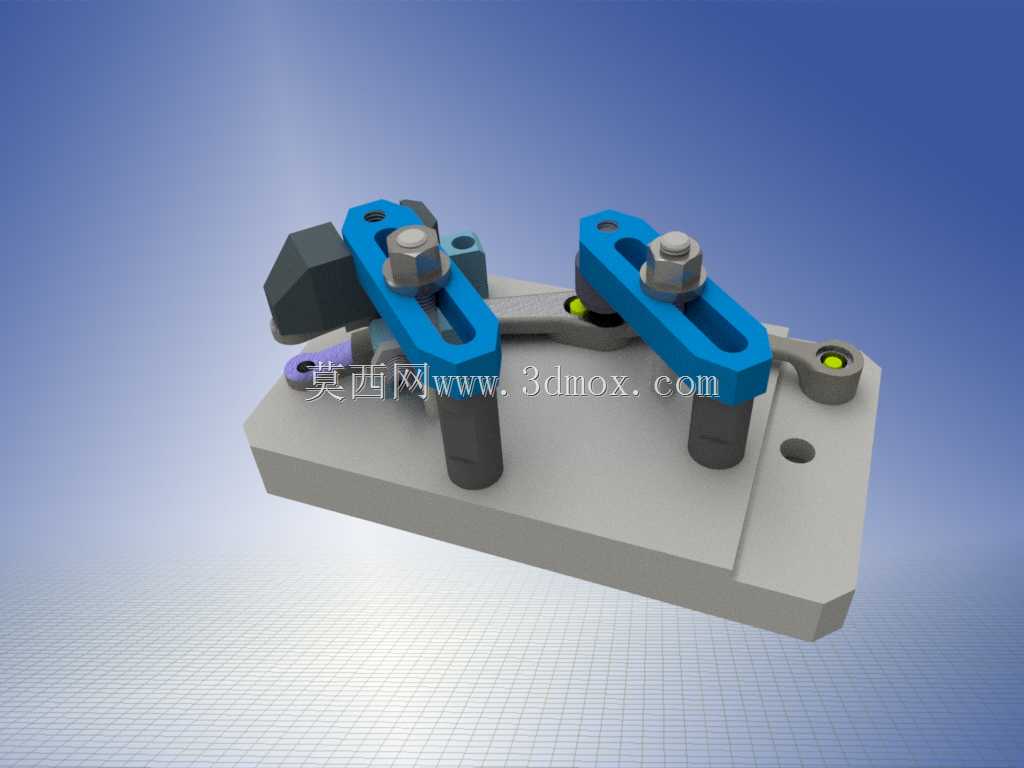

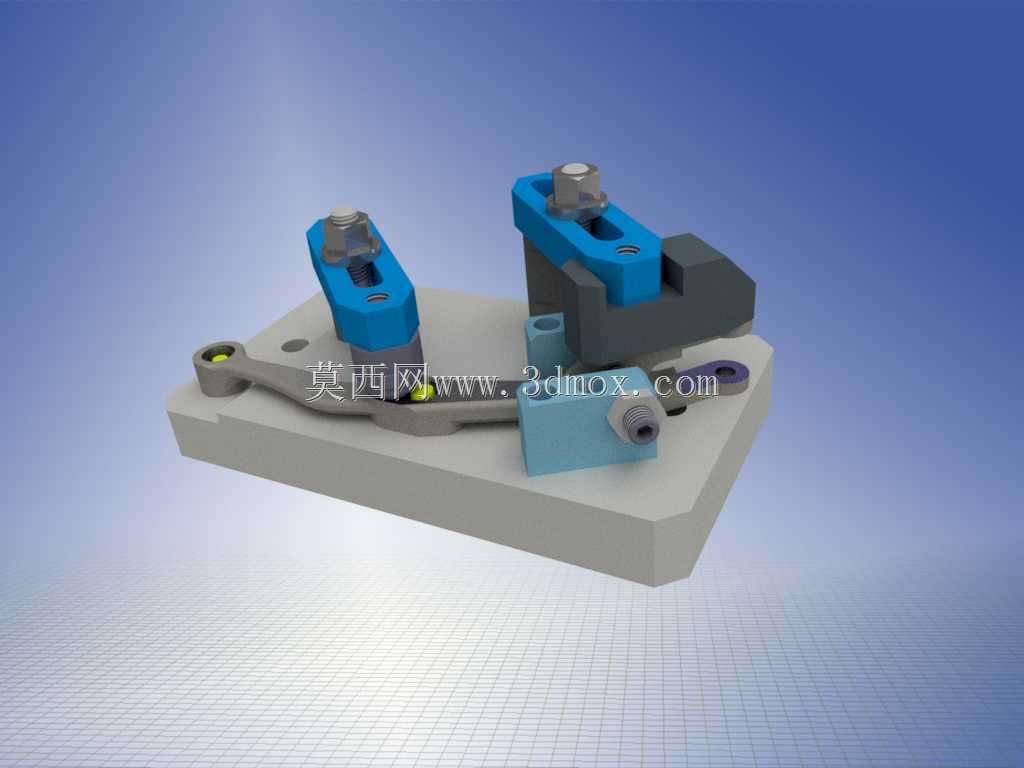

　　夹具的定位体系采用一面两销的经典定位逻辑，在底座上设置了一个固定支撑平面与两个菱形定位销，对应工件毛坯的工艺孔与基准面，可快速完成工件的自由度约束，定位重复精度可控制在0.02mm以内，满足IT7级铣削加工的精度要求。夹紧单元采用双压板联动结构，两个蓝色的摆动压板分别对应工件的两个夹紧受力点，压板通过带肩螺母与双头螺柱连接，螺柱底部与底座采用螺纹连接固定，压板下方设置可调支撑钉，可根据工件毛坯的实际尺寸微调支撑高度，避免工件装夹时出现悬空变形。

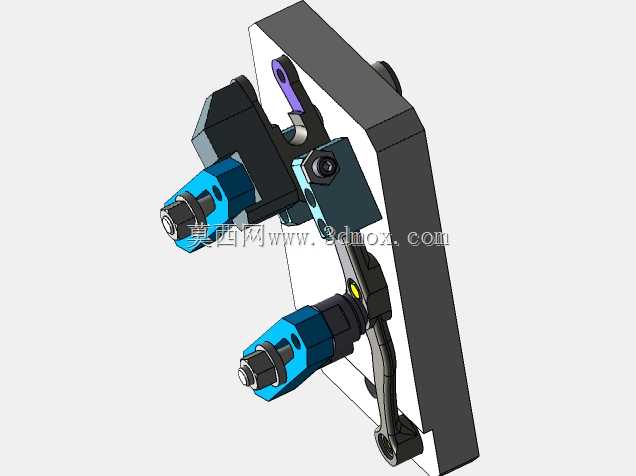

　　靠近夹具前端的位置设置了侧向定位挡块与辅助夹紧组件，侧向挡块采用淬火钢材质，硬度达到HRC45-50，可承受铣削过程中的侧向切削力，避免工件在进给方向出现位移；辅助夹紧组件采用螺旋夹紧结构，前端的压头可沿轴向微调，针对工件的悬臂结构提供额外支撑夹紧，消除铣削过程中的振颤。整套夹具的夹紧力传递路径经过优化，操作时只需依次拧紧两个主压板螺母与侧向辅助夹紧螺钉即可完成装夹，单件装夹耗时不超过30秒，相比通用平口钳装夹效率提升60%以上。

　　在设计细节上，所有与工件接触的定位、夹紧元件都做了圆角过渡处理，避免装夹时划伤工件已加工表面；压板的摆动行程预留了足够的工件装卸空间，松开螺母后压板可旋转90度，无需完全拆下螺母即可完成工件的上下料操作；底座上设置了排屑缺口，铣削产生的切屑可顺着缺口滑落，不会堆积在定位面上影响后续装夹精度；所有夹紧元件都做了发黑处理，提升防锈耐磨性能，延长夹具的使用寿命。

　　这套夹具可直接用于中小型异形结构件的端平面铣削、侧向槽铣削工序，在汽车零部件、通用机械配件的批量加工场景中适配性较强，不需要对原有机床做任何改造即可直接安装使用，夹紧力大小可通过螺母拧紧力矩控制，针对薄壁类工件可适当降低拧紧力矩，避免装夹变形，针对刚性较好的铸钢件可增大夹紧力，满足大切深铣削的受力要求。夹具的各组成元件均采用标准化参数设计，易损件如支撑钉、压板螺母都可直接采购标准件替换，后期维护成本较低。
