嵌入式转角壁炉安装结构三维设计

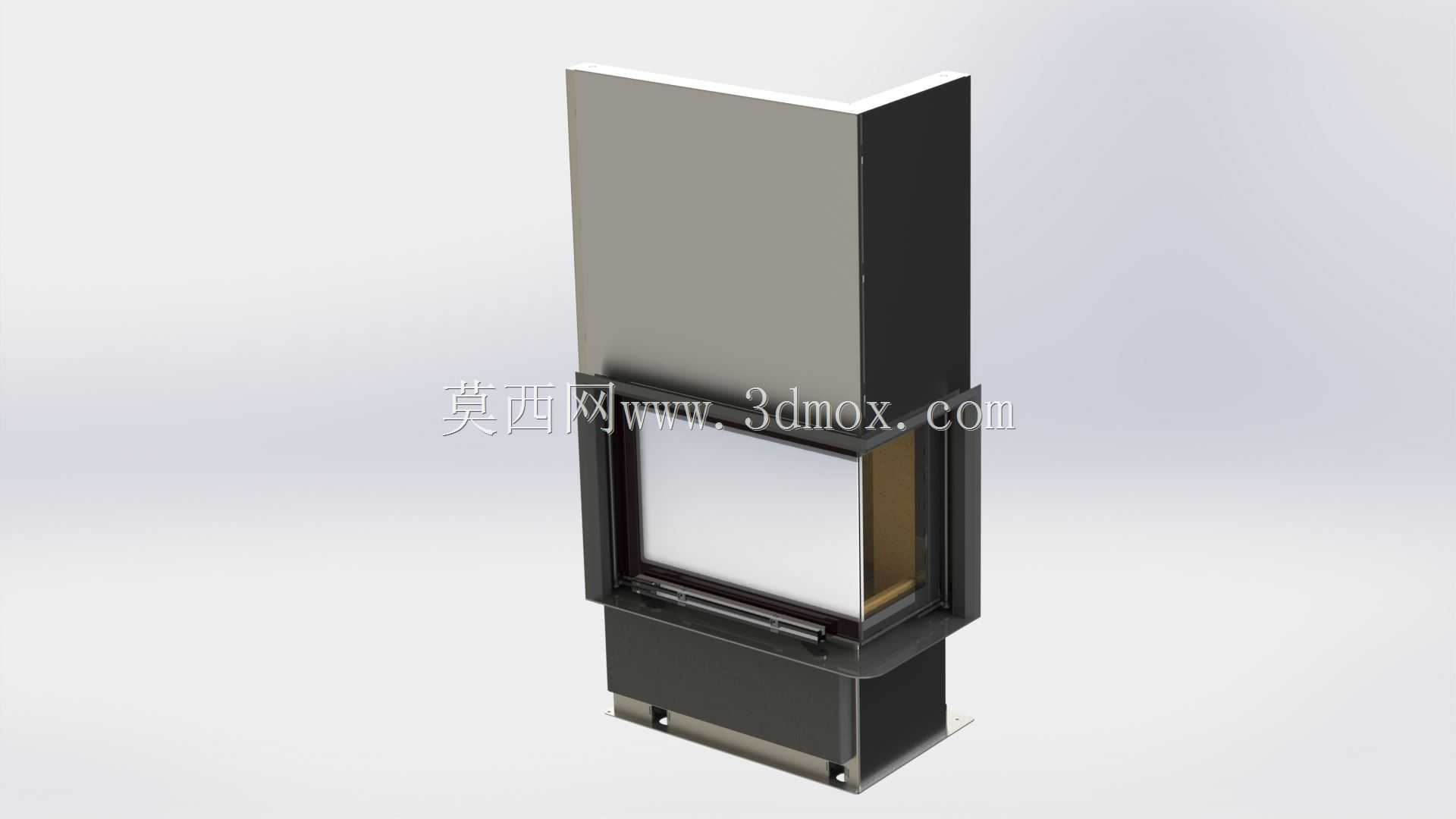

　　这款转角嵌入式壁炉结构，主要针对住宅L型墙角的安装场景开发，区别于常规平面壁挂或独立摆放的壁炉产品，其核心设计逻辑是充分利用室内转角的闲置空间，在不占用室内有效活动面积的前提下，实现采暖与装饰功能的融合。从实际应用场景来看，这类结构多用于别墅客厅、民宿公共区域、复式住宅挑空墙角等位置，既可以作为独立的采暖终端使用，也可搭配装饰性仿真火焰组件，作为室内空间的视觉焦点构件。

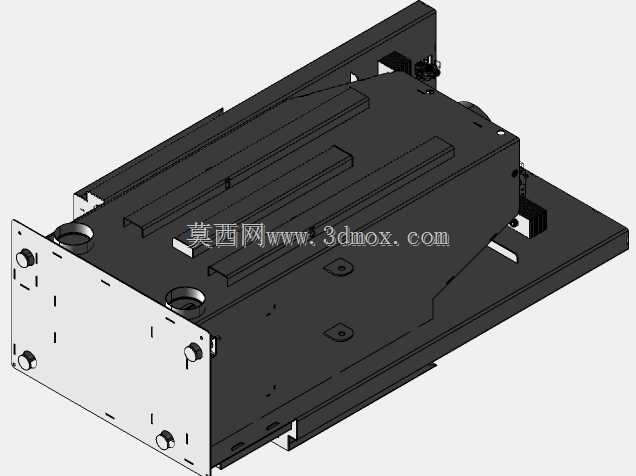

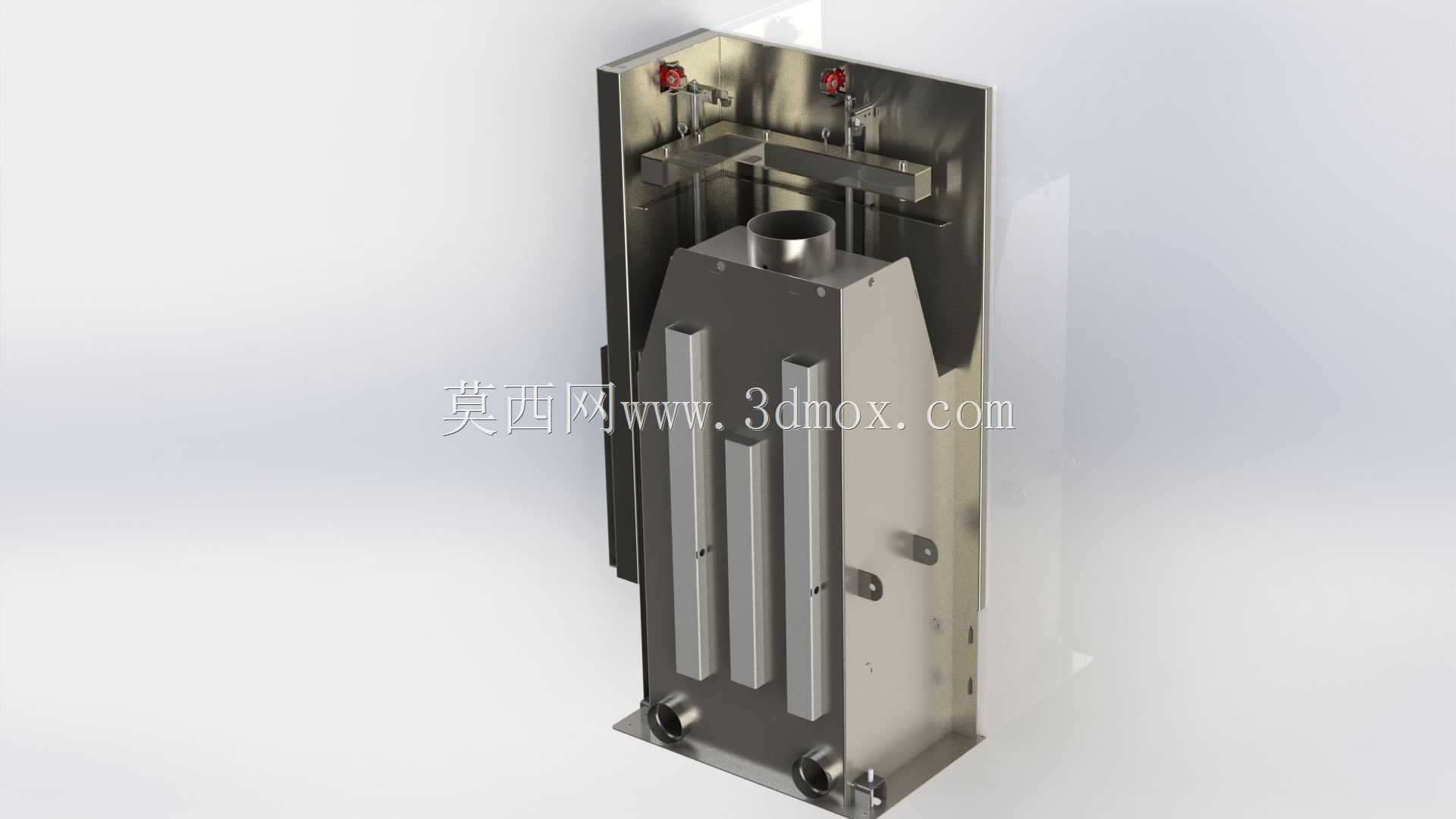

　　从功能特性层面拆解，整个结构采用分层式钣金壳体设计，上部为竖向延伸的烟道衔接段，截面适配直角转角的90度夹角，两侧钣金面可直接与墙角的两个墙面贴合固定，减少安装时的墙面裁切工作量；中部为核心的观火舱段，采用双层嵌套式框体结构，外层为承重安装框架，内层预留防火隔热层的填充空间，正面配置平齐式耐高温玻璃视窗，视窗周边设置隐藏式通风缝隙，既保证燃烧所需的空气流通，又避免高温直接传导至外框造成安全隐患；下部为承托底座与进风调节段，底座设置外翻式安装法兰，可直接固定在地面找平层上，法兰上预留的长圆孔可抵消地面施工的尺寸误差，降低现场安装的对位难度。

　　设计过程中优先考虑了安装边界的适配性，整体外轮廓的转角贴合面做了0.5mm的内凹公差处理，避免因墙面阴阳角施工不直导致壳体无法完全贴墙的问题；观火舱的突出尺寸控制在常规墙面装饰层完成面的合理范围内，不会出现过度突出磕碰行人的情况。烟道段的截面尺寸预留了与标准排烟管衔接的承插接口，接口处设置阶梯式止口，方便现场安装时缠绕密封材料，保证排烟通道的密闭性。

　　结构细节上，所有钣金拼接处均采用折弯扣合加点焊的连接方式，既减少外露焊缝提升外观平整度，又能保证壳体整体的结构刚度，避免长期高温使用出现变形；视窗的固定结构采用可拆卸式压条设计，后期维护更换玻璃或清理内部积灰时，无需整体拆卸壁炉壳体，仅需拆下正面压条即可完成操作；下部进风段设置可调节的风门挡板，通过侧面的隐藏式拨杆即可控制进风量，适配不同燃烧功率的使用需求。

　　从安装流程的适配性来看，整个结构在设计时就拆分了现场安装的工序逻辑：首先固定下部底座法兰完成定位，再依次拼接中部观火舱、上部烟道段，所有拼接位置均设置定位卡扣，现场施工时无需反复测量对位，卡扣卡合后再做紧固即可保证整体的垂直度与位置精度。壳体外侧预留的装饰层挂点，可直接适配石材、木饰面等不同材质的装饰面收口，无需额外制作转换支架，减少现场施工的非标加工量。

　　针对使用过程中的热胀冷缩问题，各段壳体的连接位置都预留了微量的伸缩间隙，避免长期冷热交替导致结构异响或变形；观火舱内部的隔热层安装槽做了限位设计，防止隔热层在使用过程中出现移位，保证隔热效果的一致性。整体结构没有多余的外露连接件，所有固定螺丝均设置在与墙面贴合的侧面或下部底座的隐蔽位置，安装完成后外观面保持完整简洁，适配现代简约、工业风、轻奢等多种室内装修风格。
