轴类零件回转式铣削装夹工装结构

项目分类:工装 发布时间:2021-12-10 ID:445078
  • 轴类零件回转式铣削装夹工装结构
  • 轴类零件回转式铣削装夹工装结构
  • 轴类零件回转式铣削装夹工装结构
  • 轴类零件回转式铣削装夹工装结构

  在中小批量轴类零件的铣削加工场景中,这类带花键或侧槽特征的长轴工件,装夹定位的可靠性直接决定键槽、平面等特征的形位公差与加工效率,这套回转式轴铣夹具正是针对这类加工需求设计的手动装夹结构。从实际加工场景来看,车间普通立式铣床、小型加工中心在加工轴件周向均布特征时,传统V型块搭配压板的装夹方式,每加工一个特征就需要松夹、转位、重新找正,辅助工时占比往往超过六成,且多次装夹带来的累积误差很容易导致键槽对称度超差,这套夹具通过底座的回转定位结构,可在不拆卸工件的前提下完成周向分度转位,大幅压缩辅助装夹时间。

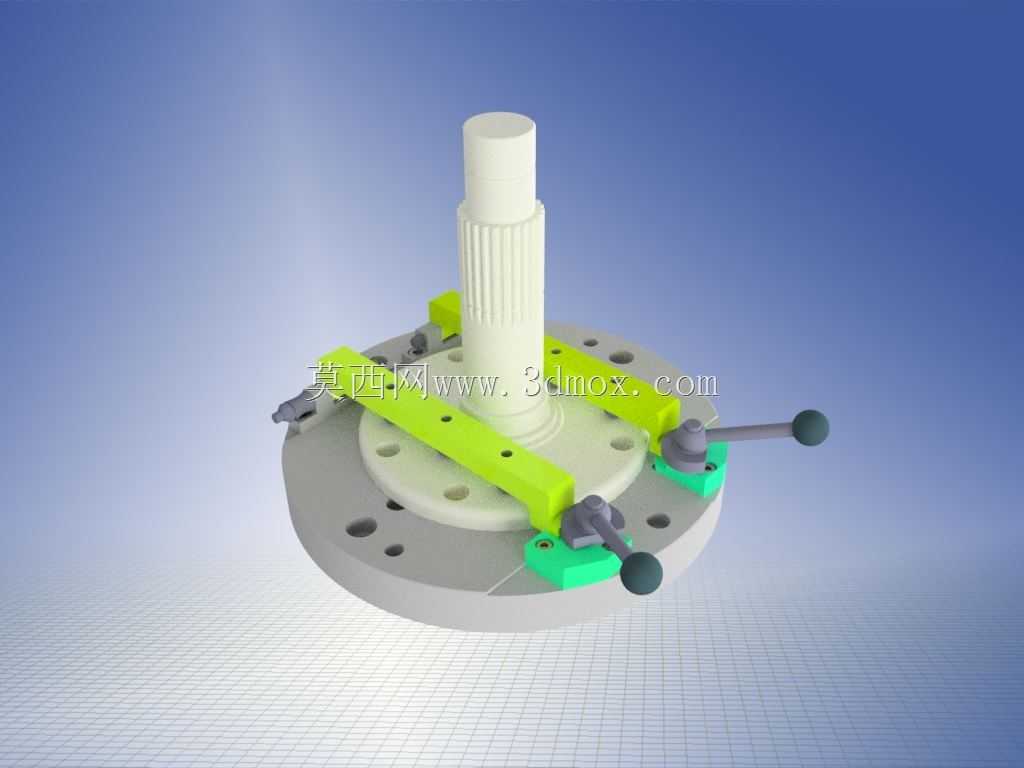

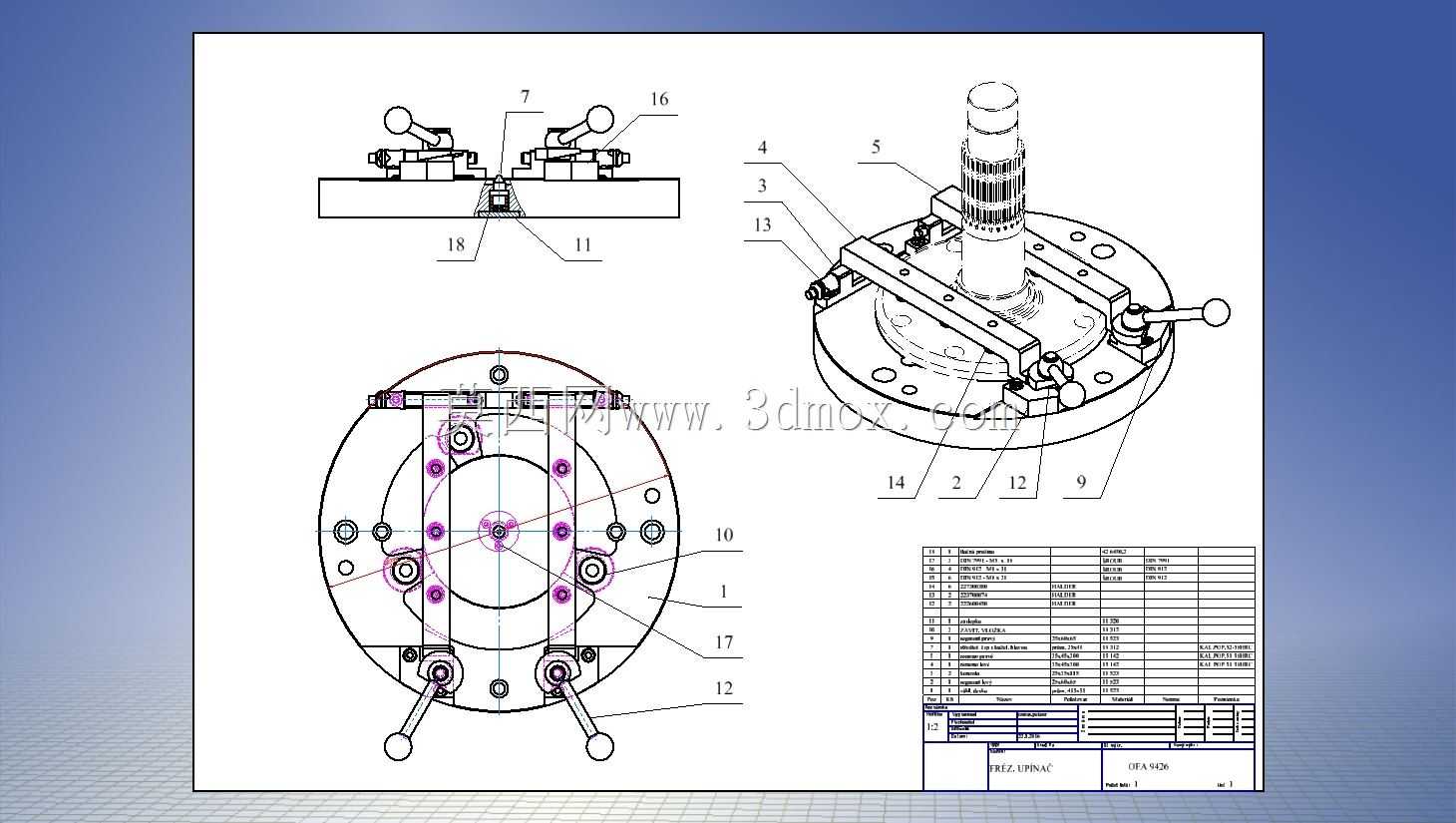

  夹具的核心功能围绕轴类工件的定位、夹紧、分度转位三个核心需求设计:底座采用圆盘式结构,底部可直接匹配铣床工作台的T型槽安装边界,底座上的沉头孔位与通用铣床工作台槽距适配,安装时无需额外制作过渡连接板,直接通过T型螺栓即可完成固定,安装后底座上平面与工作台面的平行度可控制在0.02mm以内,保证装夹基准与加工基准的统一。中间的定位芯轴根据待加工轴的内孔或外圆基准设计,图中展示的芯轴带外花键结构,可直接与带内花键的轴件配合实现周向初定位,避免工件加工时出现周向窜动;若加工外圆定位的光轴,只需更换对应直径的定位衬套即可快速适配不同规格的轴件,衬套与底座的配合采用H7/h6间隙配合,更换时无需额外修配。

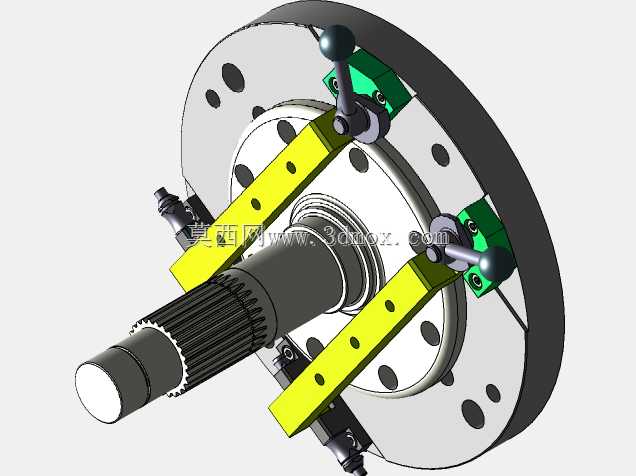

  夹紧结构采用双压条对称布局,两根亮绿色的加长压条跨在工件法兰端面上,压条两端通过可调螺栓与底座上的T型槽连接,夹紧时可根据工件法兰的实际厚度调整螺栓伸出长度,压条与工件接触的端面镶有铜质垫片,避免夹紧力过大压伤工件已加工表面;两套带手柄的偏心夹紧机构分布在底座两侧,相比传统螺旋夹紧,偏心夹紧的操作行程更短,工人只需扳动手柄即可完成夹紧与松开动作,单步操作时间不超过两秒,适合高频次的装夹作业。

  设计思路上优先考虑了手动操作的人机工程性:两个夹紧手柄的安装高度距离底座上平面120mm,操作时工人无需弯腰即可完成扳动,手柄端部的球形握把增大了接触面积,长时间操作也不会出现手部硌伤;底座上的分度定位孔采用沿圆周均布的锥销孔结构,转位时将定位销插入对应孔位即可保证分度精度,锥销的自锁特性可避免铣削过程中因切削振动导致销子脱出,分度精度可满足普通铣削加工±2′的角度公差要求。

  从安装边界来看,整套夹具的最大外圆直径控制在320mm以内,总高度(含定位芯轴)不超过280mm,可适配绝大多数中小型立式铣床的工作台行程范围,不会出现夹具超程无法移动的问题;底座上的减重孔在保证结构刚性的前提下降低了夹具自重,单人即可完成搬运与安装,无需借助起重设备。压条的长度设计为可调节结构,最长可适配法兰直径200mm以内的轴类工件,最小可装夹法兰直径80mm的工件,覆盖了常规传动花键轴、输出轴、齿轮轴等常见轴类零件的铣削加工需求。

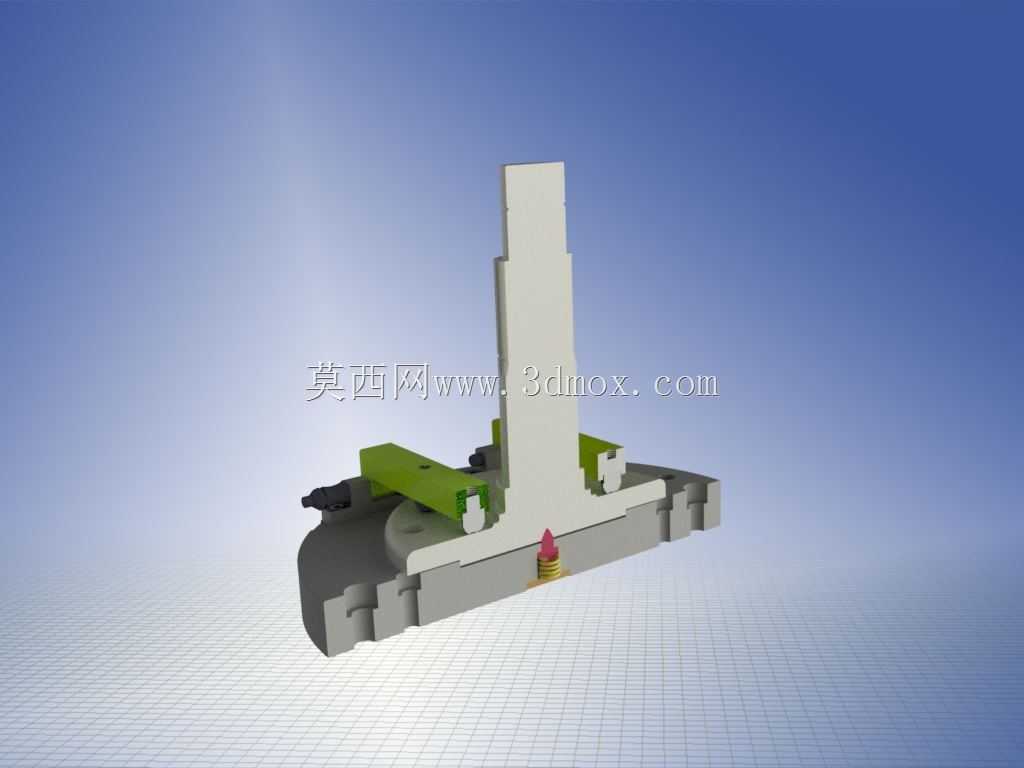

  实际使用中,这套夹具可完成轴件上键槽、扁位、径向孔、花键侧隙等特征的铣削加工,加工时切削力通过压条直接传递到底座,再通过底座传递到机床工作台,定位芯轴只承受周向扭矩,避免芯轴受径向切削力出现弯曲变形,长期使用后芯轴的磨损量可控制在0.01mm以内,维护时只需更换磨损的定位衬套与偏心轮即可,整体维护成本极低。相比液压、气动类自动夹具,这套手动夹具无需外接动力源,适合没有气源、液压站的普通加工车间使用,结构简单可靠,故障率极低,新工人只需简单培训即可独立操作。
