手动杠杆式铣削加工定位夹紧工装

　　这套手动操作的铣削加工夹紧装置，主要适配立式铣床、小型数控铣削设备的工序装夹需求，多用于中小批量异形结构件的平面、槽位、侧向轮廓铣削加工场景，能在不依赖气动、液压动力源的普通机加工车间工位直接部署，适配没有集中气源供给的零散加工工位，也可作为临时补加工工序的快速装夹载体，减少专用液压夹具的部署成本与准备周期。整套机构以厚重的矩形铸铁底座作为安装基体，底座底面做精磨处理，可直接贴合铣床工作台的T型槽台面，通过底座周边预留的螺栓穿装孔完成与机床台面的锁紧固定，安装边界可适配多数中小型立式铣床的工作台行程范围，不会超出机床X、Y轴的有效加工行程，装夹后工件的加工区域完全处于铣刀的可达作业范围内，无需额外垫高或转接安装板。

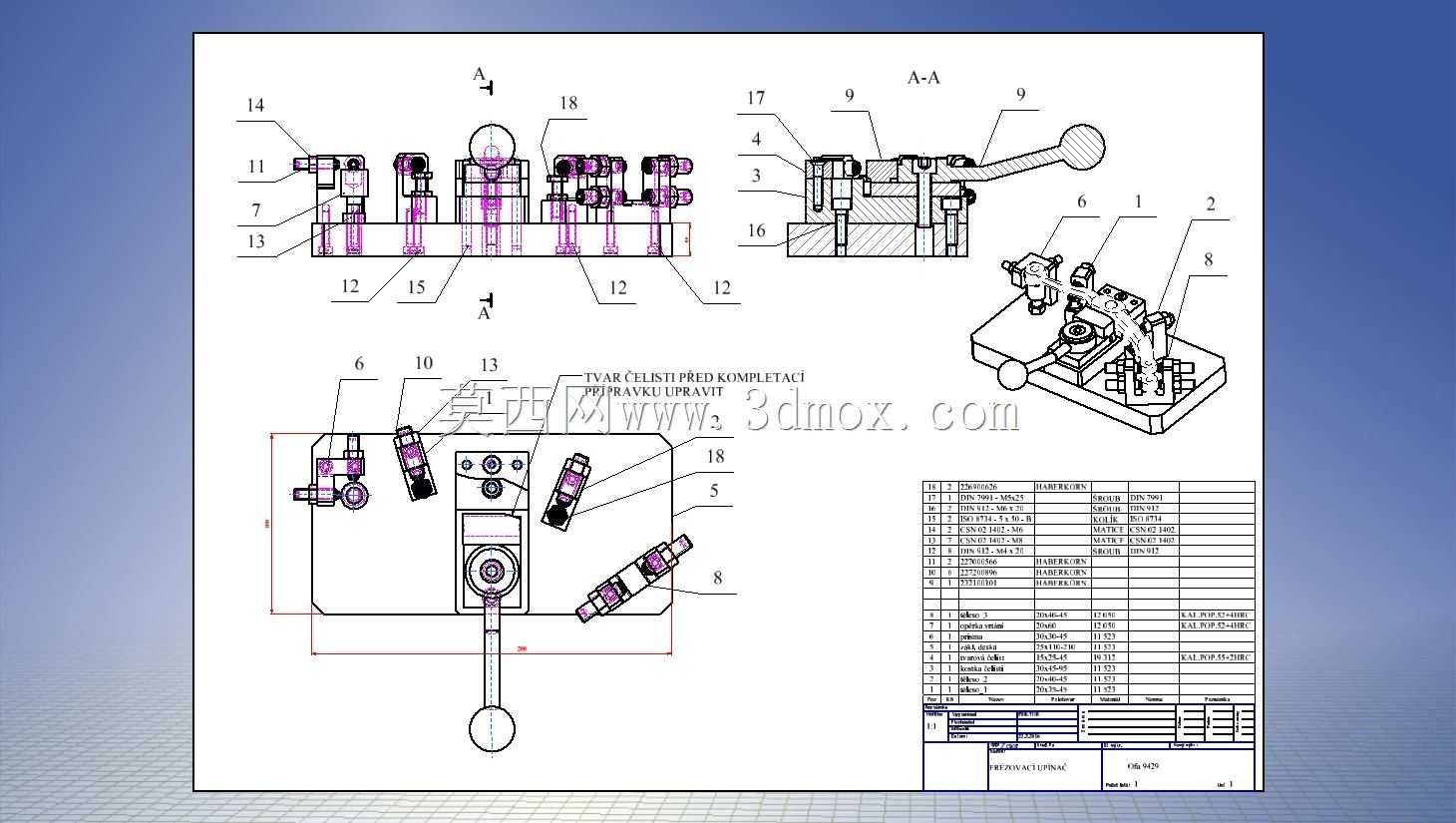

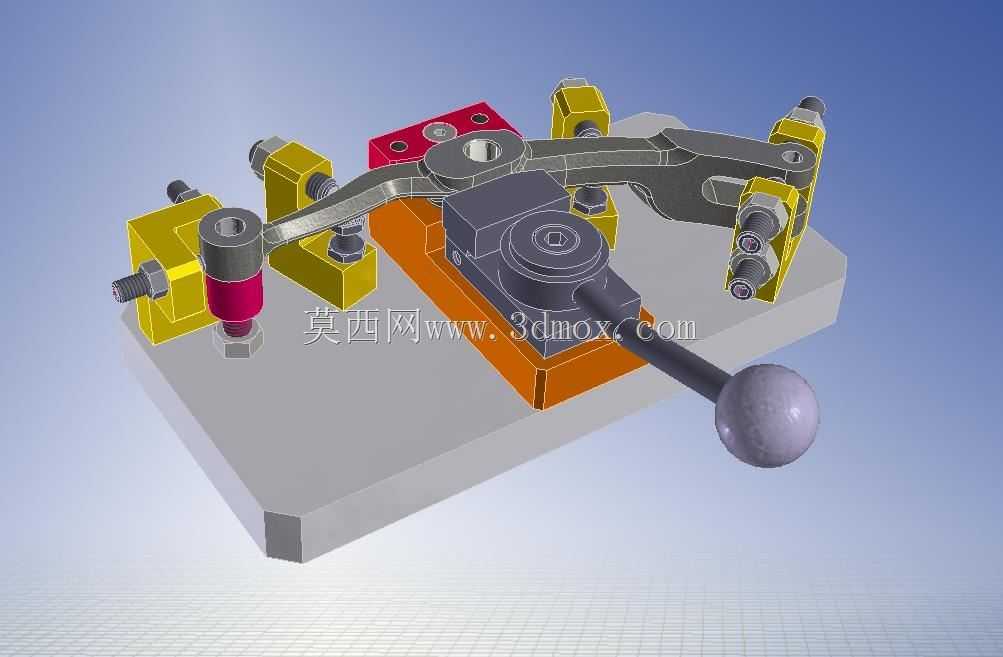

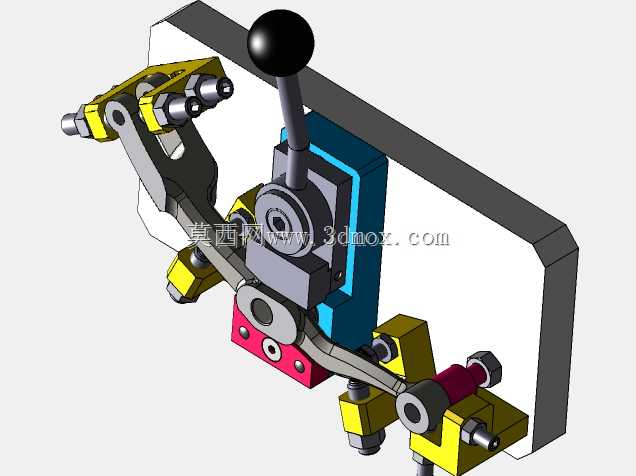

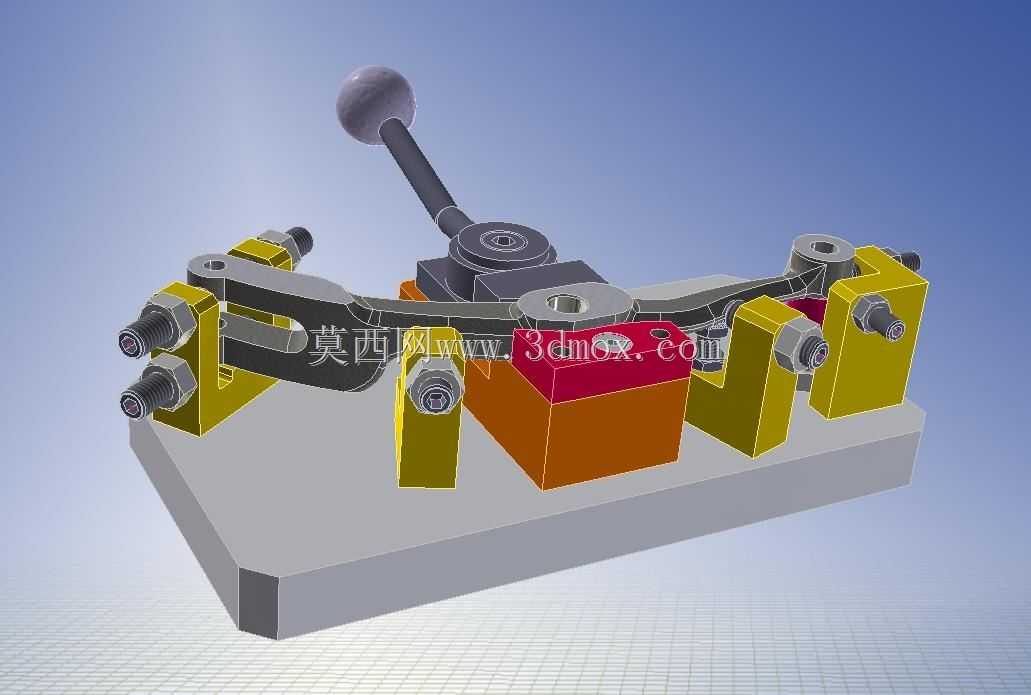

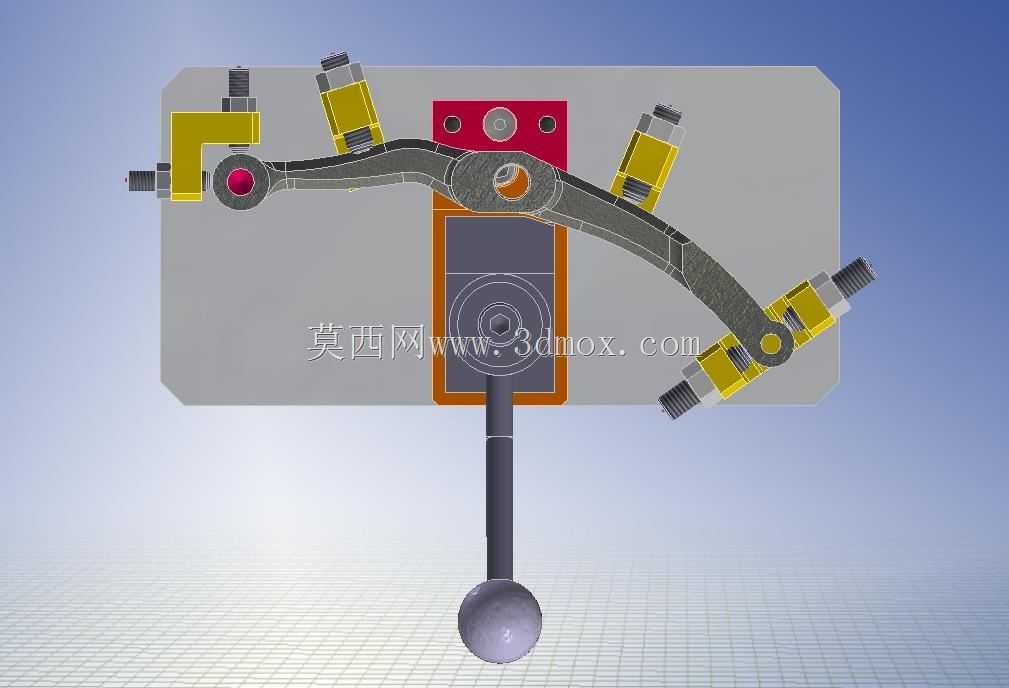

　　夹紧执行部分采用多组侧推式压块配合顶部杠杆压臂的组合结构，针对异形连杆类、小型支座类工件的外形轮廓做了定位型面匹配，其中橙色的定位块直接贴合工件的基准面，限制工件三个方向的移动自由度，两侧黄色的L型支座上集成了可调式螺栓顶紧结构，可根据工件的实际尺寸偏差微调顶紧行程，补偿毛坯件的尺寸公差，避免过定位导致的工件装夹变形。顶部的手动操作杆采用球头手柄设计，操作时的握持力矩符合人机工程要求，操作人员单手即可完成夹紧与松脱动作，杠杆机构的力放大比经过匹配设计，仅需施加较小的手动力即可输出足够的夹紧力，抵抗铣削加工过程中铣刀切削带来的径向与轴向冲击力，避免加工过程中工件移位导致的尺寸超差或打刀问题。整套夹具的定位元件与夹紧元件做了模块化拆分，

　　定位块、压块、顶紧螺栓均可根据加工工件的型号快速更换，无需重新制作整套底座，可适配同系列不同规格工件的装夹需求，降低多品种小批量生产的工装制作成本。在设计逻辑上，这套夹具优先规避了排屑不畅的问题，所有定位面与夹紧点的下方都预留了切屑滑落空间，铣削产生的铁屑不会堆积在定位基准面上，每次装夹前仅需简单吹扫即可保证定位精度，不会因为切屑垫在工件下方导致装夹倾斜。夹紧力的作用点全部对准工件下方的支撑刚性区域，避开工件的薄壁悬空位置，防止夹紧力造成的工件弹性变形，保证铣削加工后的尺寸精度与形位公差符合工序要求。操作端的手柄位置设置在夹具的侧向非加工区域，操作人员装卸工件时不会进入铣刀的作业危险区间，操作过程中无需将手伸入加工区域，降低装夹操作的安全风险。整套机构的运动副都做了耐磨处理，铰接位置采用销轴配合衬套的结构，长期反复使用也不会出现过大的配合间隙，保证夹紧位置的重复精度，减少日常维护的工作量。
