手动杠杆式钻孔定位夹紧工装结构

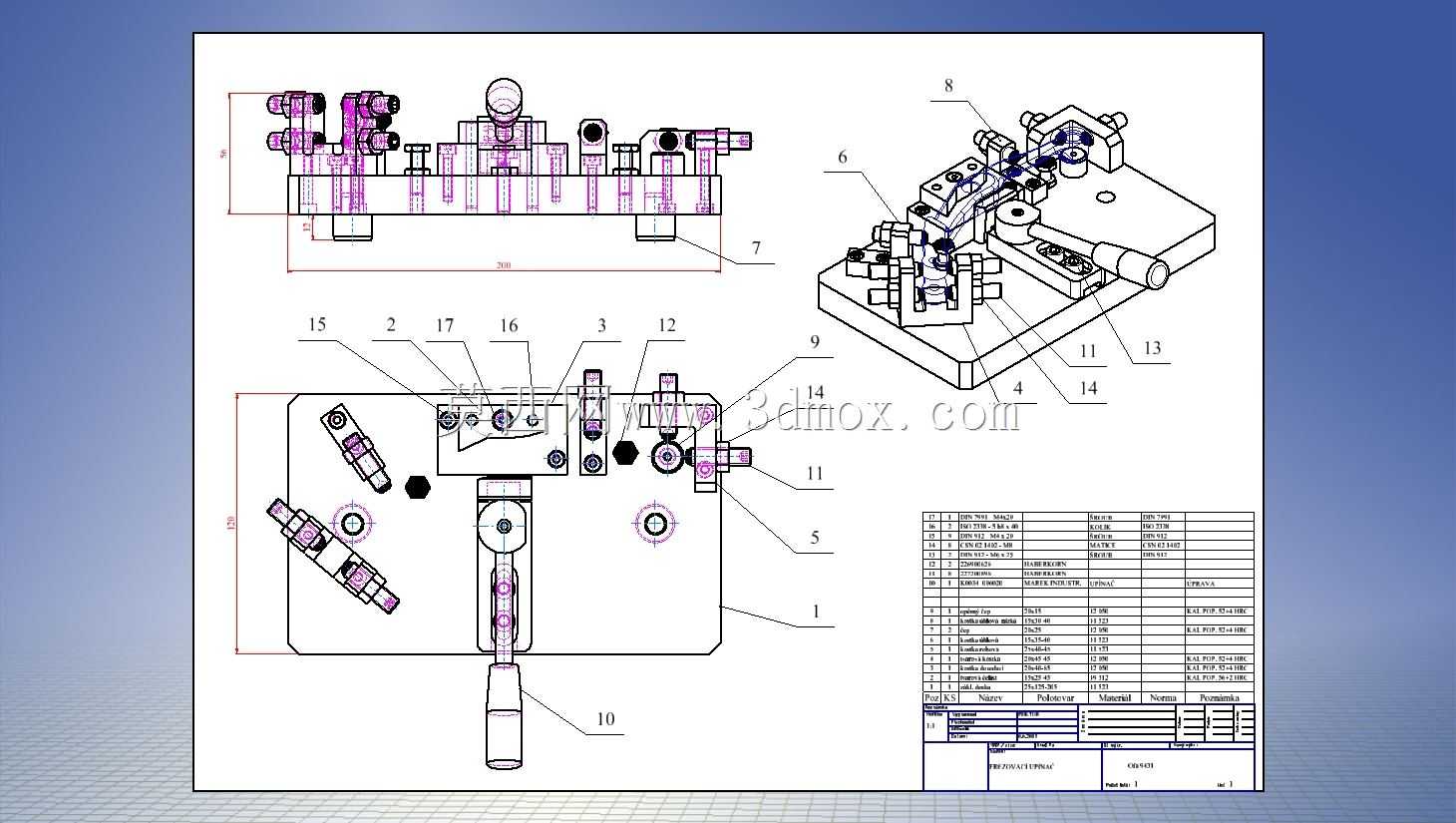

　　这套钻孔定位夹紧工装主要适配台式钻床、立式摇臂钻床的单件小批量零件钻削工序，在五金加工、小型机械零部件修配、工装试制车间场景中应用广泛，可替代通用台虎钳完成异形零件的孔位加工装夹，避免通用夹具装夹异形件时出现的定位偏移、装夹变形问题。整套工装以矩形钢制底座为安装基体，底座上预先加工有与机床工作台T型槽匹配的安装沉孔，可通过T型螺栓直接固定在钻床工作台面上，安装时需保证夹具定位面与钻床主轴轴线垂直，底座的平面度公差控制在0.02mm以内，避免装夹后零件孔位出现垂直度超差。工装的定位模块采用分体式可调结构，针对不同外形的待加工零件，可更换不同厚度的定位挡块，定位挡块通过内六角螺钉固定在底座的T型槽内，定位面经过淬火处理，

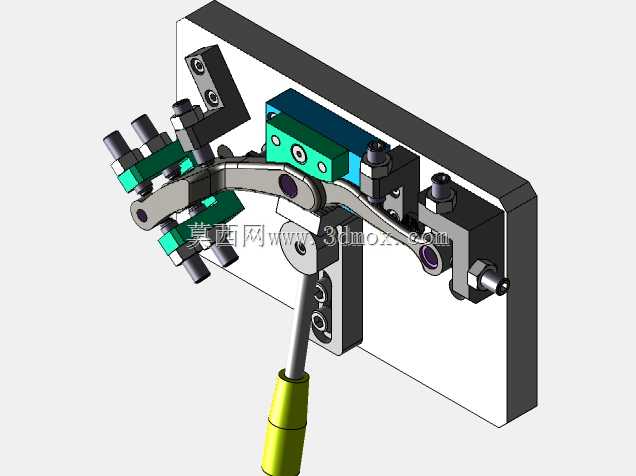

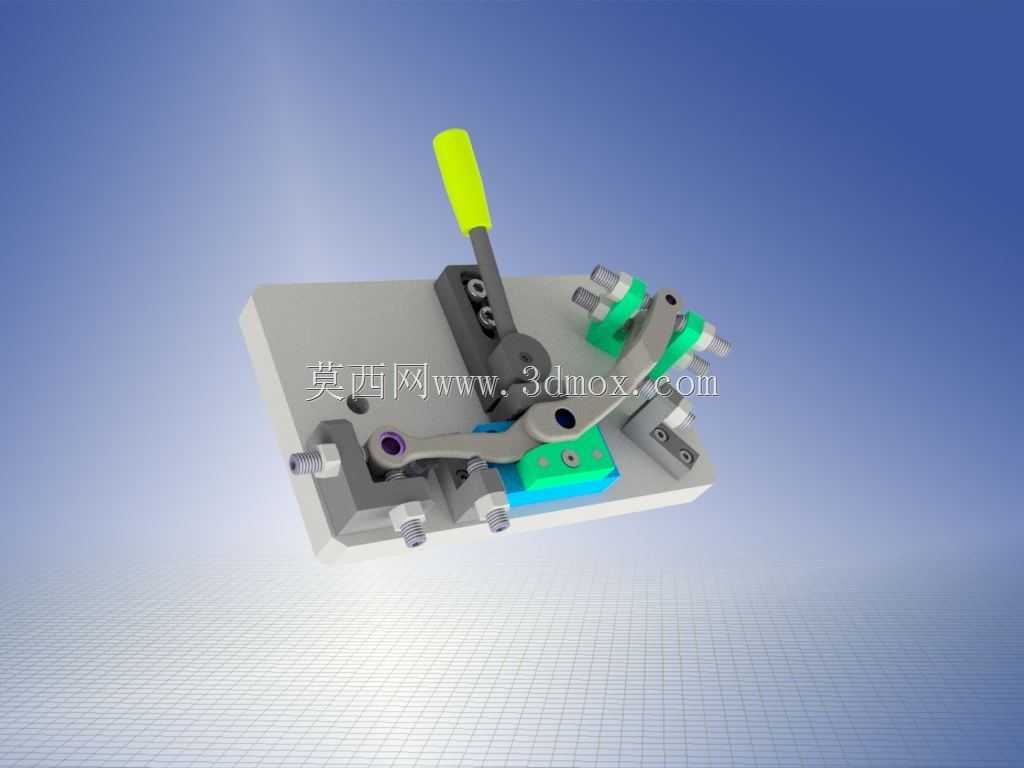

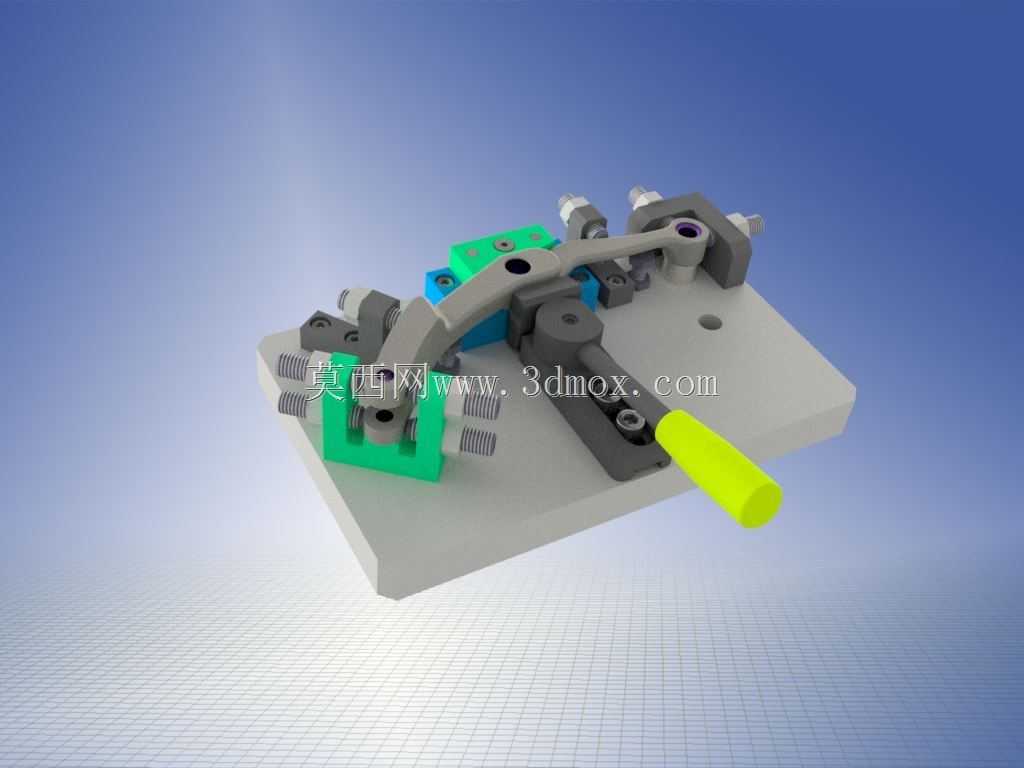

　　硬度达到HRC45-50，长期使用不会出现磕碰凹陷，保证重复定位精度稳定在0.03mm以内。夹紧机构采用杠杆式手动压合结构，操作端配备荧光黄绿色的绝缘手柄，操作时扳动手柄即可通过杠杆增力结构将夹紧力传递到压头位置，压头采用浮动式设计，可自适应零件表面的微小角度偏差，避免单点夹紧造成的零件翘起，整套杠杆机构的铰接点均配备耐磨铜套，铰接间隙控制在0.01mm以内，反复扳动不会出现旷量，夹紧行程可通过压杆上的调节螺母进行微调，适配不同厚度的待加工零件。工装的辅助支撑模块分布在零件钻孔位置的下方，可根据钻孔位置调整支撑块的位置，避免钻削过程中零件因切削力产生向下的变形，支撑块采用硬质合金镶片，耐磨性优异，钻削时不会被钻头刮伤。

　　整套工装的所有外露零部件均经过发黑防锈处理，非加工面打磨去除毛刺，操作时不会划伤操作人员手部。在实际使用过程中，操作人员只需将待加工零件靠紧定位挡块，扳动夹紧手柄即可完成装夹，单件装夹时间不超过5秒，相比通用台虎钳的装夹效率提升60%以上，同时可保证同批次零件的孔位一致性，减少后续孔位校正的工序。设计这套工装时，重点考虑了手动操作的人机工程学，手柄的操作高度距离底座安装面120mm，操作人员站在钻床工位前无需过度弯腰即可完成操作，手柄的扳动角度控制在35度以内，操作行程短，长时间重复操作也不会产生明显的疲劳感。工装的整体外形尺寸控制在280mm×200mm×110mm范围内，不会占用钻床工作台过多的操作空间，底座边缘预留有拓展螺孔，

　　后续可根据加工需求加装气动夹紧模块，升级为半自动装夹结构，适配小批量流水线的钻削工序。在结构细节上，所有的紧固件均采用内六角圆柱头螺钉，螺钉头部沉入安装面以下，不会出现突出的棱角，工装的铰接位置预留有润滑油注油孔，日常维护时只需定期注入少量润滑脂即可保证机构动作顺畅，无需复杂的拆解保养。针对钻削过程中产生的铁屑，底座表面设计有倾斜的排屑斜面，加工产生的铁屑可顺着斜面滑落至工作台的排屑槽内，不会堆积在定位面和夹紧机构的缝隙中，清理时只需用毛刷简单清扫即可，减少日常维护的工作量。
