机加工用圆形基座压紧式铣削工装

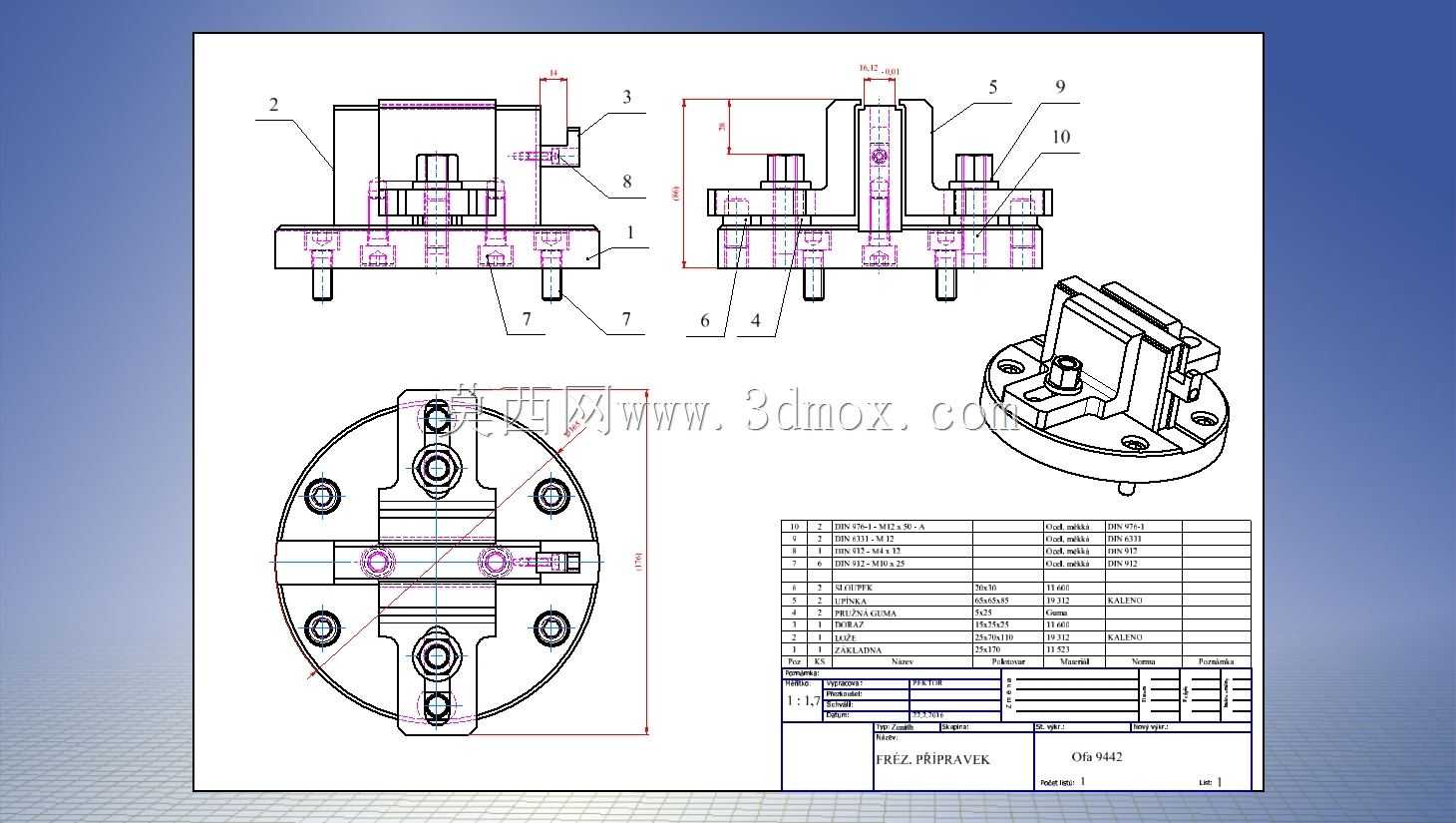

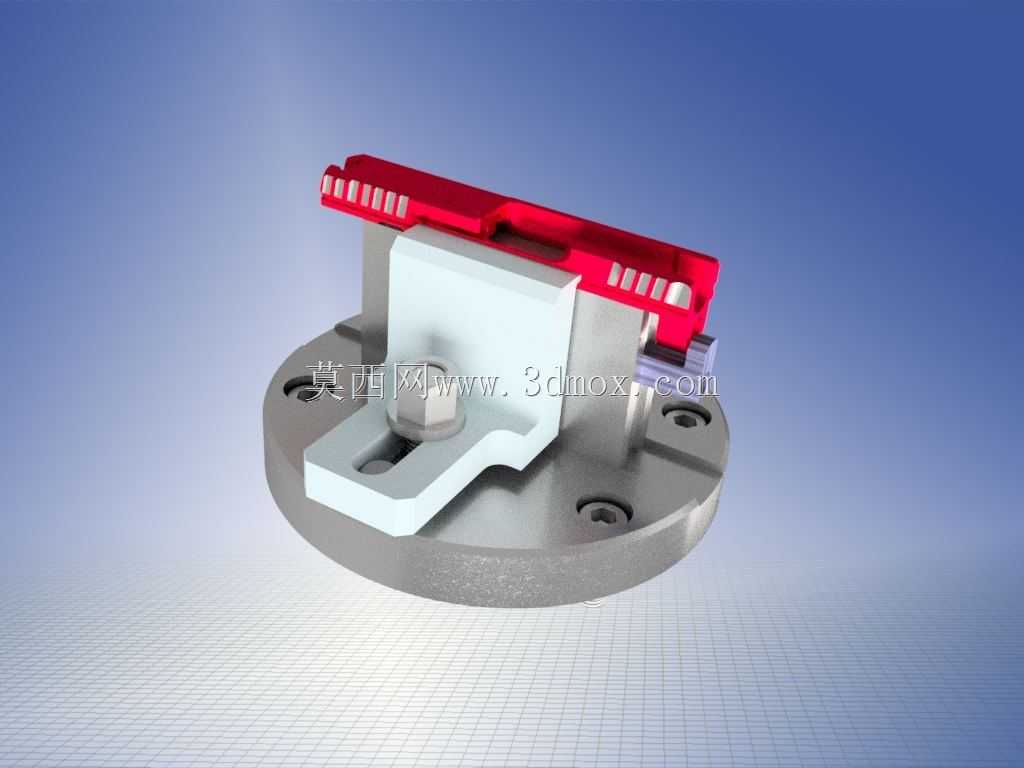

　　在立式铣床、加工中心的批量零件铣削工序中，工件的定位精度与装夹刚性直接决定了加工面的形位公差与表面质量，这款圆形基座的压紧式铣削工装，正是针对中小型块状零件的平面、台阶面铣削场景设计的专用装夹结构。工装整体采用圆形法兰式基座作为承载主体，基座底面为精加工平面，可直接贴合机床工作台的T型槽台面，通过基座上预设的四个沉头安装孔，配合T型螺栓与机床工作台完成刚性固定，安装时可根据加工工位需求，在工作台任意位置完成固定，适配不同行程的立式铣床与中小型加工中心的工作台安装边界，基座直径控制在常规小型工装的适配范围内，不会占用过多工作台空间，可在同一台面上并排布置多套工装实现多工件同步装夹，提升批量加工效率。

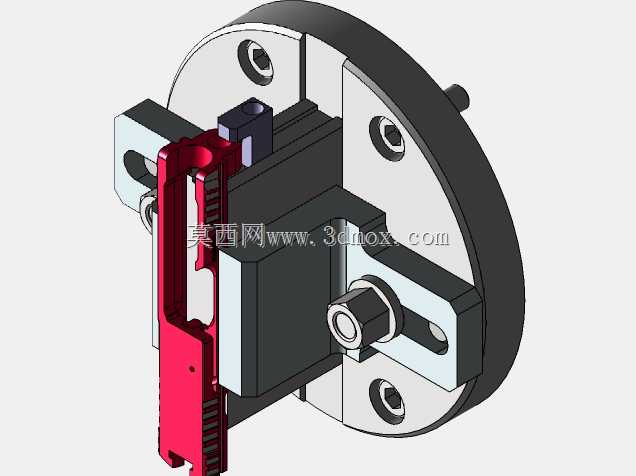

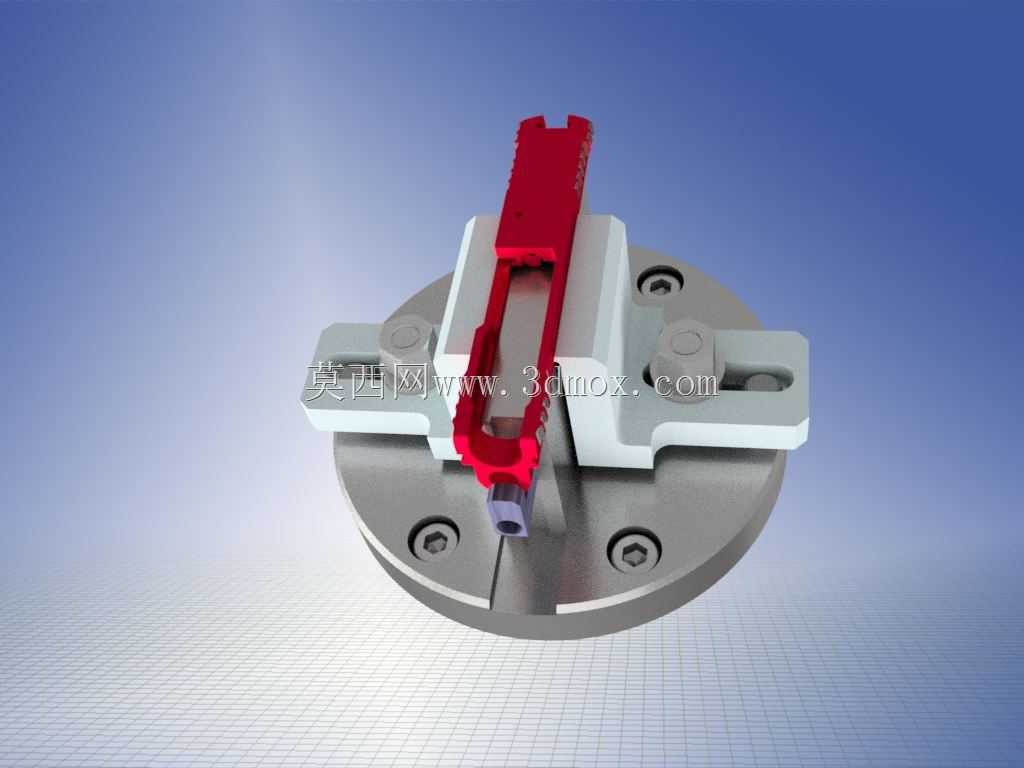

　　工装的核心定位结构采用立式定位块与侧向可调压紧组件配合的形式，中间的立式定位块为精加工直角结构，可对工件的两个相邻基准面完成贴合定位，限制工件的X、Y向平动自由度与绕Z轴的转动自由度，定位块通过基座中心的T型槽与锁紧螺栓固定，可根据工件的尺寸规格更换不同高度与宽度的定位块，适配不同外形尺寸的块状零件装夹需求。侧向的压紧组件采用带齿纹的红色压条与滑动式压块结构，压条上的等距齿纹可实现压紧位置的无级调节，针对不同长度的工件，可快速调整压块在压条上的固定位置，保证压紧力作用点落在工件的刚性支撑区域上方，避免装夹变形导致的加工尺寸超差。压块下方设置有弹性缓冲垫，在压紧过程中可避免压块直接刮伤工件已加工表面，同时补偿工件毛坯面的平面度误差，保证装夹贴合度。

　　工装前端设置有快换式压紧螺栓组件，采用标准外六角螺栓配合开口压爪结构，拧紧螺栓时压爪会向下施加垂直压紧力，将工件牢牢压在基座支撑面上，限制工件的Z向平动与绕X、Y轴的转动自由度，实现六个自由度的完全约束，满足铣削加工的全定位要求。压爪采用开口式设计，装卸工件时无需完全拧下螺栓，只需松开螺栓后将压爪转开即可快速取放工件，大幅缩短单件装夹的辅助时间，适配批量生产的节拍要求。

　　设计过程中重点考虑了铣削加工的受力特性，铣削过程中刀具会对工件产生较大的径向切削力与轴向冲击力，因此基座采用高刚性的整体式结构，所有连接部位均采用刚性锁紧设计，避免加工过程中出现工装颤振导致的加工振纹。压条与基座的连接采用嵌入式滑槽结构，可承受较大的侧向切削力，避免压紧组件在切削力作用下发生位移。同时工装的所有突出结构均做了倒角处理，避免操作人员装卸工件时被尖锐边角划伤，也可避免加工过程中刀具与工装发生意外碰撞时的结构损坏。

　　在实际应用场景中，这类工装特别适配小型五金零件、液压阀块、小型传动零件的铣削工序，相比通用机用虎钳，这类专用工装的定位重复精度更高，装夹速度更快，且可根据零件的特殊外形定制定位块与压爪结构，解决异形零件难以用通用夹具装夹的问题。工装的所有零部件均采用模块化设计，易损件如压爪、定位块均可快速更换，日常维护成本低，长期使用后只需更换磨损的定位面与压紧部件即可恢复工装精度，无需整体更换，可有效降低生产车间的工装投入成本。在加工前的工装调试阶段，只需将工装固定在工作台后打表找正基座的定位基准面，后续批量装夹工件时无需重复找正，只需将工件靠紧定位块后锁紧压紧组件即可开始加工，大幅降低操作人员的调试难度，即使是经验不足的操作人员也可快速完成装夹操作，保证批量加工的尺寸一致性。
