圆盘式钻孔定位夹持工装结构设计

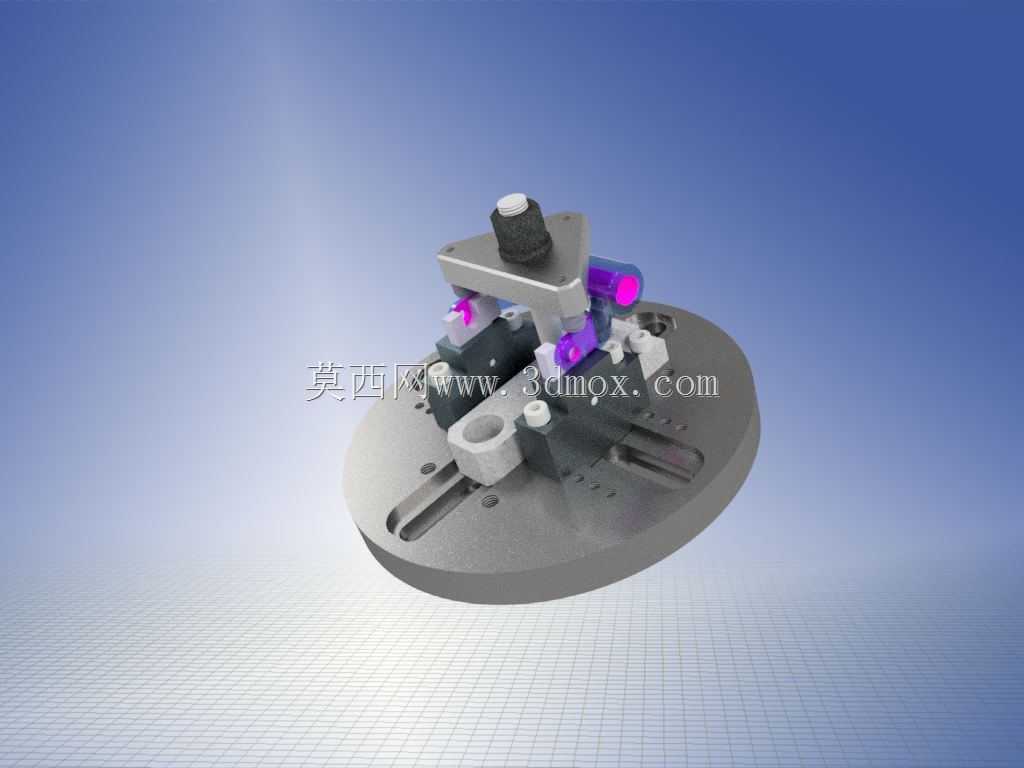

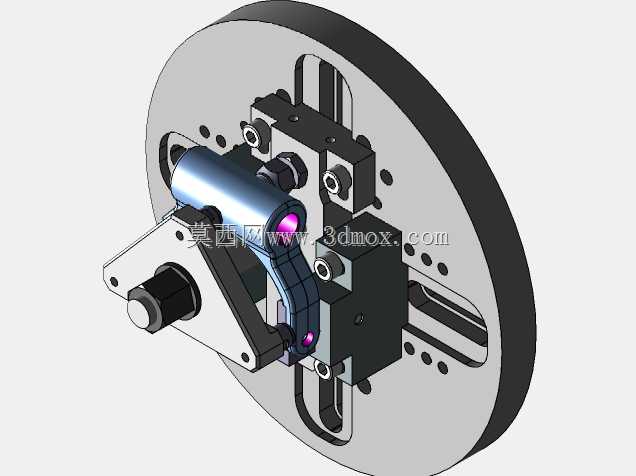

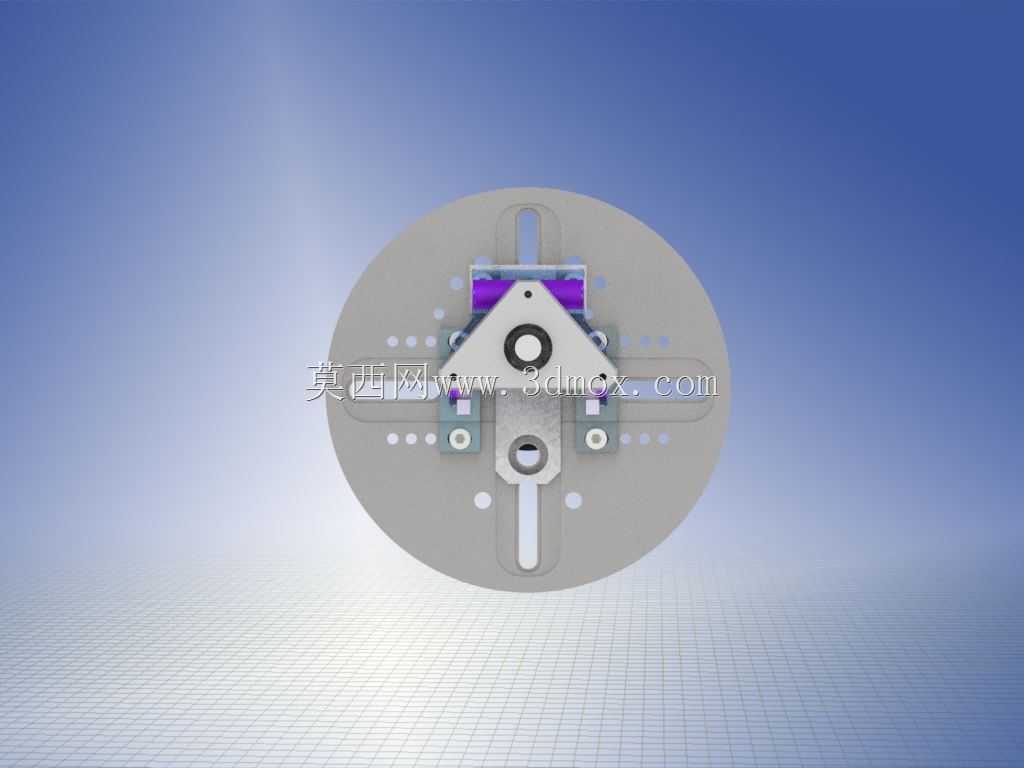

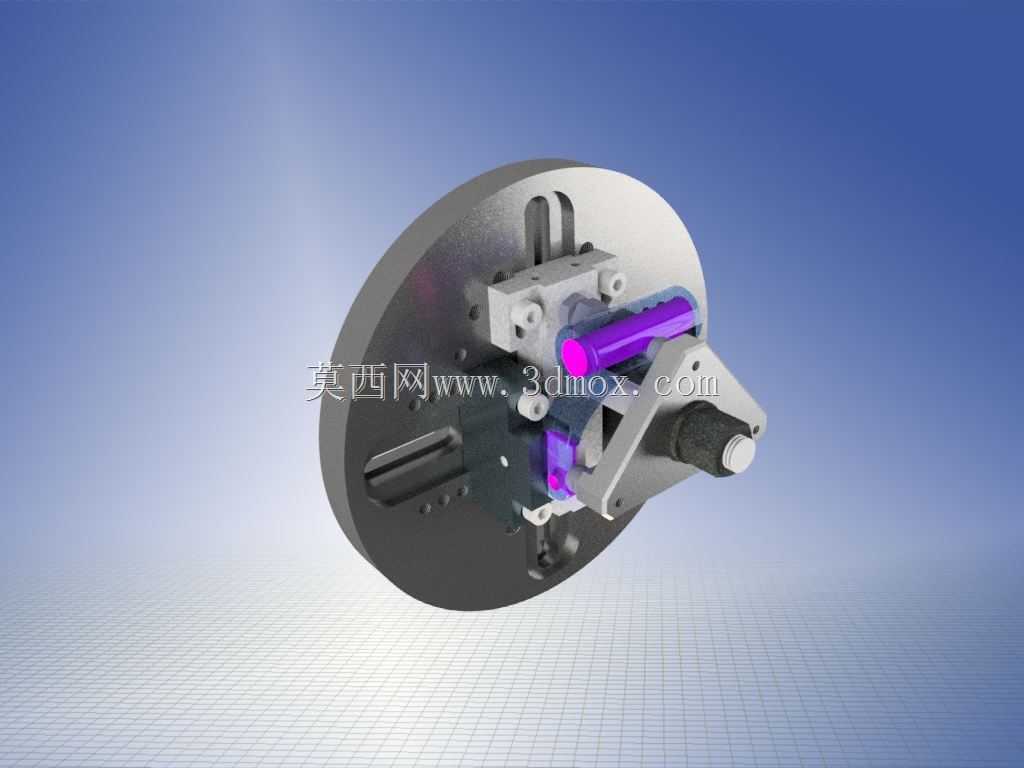

　　这款圆盘式钻孔夹持工装，主要适配立式钻床、摇臂钻床的轴类、小型异形件钻孔工序，在中小批量机械加工车间的钻工工位应用十分普遍，尤其适合需要保证钻孔位置度、避免工件装夹变形的加工场景。从结构布局来看，主体采用圆形法兰式安装基座，基座上开设多组平行T型槽，可根据待加工工件的外形尺寸调整夹持组件的固定位置，安装时可直接通过基座外圈的螺栓孔固定在钻床工作台面上，也可配合回转工作台使用，实现同工件多工位等分钻孔的快速切换，基座的厚度设计充分考虑了钻削过程的抗振需求，避免钻孔时出现基座颤振影响孔壁粗糙度。夹持单元采用模块化组合设计，包含固定定位块、活动压块、侧向顶紧组件三个核心部分，固定定位块上开设V型定位面，

　　可直接适配直径在一定范围内的圆柱类工件，无需更换定位件就能完成不同规格轴件的径向定位；活动压块采用斜面增力结构，拧紧锁紧螺栓时可通过斜面传动产生垂直于工件表面的压紧力，压块接触工件的面镶嵌紫铜垫片，防止装夹过程中刮伤工件已加工表面，同时增大接触摩擦力避免钻削时工件发生周向转动。侧向顶紧组件主要针对异形工件的辅助定位，当待加工件外形不规则、无法通过V型面完全定位时，可调整侧向顶紧螺钉的伸出长度，从工件侧面施加辅助顶紧力，抵消钻头切入时产生的径向切削力，防止工件偏移。整个夹持机构的行程设计覆盖了常见小型机械零件的钻孔装夹需求，活动压块的开合行程可满足最大装夹宽度范围内的工件快速装卸，无需完全拆卸压块就能完成工件上下料，减少装夹辅助时间。

　　从设计思路上看，这款工装没有采用复杂的气动或液压夹紧结构，全部采用纯机械螺纹传动夹紧，一方面降低了工装的制造成本，普通机加工车间就能完成所有零件的加工装配，另一方面纯机械结构的可靠性更高，在车间多粉尘、多切削液的工况下不会出现密封件损坏、动力失效的问题，日常维护仅需定期在螺纹配合处涂抹润滑脂即可。工装的对刀基准设置在基座的中心定位孔处，首次安装时可通过百分表找正基座中心与钻床主轴的同轴度，后续加工同批次工件时无需重复找正，直接将工件靠紧定位面夹紧即可开始钻孔，能有效降低钻工的操作难度，即使是经验不足的新操作工也能快速装夹出合格的工件。在钻孔深度控制方面，工装的夹持高度预留了足够的钻头行程空间，可适配不同长度的麻花钻、扩孔钻、铰刀，

　　加工盲孔时可配合钻床的深度标尺直接控制孔深，加工通孔时基座对应钻头伸出的位置开设漏屑槽，钻削产生的铁屑可直接从漏屑槽排出，不会堆积在夹持面上影响后续工件的定位精度。针对需要加工斜孔的场景，这款工装的夹持组件还可配合角度垫铁调整倾斜角度，调整时可通过基座上的刻度线快速设定倾斜角度，无需借助角度尺反复测量，能满足部分零件斜油孔、斜安装孔的加工需求。整个工装的所有受力零件均采用45号钢调质处理，关键定位面经过淬火处理提升耐磨性，长期使用后若出现定位面磨损，可单独更换磨损的定位块，无需更换整个工装基座，大幅降低了工装的长期使用成本。在实际生产场景中，这类钻孔夹具常被用于加工小型轴类零件的径向销孔、法兰盘类零件的连接孔、小型支架类零件的安装孔，相比通用台虎钳装夹，其定位精度更高，装夹效率更快，能有效保证钻孔的位置度公差，减少后续装配时的孔位锉修工作量，是机加工车间钻工工位不可或缺的通用工装之一。
