工业机械臂中空回转式末端执行器结构

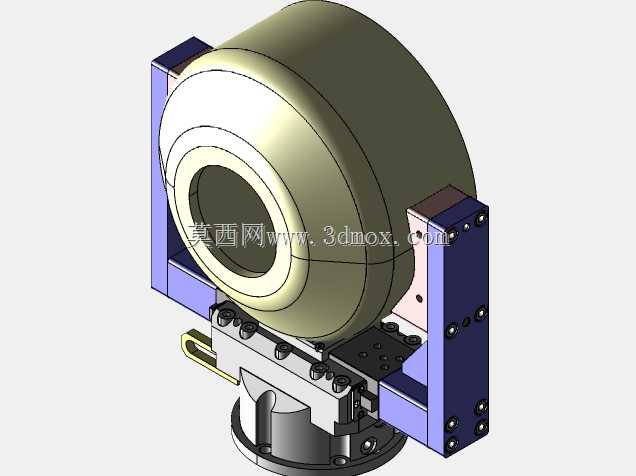

　　这款末端执行机构主要适配六轴工业机械臂的腕部安装接口，面向需要中空走线的自动化作业场景设计，常见于3C电子装配、新能源电芯搬运、线束加工等需要气路、电路从臂体内部穿至作业端的工位，能避免外置管线随臂体运动产生的缠绕、磨损问题，也能缩减末端整体外廓尺寸，让设备在狭窄工装空间内的动作更灵活。从结构布局来看，主体采用双侧支撑的安装框架，中间的中空回转主体预留了大直径过孔，可容纳多组气管、信号线缆甚至小型视觉检测镜头穿过，回转部分的支撑轴承采用交叉滚子结构选型思路，能同时承受径向载荷、轴向载荷与倾覆力矩，满足末端搭载夹爪、吸盘、旋转焊枪等不同作业模块时的负载刚性要求，不会在高速启停时出现偏摆抖动。安装侧的支架做了等距安装孔位设计，

　　孔位间距匹配主流工业机器人腕部的ISO标准安装法兰尺寸，不需要额外做转接板就能直接适配多款负载10-20kg级的通用机械臂，支架与回转主体的连接位置设计了可调式限位块，可根据实际作业需求限制回转角度范围，避免过度旋转拉扯内部管线。底部的连接基座做了定位止口设计，装配时能快速与臂体法兰完成同轴定位，减少现场安装的调校时间，基座上预留的走线槽与中空腔体完全连通，管线从臂体内部穿出后可直接进入回转主体中心，全程无外露弯折段，能大幅提升管线的使用寿命，减少设备日常维护的管线更换频次。从功能设计逻辑上，这款末端工具没有集成特定的作业执行端，属于通用型回转搭载平台，用户可根据自身工艺需求在回转输出端加装气动夹爪、真空吸盘、电动螺丝批、

　　点胶阀等不同作业模块，回转驱动部分可适配伺服电机或者旋转气缸安装，安装位的连接尺寸做了通用化设计，不需要二次加工就能匹配市面上多数标准旋转驱动元件。整体结构的外廓尺寸做了紧凑化处理，双侧支架的突出宽度控制在较小范围内，当机械臂进入工装夹具密集的工位作业时，不会和周边的工装、工件产生干涉，回转主体的外壳采用圆弧过渡设计，没有尖锐凸起，避免运动过程中剐蹭周边设备或者操作人员。在细节设计上，所有紧固件都采用内六角圆柱头螺钉，沉头安装后螺钉头不会突出零件表面，进一步降低了干涉风险；支架与回转主体的配合面做了精加工处理，装配后同轴度公差可控制在0.02mm以内，保证回转过程中末端作业模块的位置精度，满足高精度装配工位的重复定位要求。

　　这类中空式末端回转工具在自动化产线中的应用占比逐年提升，相比传统不带中空结构的末端旋转台，它的走线优势十分明显，尤其是在需要持续旋转作业的工位，比如圆柱形工件的圆周涂胶、线束的缠绕包覆、环形工件的圆周检测等场景，能实现360度连续回转而不限制管线长度，不需要额外设置管线拖链，整体结构更简洁，故障点更少。设计过程中也充分考虑了日常维护的便利性，双侧支架的盖板采用可拆卸式设计，拆开后就能直接接触到内部的轴承、密封件等易损部件，不需要将整个末端工具从机械臂上拆下就能完成易损件的更换，大幅缩短设备停机维护的时间。密封结构上，回转配合面采用了双唇形密封圈，能阻挡车间内的粉尘、切削液进入回转腔体内部，适配机加工、打磨等工况较为恶劣的作业场景，延长内部零件的使用寿命。
