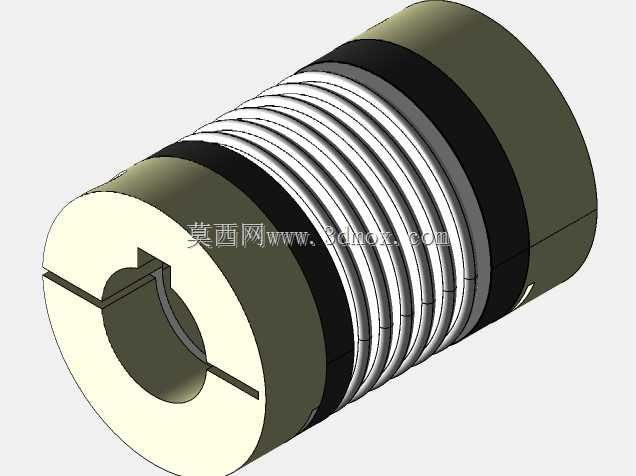

带键槽夹紧式波纹管挠性联轴器结构

　　在精密传动的轴系布局里，这类挠性联轴器常出现在伺服电机、编码器、微型丝杆传动模组这类对传动回差要求严苛的工位上，区别于刚性联轴器完全锁死两轴相对位置的特性，它的核心作用是补偿安装过程中两轴不可避免的径向、角向与轴向偏差，避免轴系因强制对中产生额外的交变弯曲应力，拉长轴承、轴件的疲劳寿命。从结构上看，两端的夹紧毂采用了开口缝加锁紧的固定方式，其中一端内孔加工有标准键槽，适配带键的输出轴，能在传递额定扭矩时避免轴与毂之间出现打滑位移，相比单纯的顶丝固定，夹紧式结构对轴表面的损伤更小，装拆时不需要在轴面加工顶丝坑，也更适合频繁调整工位的小型传动单元。中间段的薄壁波纹管是整个部件的挠性核心，采用多层薄壁金属波纹结构成型，

　　波纹的轮廓走向经过反复迭代，既保证了扭转方向的高刚性，确保传动过程中角传递的误差控制在极小范围内，又能在径向、角向产生可控的弹性变形，吸收两轴之间的不对中量。做三维建模的时候，首先要确定两端毂体的内孔尺寸边界，要匹配常用的微型伺服轴径范围，毂体的外径要和波纹管的外径做平滑过渡，避免台阶处出现应力集中，开口夹紧缝的宽度要兼顾锁紧时的形变余量和毂体的整体刚性，缝宽过大会导致锁紧后毂体圆度超差，过小则无法提供足够的夹紧力。键槽的尺寸要对应国标普通平键的公差范围，键槽的深度、宽度公差要和轴上键槽的配合公差匹配，避免装配时出现键卡滞或者间隙过大的问题。中间波纹管的建模要注意每一段波纹的曲率一致性，波峰波谷的圆角不能出现尖锐棱边，

　　否则实际加工成型时薄壁材料会在棱边处出现应力开裂，波纹管和两端毂体的连接段要预留足够的焊接结合面，确保连接强度能覆盖额定扭矩的传递需求，不会在高速正反转时出现连接部位脱落。实际选型安装时，要注意这类联轴器的允许不对中量是有边界的，径向补偿量通常在零点几毫米级别，角向补偿量在1度以内，轴向补偿量也仅为毫米级，不能因为它有补偿能力就放松安装对中的精度要求，过大的不对中量会让波纹管长期处于超设计范围的形变状态，大幅缩短使用寿命。安装时要先将两端毂体的锁紧螺丝松开，把轴插入毂体内孔到指定深度，注意不要让轴端顶到波纹管的端面，避免给波纹管施加额外的轴向预压，之后按照对角顺序逐步拧紧锁紧螺丝，保证夹紧力均匀分布在轴的圆周面上，

　　避免单边锁紧导致毂体偏斜。这类联轴器因为扭转刚性高、回差极小的特性，在3C设备的点胶模组、检测设备的分度传动、小型数控机床的进给轴这类需要精准传递转角的工位上应用非常广泛，相比梅花型弹性联轴器，它没有中间弹性体的老化问题，在高低温环境下的性能稳定性更好，也不会出现弹性体磨损导致的传动间隙增大问题，适合长期在稳定工况下运行的精密传动场景。建模过程中还要注意整体的动平衡考量，两端毂体的同轴度公差、波纹管的壁厚均匀性都会影响高速运转时的振动水平，所以在结构设计时要尽量保证各部分的质量分布对称，夹紧螺丝的安装位置要做对称布局，避免高速旋转时产生不平衡量带动整个轴系振动。
