多级平行轴直齿传动齿轮箱结构设计

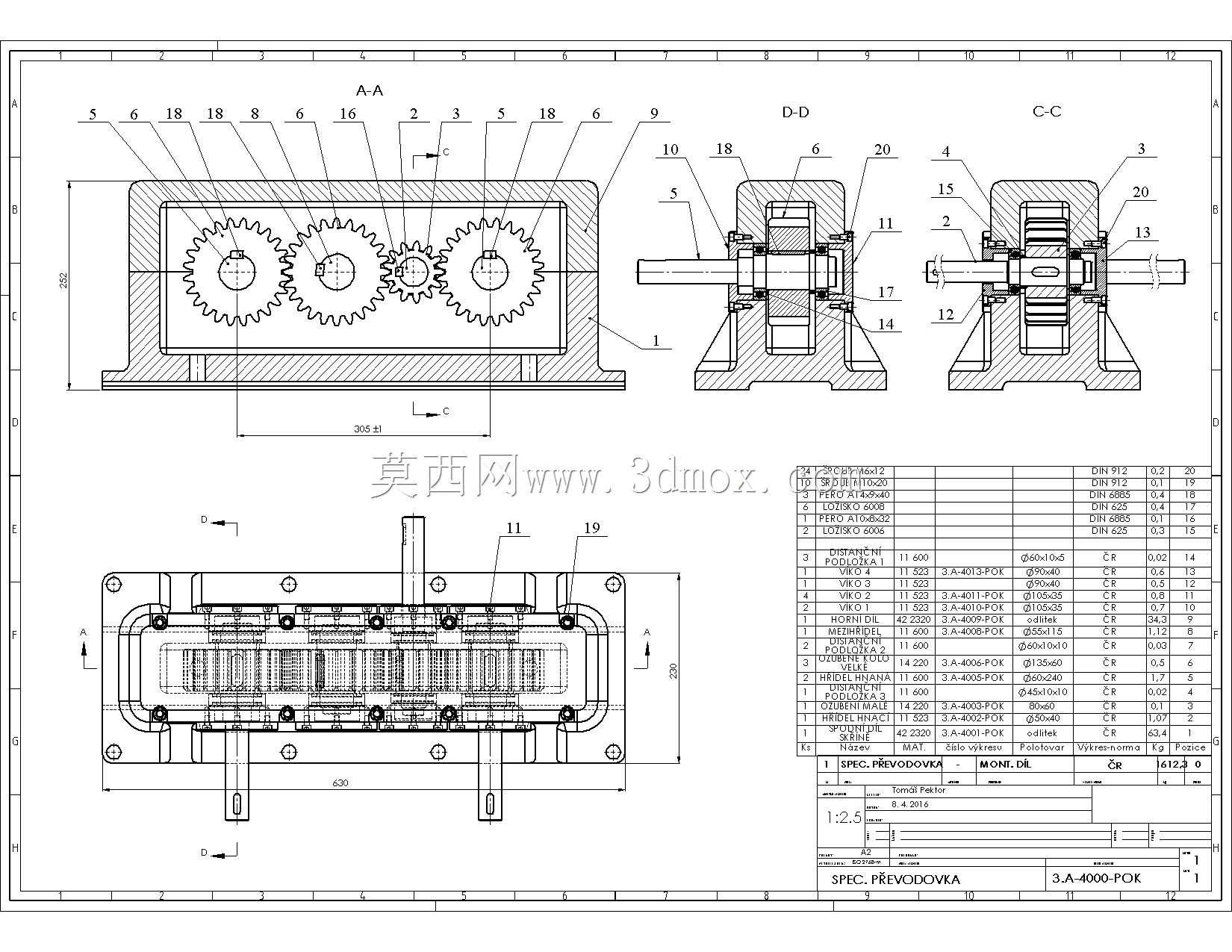

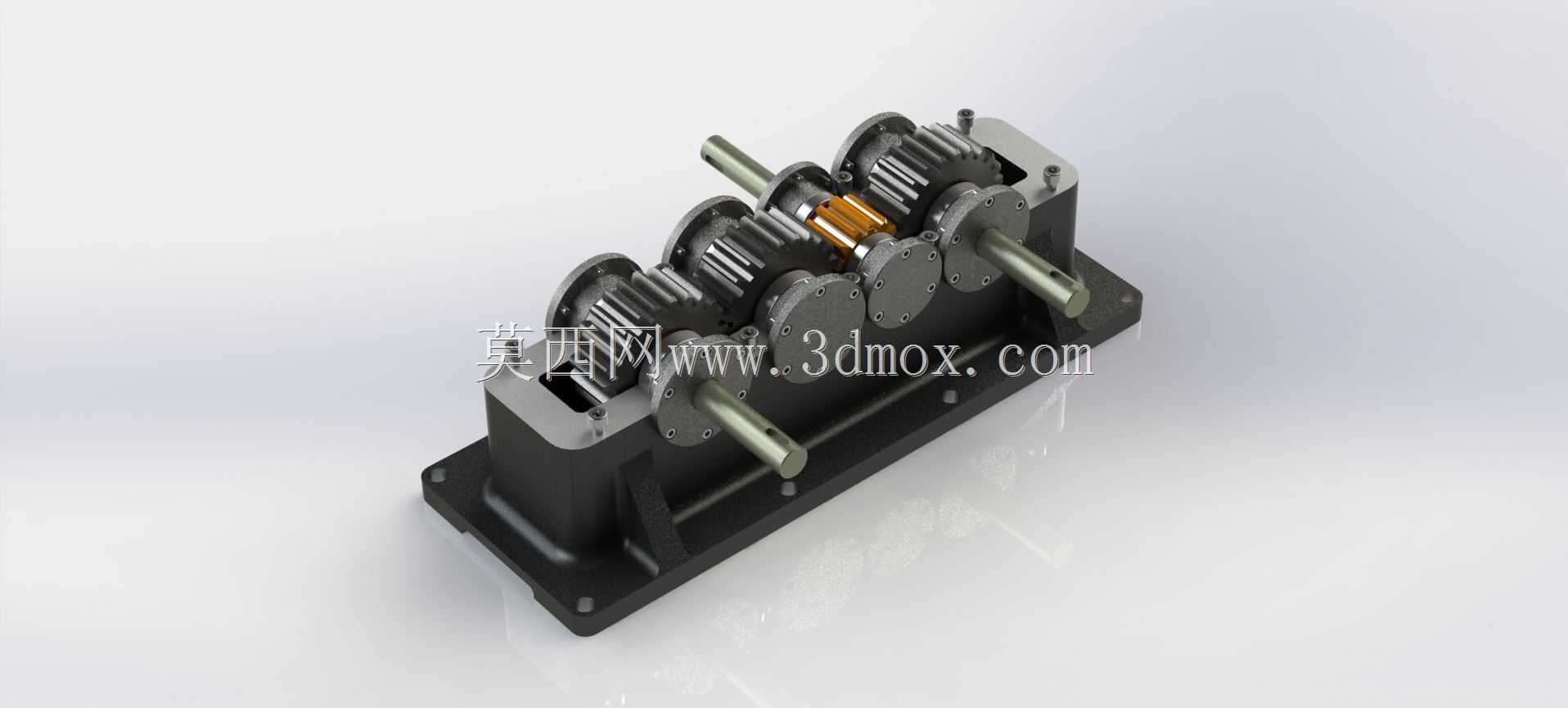

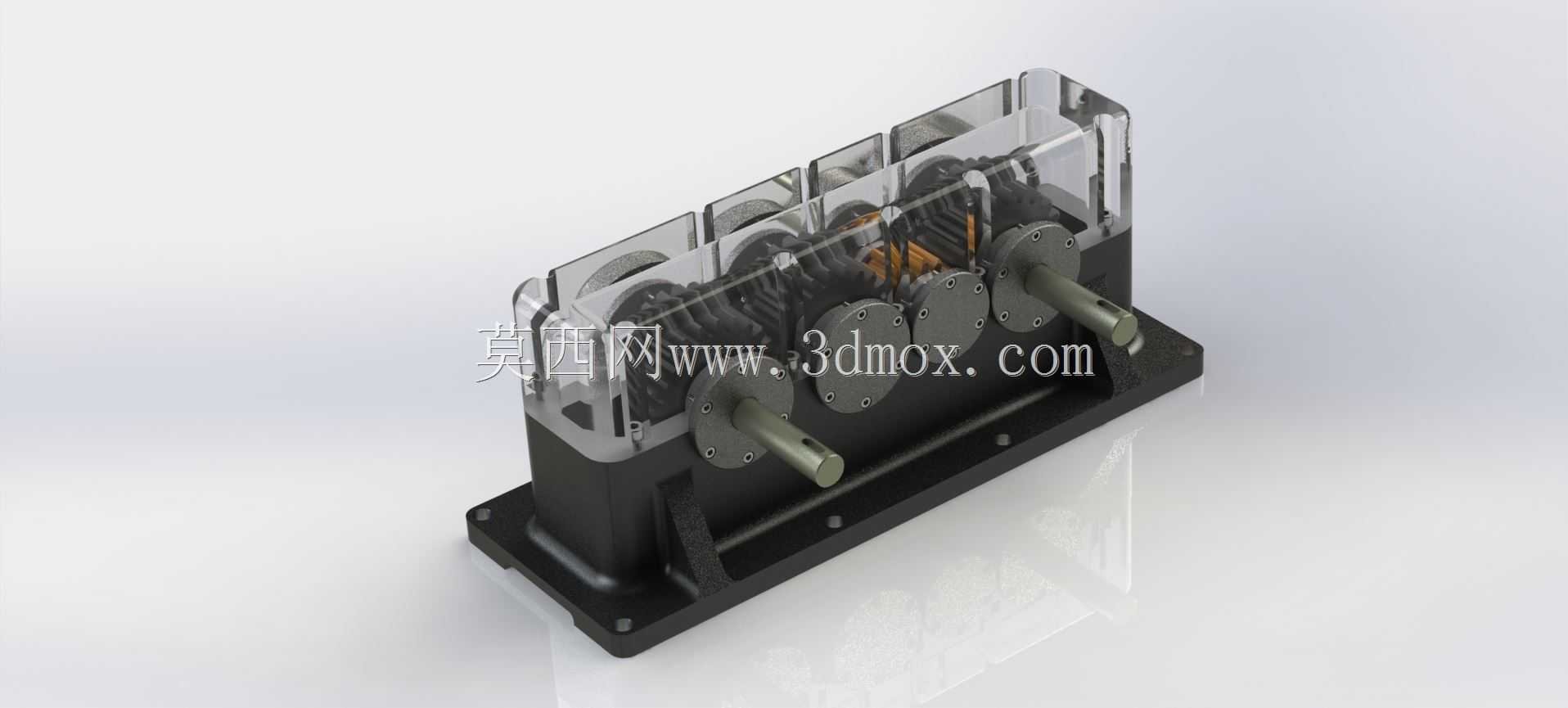

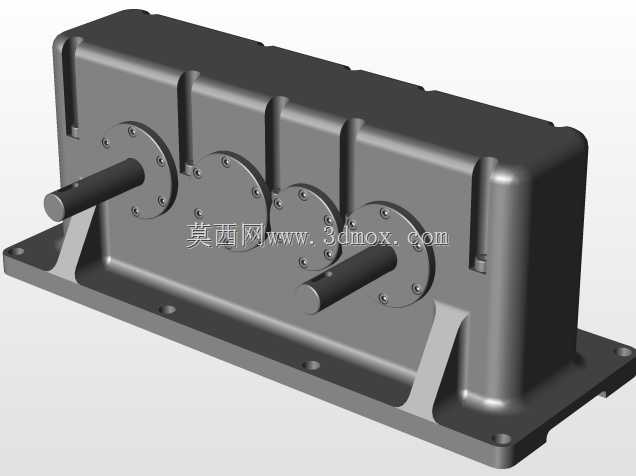

　　这套齿轮箱采用多级平行轴直齿圆柱齿轮传动布局，在常规工业传动场景中，这类结构常被用于输送线、小型加工设备、轻工生产线的动力匹配环节，用来衔接原动机与工作端的转速差，同时放大输出扭矩，满足工作端低转速大扭矩的驱动需求。从结构布局来看，输入轴与输出轴采用同侧平行伸出的设计，轴伸端预留了标准的键槽安装位，可直接配套联轴器、带轮或者链轮进行动力接驳，中间轴依次排布不同齿数的啮合齿轮，通过齿数比的逐级匹配实现设定的减速比，每一级齿轮的啮合侧隙都经过合理预留，既避免热胀导致的卡滞，也能补偿加工与装配过程中产生的微小形位误差。箱体采用剖分式结构设计，上下箱的结合面经过精密铣削加工，装配时无需额外加装密封垫即可保证结合面的密封性，

　　防止箱体内润滑油渗漏，同时也能阻挡外部粉尘、碎屑进入箱体内部磨损齿轮与轴承。箱体底部设置了一体化的安装底座，底座上预留了四个对称分布的安装螺栓孔，安装时可通过螺栓直接固定在设备的安装机架上，底座的平面度有严格要求，能避免安装后箱体产生形变导致轴系同轴度超差。每根传动轴的两端都配置了深沟球轴承作为支撑，轴承位的公差配合按照基孔制过渡配合设计，既保证轴承内圈与轴的同步转动，也方便后期维护时的轴承拆卸更换，轴承外侧设置了轴承端盖，端盖上预留了油封安装槽，可配套标准骨架油封实现轴伸处的动密封，防止润滑油沿轴向外泄漏。齿轮采用直齿圆柱齿轮结构，相比斜齿轮加工难度更低，装配调整更便捷，适合中低速、载荷平稳的传动场景，齿轮的齿部经过调质处理，

　　齿面硬度控制在合理区间，既保证齿面的耐磨性能，也能让齿芯保持足够的韧性，承受短时冲击载荷时不会出现断齿问题。箱体顶部预留了注油孔位置，可直接加注齿轮油对啮合齿轮与轴承进行飞溅润滑，底部设置了放油螺塞，方便后期维护时更换箱体内的润滑油，箱体侧面还预留了油位观察的安装位，可配套油标实时观察箱体内的油位高度，避免油位过低导致润滑不足，或是油位过高造成搅油损失过大、温升异常。在实际选型适配时，需要核对轴伸直径、安装孔位的中心距、整体外形的长宽高尺寸，确认与安装空间的边界不产生干涉，同时要根据工作端的额定扭矩、最高输入转速匹配对应的减速比型号，避免长期过载运行导致齿轮齿面过早磨损或是轴系变形。

　　这套结构的设计逻辑优先考虑了加工工艺性与装配便捷性，所有零部件都采用常规机械加工工艺即可生产，无需特殊定制刀具或是专用加工设备，普通的机加工车间就能完成全部零件的加工制造，装配过程也不需要专用工装，按照轴系组件预装、合箱、端盖固定的流程即可完成总装，后期日常维护仅需定期更换润滑油、检查齿轮啮合磨损情况即可，维护成本较低，适合通用工业场景的批量配套使用。在传动效率方面，直齿平行轴传动的机械效率较高，多级传动的总效率损失控制在合理范围内，不会造成过多的动力浪费，齿轮啮合的传动精度也能满足常规工业设备的传动要求，不会出现明显的传动回差，适合对传动精度有基础要求的工作场景。
