动力性能测试用DYNO试验台架结构

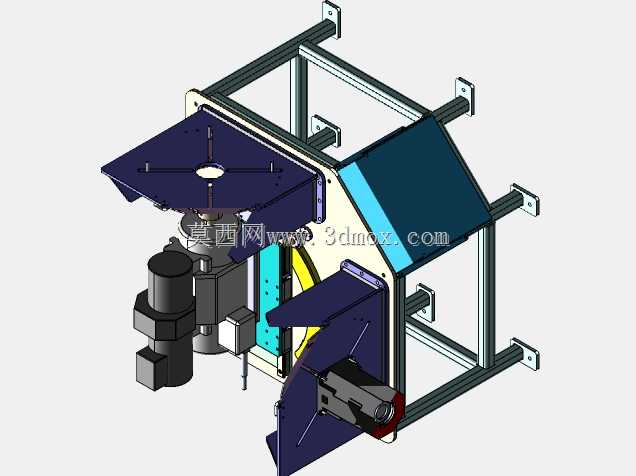

　　在动力总成研发、内燃机及驱动电机性能标定环节，台架测试是获取真实运行数据、验证设计指标的核心环节，这套DYNO试验台的结构设计，完全围绕测试场景的实际需求展开，没有冗余的装饰性结构，每一处框架、安装位、防护结构都对应实际测试过程中的具体功能需求。从结构布局来看，该试验台采用铝型材搭建主体承载框架，型材的选型充分考虑了测试过程中的动载荷冲击——动力单元在全负荷输出时会产生持续的振动与扭矩反力，框架的横竖型材连接节点均采用带定位销的角件加固，侧壁伸出的安装支脚预留了与地面基础或减震垫连接的通孔，安装时可根据现场地面的预埋螺栓位置调整支脚的固定间距，不需要额外加工转接板，适配不同实验室的安装基础条件。台架的上部安装平台采用加厚钢板加工，

　　表面预留了多组T型槽与定位孔，可适配不同规格的被测动力单元安装，不管是小排量内燃机、驱动电机还是小型动力总成，都可以通过转接压板快速固定，不需要重新加工安装底板，大幅缩短不同测试项目切换时的装夹准备时间。测试区域的侧部设置了倾斜的防护挡板，挡板采用折弯钢板加工，表面做了防静电喷塑处理，一方面可以阻挡测试过程中可能出现的润滑油飞溅、连接件松脱飞出的风险，另一方面倾斜的角度不会遮挡测试人员观察设备运行状态的视线，挡板与框架之间采用快拆螺栓连接，日常维护时可以快速拆卸，方便对接被测单元的油路、电路与传感器线束。台架下部预留了测功机的安装空间，从结构的避让设计来看，该位置可适配不同功率段的电涡流或水力测功机，

　　连接法兰的位置预留了足够的同轴度调整余量，安装时可以通过调整垫片微调测功机与被测单元的输出轴同轴度，避免轴系不同心导致的振动异常、轴承过早磨损问题。框架的侧部预留了走线槽与管线固定位，测试用的温度传感器、压力传感器、转速信号线以及动力线缆、冷却管路都可以沿着型材内部的走线空间布置，避免管线裸露在台架外侧被运动部件剐蹭，也让整个台架的外观更整洁，减少现场整理管线的工作量。从安装边界来看，整个台架的宽度控制在1.2米以内，深度不超过1.5米，高度在1.8米左右，不需要占用过大的实验室空间，同时台架底部预留了叉车孔位，需要调整实验室布局时可以直接用叉车整体转运，不需要拆解台架结构，避免二次安装时的重复校准工作。在设计思路上，这套台架没有采用一体化焊接的机架结构，而是全部采用装配式连接，一方面是装配式结构的加工精度更容易保证，焊接机架容易出现焊接变形导致安装面平面度超差，后期需要二次铣削加工，增加制造成本；另一方面装配式结构可以根据后续测试需求的变化，灵活扩展安装位，比如增加冷却液温控单元、油耗仪、排放测试设备的安装支架，不需要重新制作整个机架。台架上所有的外露棱角都做了倒角处理，避免测试人员装夹工件时被划伤，操作侧预留了足够的操作空间，人员在安装被测件、连接传感器时不需要探身到框架内部，降低操作过程中的安全风险。考虑到长时间全负荷测试时的散热需求，台架的防护挡板没有做全封闭设计，下部与上部都预留了通风间隙，

　　测试过程中空气可以自然流通带走动力单元与测功机散发的热量，不需要额外增加辅助散热风机就能满足常规测试的散热要求，只有在做高功率长时间测试时，才需要对接实验室的集中通风系统。台架的安装支脚设计为可调节结构，支脚底部配有减震橡胶垫，既可以调整整个台架的水平度，保证轴系的安装精度，也可以吸收测试过程中产生的振动，避免振动传递到地面影响其他实验室测试设备的精度。在实际使用场景中，这类试验台主要用于高校动力实验室、车企研发中心、动力部件生产企业的出厂性能检测环节，可完成动力单元的负荷特性测试、速度特性测试、耐久性测试等多个测试项目，结构的通用性设计让它不需要大幅改动就能适配多种不同规格的被测件，相比定制化的专用台架，使用成本更低，场地适应性更强。
