方管夹持定位执行机构结构设计

　　在管材自动化加工、型材组焊、长方管物料转运的产线环节里，方管这类截面规整但长度跨度大的工件，一直存在上料对位偏差、夹持后攒动、多工序流转定位基准不统一的问题，这套夹持定位机构就是针对这类场景做的定向结构设计。从实际落地的工况来看，它不需要额外搭配复杂的外置定位靠山，自身就能完成方管的径向抱紧与轴向位置锁定，适配截面边长在常规工业方管规格区间内的型材，不管是激光切管前的上料定位、框架焊接时的管件固定，还是长方管物料在桁架机械手上的末端夹持，都能直接作为末端执行单元挂载使用。

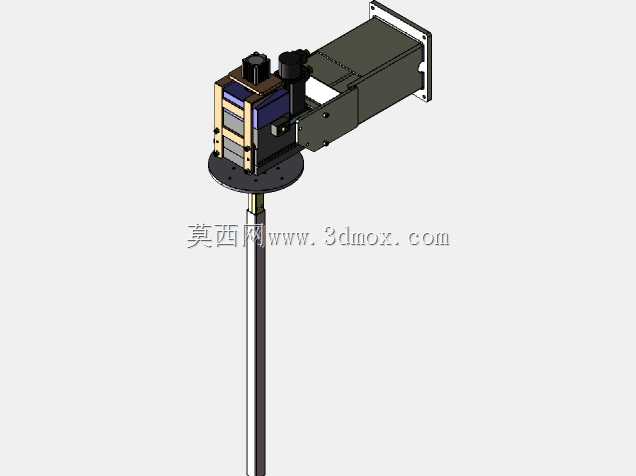

　　整个机构的安装边界设计得非常紧凑，驱动端采用法兰式安装结构，背部的安装法兰预留了标准的螺栓过孔，可以直接固定在滑台端面、机械手末端法兰或者立式安装支架上，不会占用过多的产线横向空间。伸出的夹持端杆体做了等径设计，在需要穿过设备护板、工装台面的安装场景下，只需要开出对应直径的过孔就能完成装配，不需要额外做避让沉台，对现有产线的改造适配性很强。

　　从功能实现逻辑上看，驱动部分集成在机构上部的箱型壳体内，动力输出经过内部的传动转换，把旋转运动转化为夹持端的同步对中夹紧动作，这种对中结构的好处是，不管方管的实际截面尺寸在夹持范围内有多少公差波动，夹紧后方管的中心始终和机构的定位基准轴线重合，不会出现单侧夹紧导致的工件偏移，省掉了每次换型后重新校准中心的步骤。夹持接触位做了可拆卸的硬质垫块设计，垫块和方管表面接触的面做了防滑纹理处理，既可以避免刚性夹持划伤方管的表面涂层，长期使用磨损后也只需要更换垫块，不用拆解整个传动结构，日常维护的成本很低。

　　设计阶段特意考虑了长方管夹持的受力问题，夹持座的回转支撑面采用了大直径的圆盘式轴承结构，能承受长管件悬伸带来的倾覆力矩，不会因为管件一端偏重出现夹持端下沉、转动卡滞的问题。如果搭配产线的旋转动力输出，这个机构还能在夹紧方管后带动工件做定角度回转，满足管材周向打孔、多面焊接这类需要转位的工序需求，不用额外再配置独立的回转工作台。

　　机构的走线全部从壳体内部预留的走线槽引出，外部没有裸露的管线，在焊接飞溅、金属切屑较多的加工场景里，能避免管线被切屑刮破、被焊渣烫损的问题，整体的防护性适配车间的恶劣加工环境。夹持行程的设计覆盖了常用的中小规格方管夹持需求，不需要更换夹爪就能完成一定范围内的方管尺寸切换，换产时只需要在程序里调整夹持的驱动行程参数，就能快速适配不同规格的工件，减少换产的停机等待时间。

　　从结构建模的细节来看，所有的连接螺栓都做了沉头设计，外部没有突出的螺栓头，避免工件上下料时和突出的结构件发生刮碰；壳体的拼接面都做了密封槽设计，可以加装密封胶条阻挡粉尘进入内部传动腔，延长内部传动组件的使用寿命。夹持端的导向部分采用了线性滑轨做运动导向，相比普通的导柱导向，侧向的受力承载能力更强，频繁夹持动作下的间隙更小，长期使用的定位精度保持性更好，不会因为导套磨损出现夹持松垮、定位偏移的问题。

　　在实际选型搭配的时候，这套机构可以根据产线的节拍需求匹配对应扭矩的驱动组件，重载场景下可以加大夹持垫块的接触面积，轻载高速场景下可以选用轻量化的壳体材质降低整体负载重量，不管是 standalone 的工装固定工位，还是搭配自动化移栽设备的移动工位，都能通过局部的参数调整完成适配，不需要对整体结构做颠覆性的改动。
