多工位斜置式零件承载输送装载台

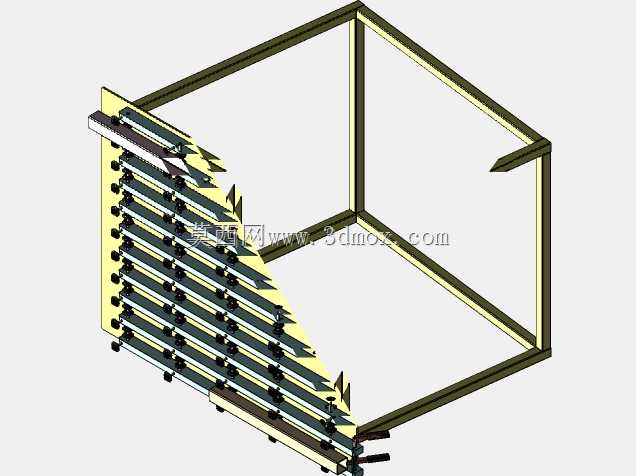

　　这款斜置排布的多工位零件装载台，主要应用在机加工产线的上下料衔接段、自动化装配线的待料缓存区，以及检测工序前的零件规整工位，解决传统平面料台占地大、零件取放路径长、批量待加工件易磕碰划伤的实际问题。从结构设计逻辑来看，整体采用方通焊接成型的开放式框架作为主体承载，框架底部预留了与地面膨胀螺栓固定的安装孔位，四个支撑脚处可加装调平地脚，适配车间地面存在3mm以内高低差的安装场景，不需要额外做地基找平处理，现场部署的灵活度较高。框架的承载面采用15度斜置设计，这个角度是经过多次现场验证的：角度过小的话，零件靠自重滑落到取料位的动力不足，容易卡在辊道中间；角度过大则会导致零件下滑速度过快，端部碰撞产生外观瑕疵，15度的倾角刚好能让金属类机加工零件依靠自重缓慢滑移到取料端，不需要额外配置动力输送组件，既降低了设备制造成本，也减少了后期运维的故障点。承载面上平行排布了12组独立的辊道工位，每组辊道都采用两端带轴承的光轴作为滚动载体，辊道表面做了硬质阳极氧化处理，硬度达到HV400以上，长期和金属零件接触也不会出现明显的磨痕，避免辊道磨损产生的铁屑刮伤零件表面。相邻辊道之间的间距设置为35mm，这个尺寸刚好适配常见的轴类、板类小型机加工零件的跨距，不会出现零件卡入辊道缝隙的情况，同时每组辊道的侧边都加装了可调式挡边，挡边通过T型螺栓固定在承载面板的长圆孔上，可以根据待承载零件的宽度灵活调整挡边间距，

　　适配宽度在20mm到180mm之间的不同规格零件，不需要额外更换工装配件，换型调整的时间可以控制在10分钟以内。在装载台的取料端，也就是斜置面的最低侧，设置了带缓冲垫的限位挡块，挡块采用聚氨酯材质，硬度为邵氏60度，既能挡住滑移下来的零件，也不会因为硬接触磕伤零件的端面，挡块的固定位置同样预留了调节余量，可以根据零件的长度调整挡块的位置，适配长度在100mm到400mm之间的零件缓存需求。从安装边界尺寸来看，整个装载台的整体外轮廓尺寸控制在长1200mm、宽800mm、高1000mm的范围内，其中斜置承载面的最高点距离地面950mm，最低点距离地面700mm，这个高度刚好匹配人工站立取料的舒适高度，也能和常见的六轴工业机器人、

　　桁架机械手的取料高度范围适配，不管是人工上下料的半自动化产线，还是全自动化的无人加工产线都能适配。框架的后侧预留了传感器安装支架的固定位，可以根据使用需求加装光电传感器，检测每个工位上是否有零件，给产线控制系统提供料满、料空的信号，实现和前后工序的信号联动；如果是用于油污较重的热处理后零件缓存场景，还可以在承载面的最低端加装接油盘，承接零件滴落的切削液或者防锈油，避免油污污染车间地面。在结构强度设计上，整个框架的主承载方通采用40403mm的规格，焊接后做了去应力退火处理，长期满载承载（单工位最大承载5kg，整台最大承载60kg）的情况下，框架的变形量控制在0.2mm以内，不会因为长期负载出现框架歪斜、辊道卡滞的问题。

　　辊道的支撑座采用一体式机加工成型，和框架面板之间通过螺栓刚性连接，同轴度误差控制在0.1mm以内，保证辊道转动顺畅，没有卡滞、异响的情况。和传统的平面式物料台相比，这种斜置式的多工位装载台，在相同的占地面积下，缓存零件的数量可以提升40%以上，而且零件依靠自重自动滑到取料位，不管是人工取件还是机械手取件，都不需要伸手到料台深处拿取零件，取料动作的路径缩短了30%左右，能有效提升上下料环节的作业效率，同时因为每个零件都在独立的辊道上排布，不会出现零件之间相互堆叠、磕碰的情况，对于外观要求较高的精密机加工零件来说，能大幅降低上下料环节的不良率。在实际部署的时候，还可以根据产线的布局需求，把多台装载台拼接在一起，扩展缓存工位的数量，拼接处采用定位销快速定位，不需要复杂的校准工作，就能保证相邻台架的辊道面处于同一斜面上，零件可以顺畅地在不同台架的辊道之间滑移。
