模块化集成式小型房屋结构三维设计

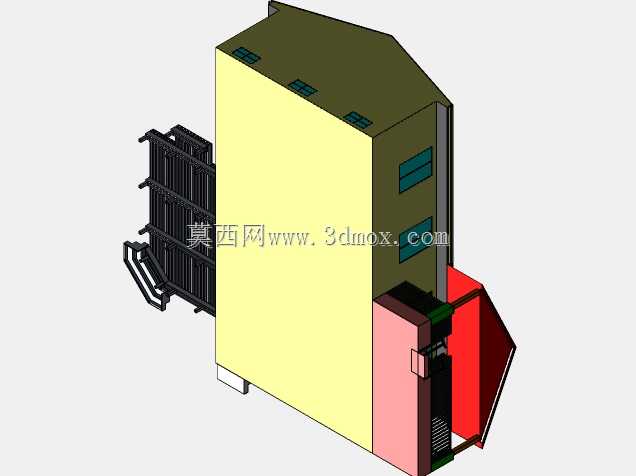

　　该模型呈现的是模块化集成小型房屋的完整装配结构，这类结构目前广泛应用于临时办公站点、野外作业驻点、景区配套服务舱、应急安置用房等场景，相比传统现场砌筑的建筑形式，这类预制模块化舱体可实现工厂内完成90%以上的装配工序，现场仅需完成基础调平与管线对接，整体部署周期可压缩至传统建筑的十分之一，且可根据使用需求灵活调整舱体组合形式，适配不同场地的边界限制。从结构设计逻辑来看，模型将舱体拆分为主体围护结构、附属外挂构件、功能拓展模块三个独立装配单元，主体围护部分采用一体化折弯成型的壁板结构，壁板内侧预留了标准的管线敷设槽位，顶部开设的通风槽口直接与壁板内部空腔连通，无需额外布设通风管道即可实现舱内自然通风循环，

　　有效减少了现场施工的管线对接工作量。舱体侧面外挂的格栅式构件为外置设备安装架，可根据使用需求挂载空调外机、通讯设备、光伏接线模块等附属设施，安装架采用挂接式固定结构，与主体壁板的连接点位全部预设在壁板的加强筋位置，无需在现场对壁板进行打孔加工，避免了打孔位置偏差导致的壁板密封失效问题。舱体正面设置的外开式舱门采用了偏心铰链结构，开启角度可达到170度，完全开启后门板可贴合到舱体侧壁，不会占用舱体外部的通行空间，舱门旁的粉色模块为集成式管线接口舱，所有水电、通讯接口全部集中在该模块内部，外部管线对接时无需拆开主体壁板，仅需打开接口舱的检修门即可完成全部接线操作，后期运维检修的便利性大幅提升。从安装边界来看，

　　该舱体底部设置了三个标准的调平支撑脚，支撑脚的调节行程为120mm，可适配场地平整度偏差在100mm以内的安装基面，无需对场地进行大面积硬化处理，仅需在三个支撑脚位置浇筑独立的混凝土支墩即可完成基础布设，舱体整体的外轮廓尺寸控制在标准货运集装箱的宽度限制以内，可直接通过普通货运车辆完成公路运输，无需申请超限运输许可。设计过程中针对舱体的堆叠适配性也做了对应处理，主体壁板的顶部和底部设置了相互匹配的定位凸台与凹槽，当需要多层堆叠部署时，上下层舱体可通过凸台凹槽完成快速定位，连接点位采用标准的高强度螺栓固定，两层舱体之间的密封胶条直接预设在凸台周边，堆叠完成后即可实现层间的防水密封，无需额外做密封处理。

　　模型中所有构件的连接点位全部采用标准件连接，没有焊接固定的不可拆结构，后期如果某个构件出现损坏，可直接单独拆卸更换，无需对整体结构进行破坏性拆解，大幅降低了全生命周期的维护成本。针对不同使用场景的适配需求，主体壁板上预设的窗体位置采用了可替换式设计，可根据使用地区的气候条件替换为保温窗、防弹窗、通风百叶窗等不同功能的窗体构件，不需要对主体壁板结构做任何修改，即可实现不同场景的功能适配。
