气动驱动工装夹紧执行模块结构

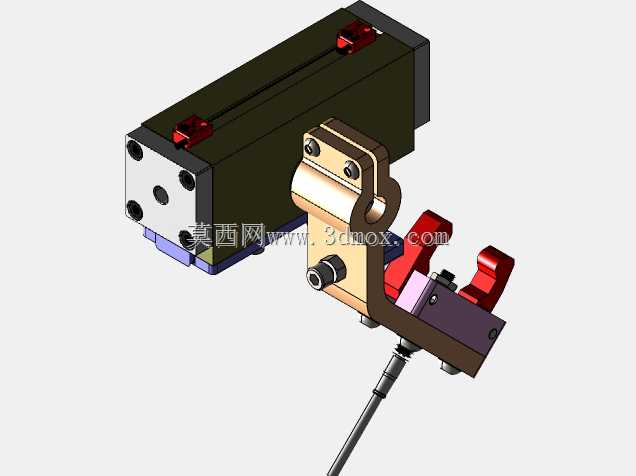

　　在离散制造的工装夹具设计领域，这类集成气动驱动的夹紧执行单元，是自动化产线工位实现工件快速定位锁紧的核心执行部件，常见于汽车零部件焊装工位、3C产品壳体加工定位工位、小型五金件冲压上下料工位，替代传统手动螺旋夹紧结构，能将单工位工件装夹的辅助时间压缩七成以上，适配多品种小批量生产的快换工装需求。从结构组成来看，该模块以方形直线气缸作为动力输出源，缸体采用硬质阳极氧化铝合金材质，端盖设置多组标准气口安装位，可根据工位安装空间选择侧向或者轴向接气，避免气路管线与周边工装结构产生运动干涉。气缸输出端直接连接夹臂铰接支座，支座通过两个内六角圆柱头螺钉与气缸活塞杆端的连接法兰刚性锁固，铰接位置设置自润滑铜套，减少夹臂反复摆动带来的铰接面磨损，

　　延长模块的免维护周期。夹爪部分采用分体式设计，两个夹持块通过螺栓固定在摆臂前端，可根据被夹持工件的外形轮廓更换适配的夹爪型面，不需要更换整个夹紧模块，降低产线换型的改造成本；夹爪的夹持面预留了防滑齿纹加工余量，实际应用中可根据工件表面硬度选择是否镶嵌聚氨酯缓冲垫，避免刚性夹持在工件表面产生压痕，满足外观件加工的装夹要求。设计过程中，首先需要确认工位的夹持力需求，根据气源压力范围匹配气缸缸径，常规0.5-0.7MPa的工厂气源压力下，该结构可输出300-500N的稳定夹持力，足以应对厚度20mm以内的钢制冲压件、铝合金型材件的装夹定位需求。安装边界方面，气缸主体的截面尺寸为40mm×40mm，整体模块伸出气缸端面的最大长度为75mm，

　　夹臂完全张开时的最大开口尺寸为32mm，完全闭合时的夹持中心距气缸安装面的高度为28mm，安装时可通过气缸尾部的两个内螺纹孔直接固定在工装基板上，也可通过侧面的安装槽搭配T型螺栓调整安装位置，适配不同孔位的工装基板安装需求。结构细节上，夹臂的摆动行程通过气缸内置的磁环配合外部磁性开关进行位置检测，可将夹爪张开、闭合的位置信号反馈给设备PLC，实现装夹状态的实时监控，避免未夹紧状态下设备启动加工带来的工件飞出风险。模块的气路接口采用标准M5螺纹接口，可直接搭配工厂常规的快插气管接头使用，不需要额外定制转接件。铰接位置的销轴采用台阶式设计，端部设置卡簧槽，通过轴用弹性挡圈实现轴向限位，避免设备运行过程中销轴脱出导致夹臂脱落。

　　在实际工位布局中，这类夹紧模块通常成对布置在工件的两侧定位基准面旁，配合定位销实现工件的完全定位，夹紧点的位置选择需要避开刀具加工路径，同时保证夹持力的作用点落在工件的支撑筋位置，减少薄壁工件装夹产生的变形量。针对有焊接需求的工位，可在夹臂表面喷涂防焊渣涂层，避免焊接飞溅粘附在夹臂铰接缝隙中，导致夹臂摆动卡滞。整个模块的运动副均预留了润滑脂注油通道，日常维护时不需要拆解结构，即可通过注油嘴向铰接位置补充润滑脂，降低现场维护的工作量。与传统的杠杆式手动夹紧结构相比，该气动夹紧模块的动作响应时间不超过0.3秒，可配合产线的自动化节拍实现联动控制，不需要操作人员手动操作夹紧手柄，降低操作人员的劳动强度，同时避免人工夹紧力不一致导致的工件定位偏差，提升批量加工过程中的工件装夹一致性。
