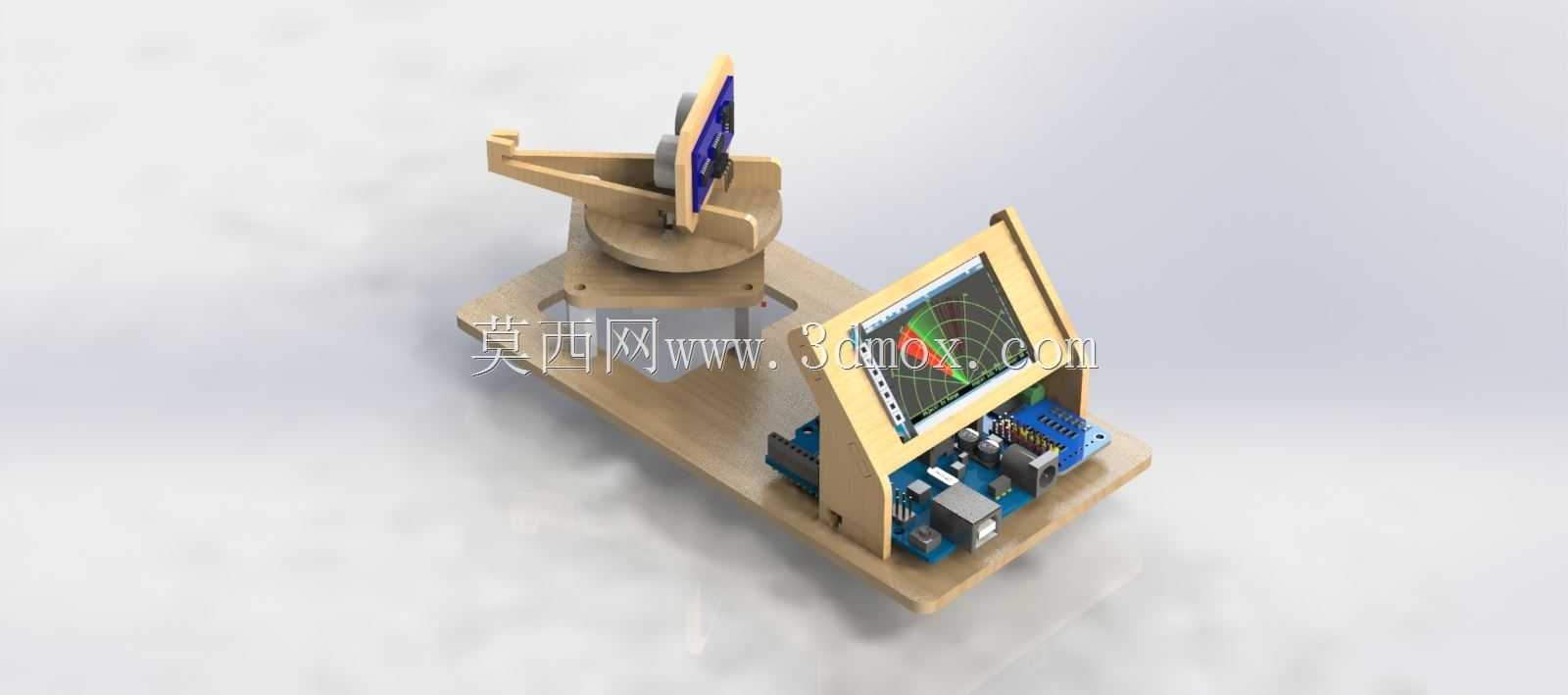

Arduino平台小型超声波探测雷达装置

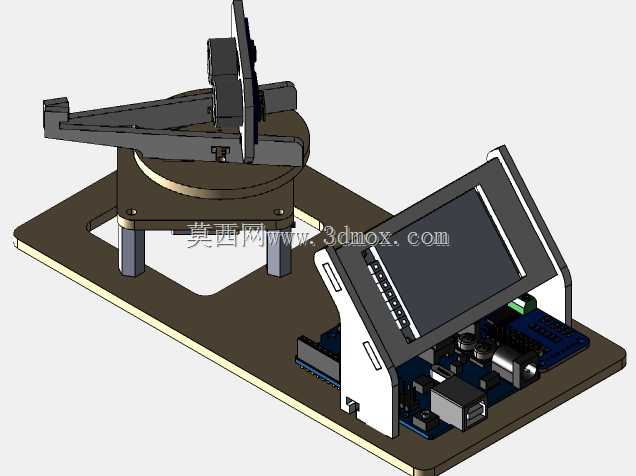

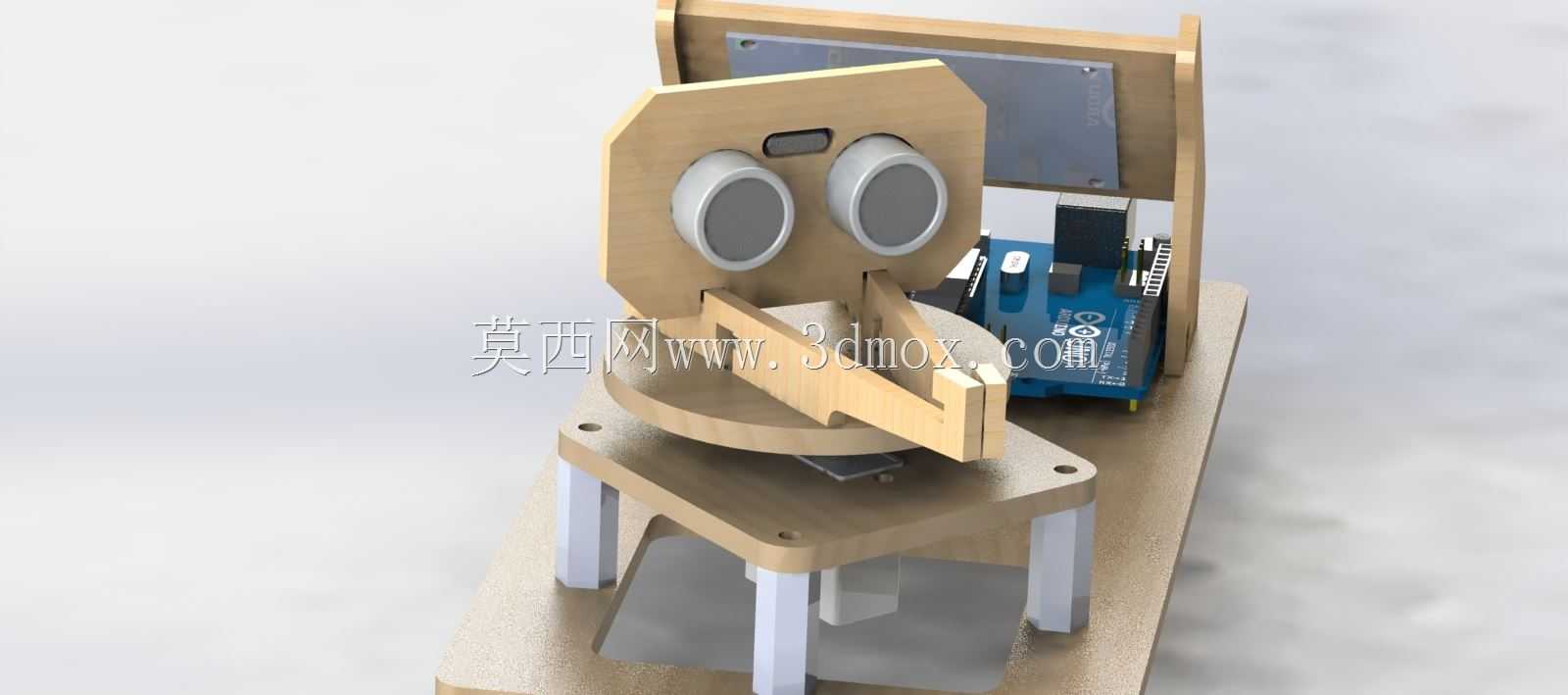

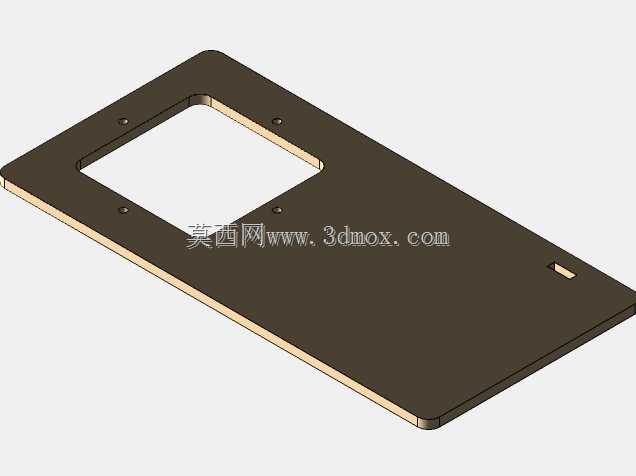

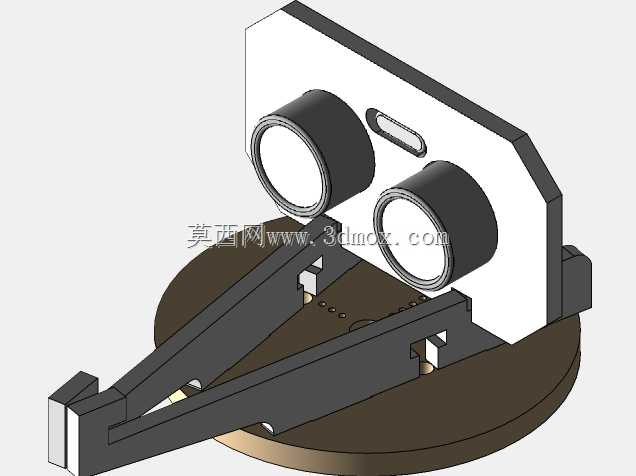

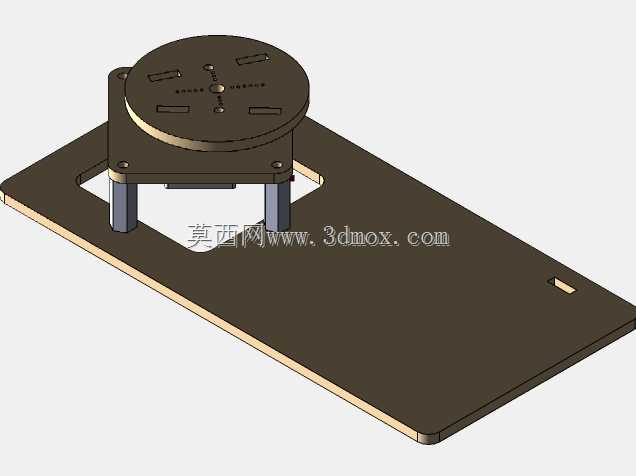

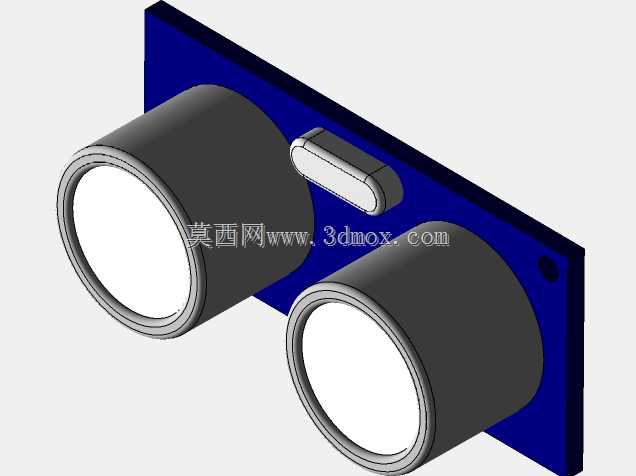

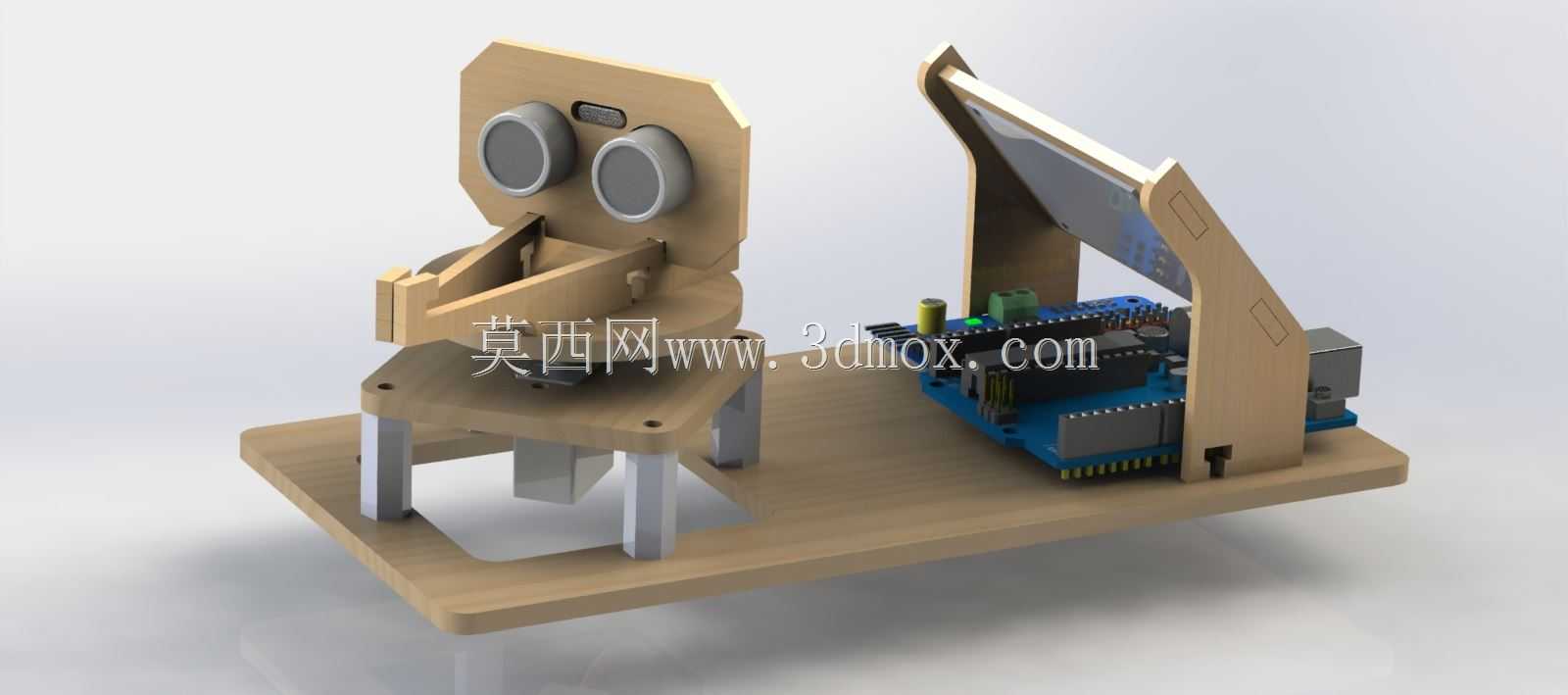

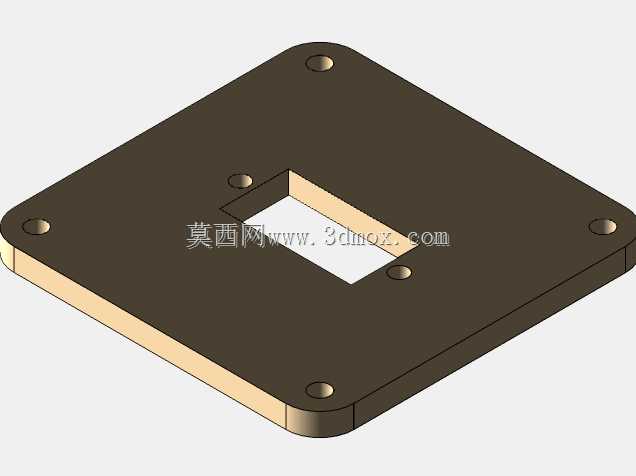

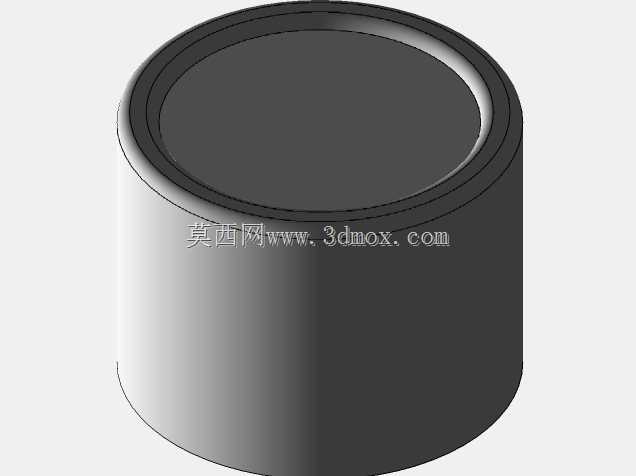

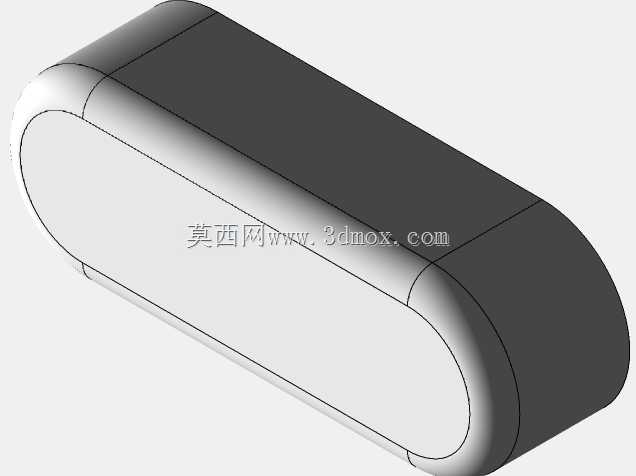

　　这套小型探测装置的核心应用场景覆盖创客教学演示、小型移动机器人避障、桌面级环境扫描建模、近距离障碍物方位检测多个领域，区别于工业级大功率雷达设备，它的定位是低成本、易二次开发的近距离探测方案，适合嵌入式开发入门、小型智能设备配套使用。整套装置采用分层承载的结构设计，底部为一体化安装基板，所有功能模块均固定在该基板上，安装孔位按照标准创客硬件间距排布，既可以单独作为独立探测单元使用，也可以通过基板上的预留安装孔直接固定在移动机器人底盘、小型AGV车体或者实验台架上，安装边界的孔位公差控制在0.1mm范围内，能够兼容市面上主流的铝型材支架、亚克力安装板的连接尺寸，不需要额外做转接件加工。装置的探测执行端采用双超声波收发探头的布局，

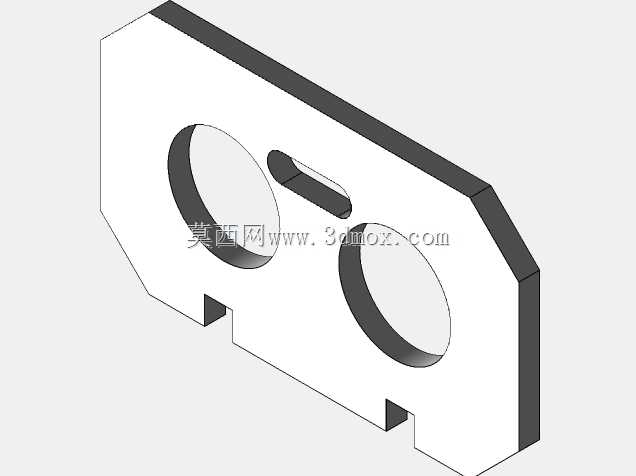

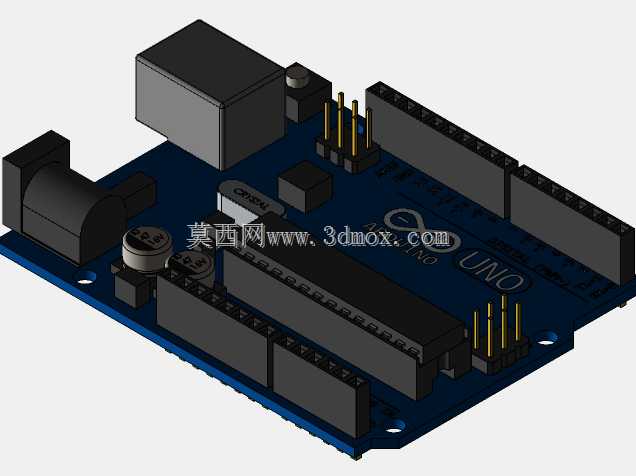

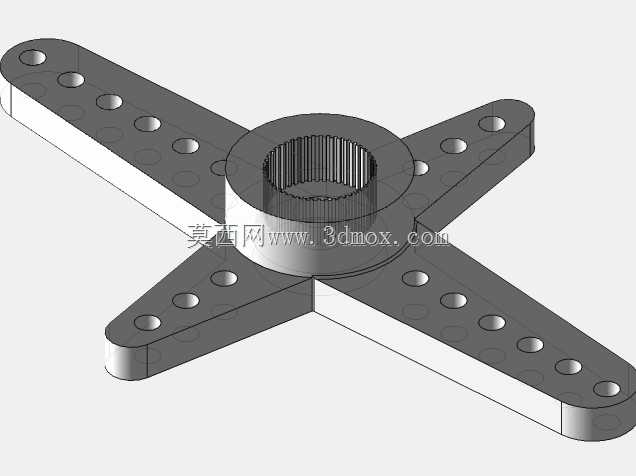

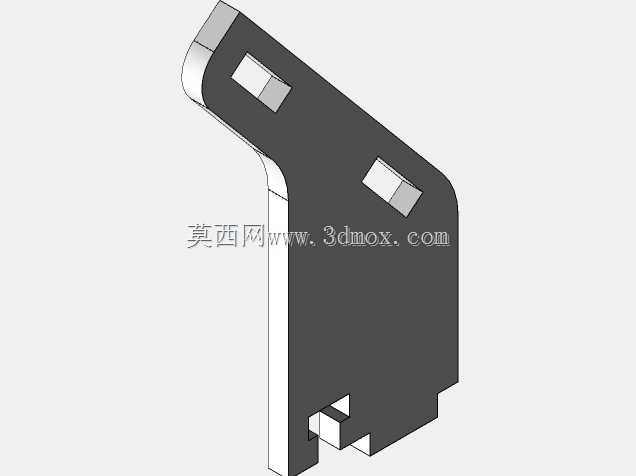

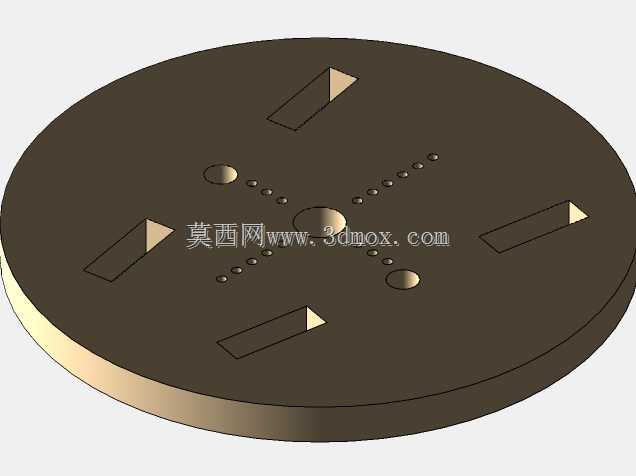

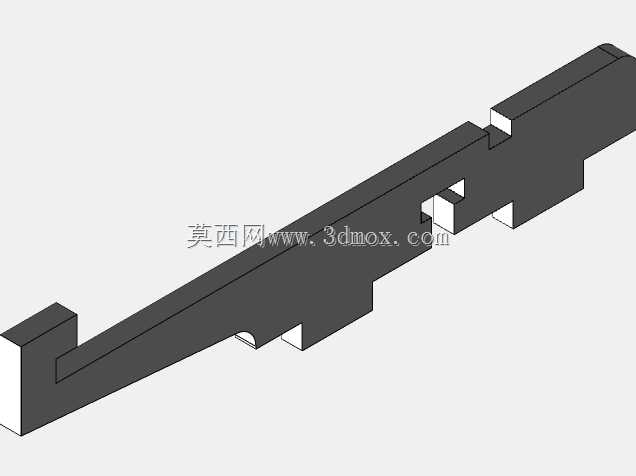

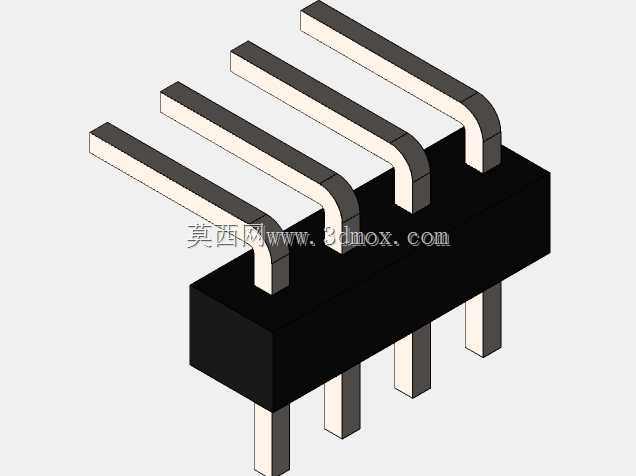

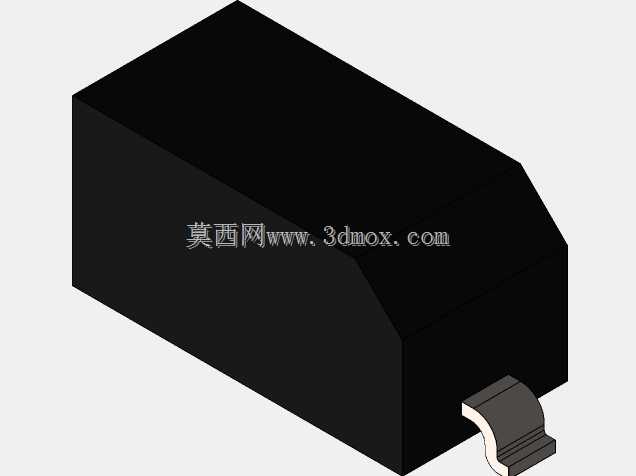

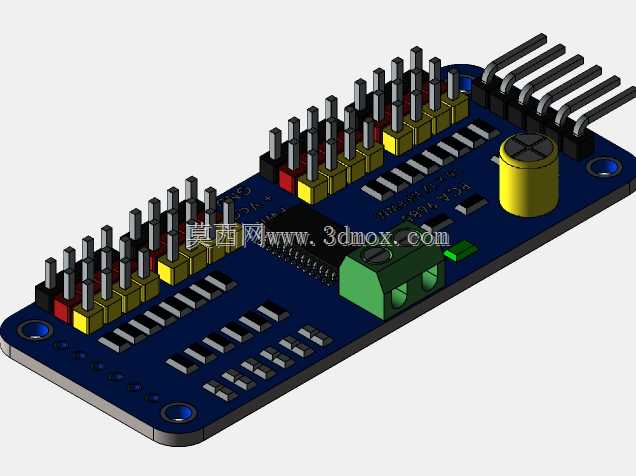

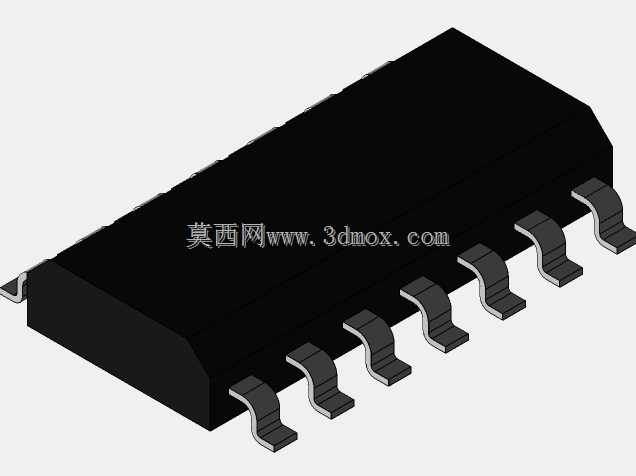

　　探头被固定在可水平旋转的云台支架上，云台的旋转动力来自基板下方的舵机，旋转角度范围可以通过Arduino控制程序自定义调整，默认设置下可以实现180度范围内的扇形区域扫描，探头的安装高度距离基板平面32mm，这个高度经过实测可以有效规避基板自身边缘对超声波信号的反射干扰，同时不会因为重心过高导致云台旋转时出现晃动。云台支架采用层板拼接的结构设计，所有拼接位置都设计有定位卡槽，不需要额外粘接就可以实现精准对位，组装时只需要按照卡槽位置对齐压合，就能保证两个超声波探头的朝向平行度偏差小于0.5度，避免因为探头角度偏差导致的测距误差。装置的控制核心部分采用标准Arduino控制板安装位，控制板通过铜柱支撑固定在基板右侧，

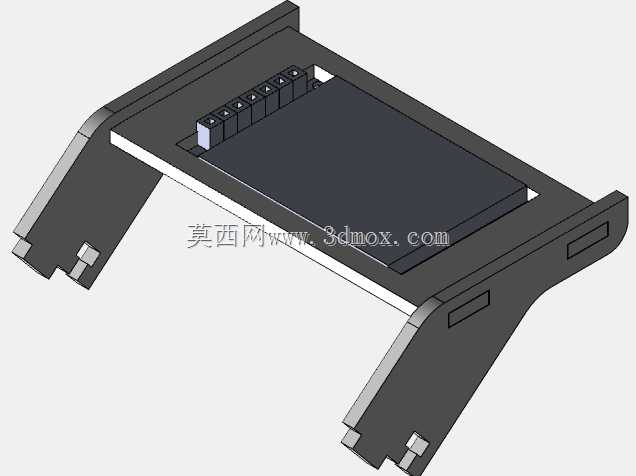

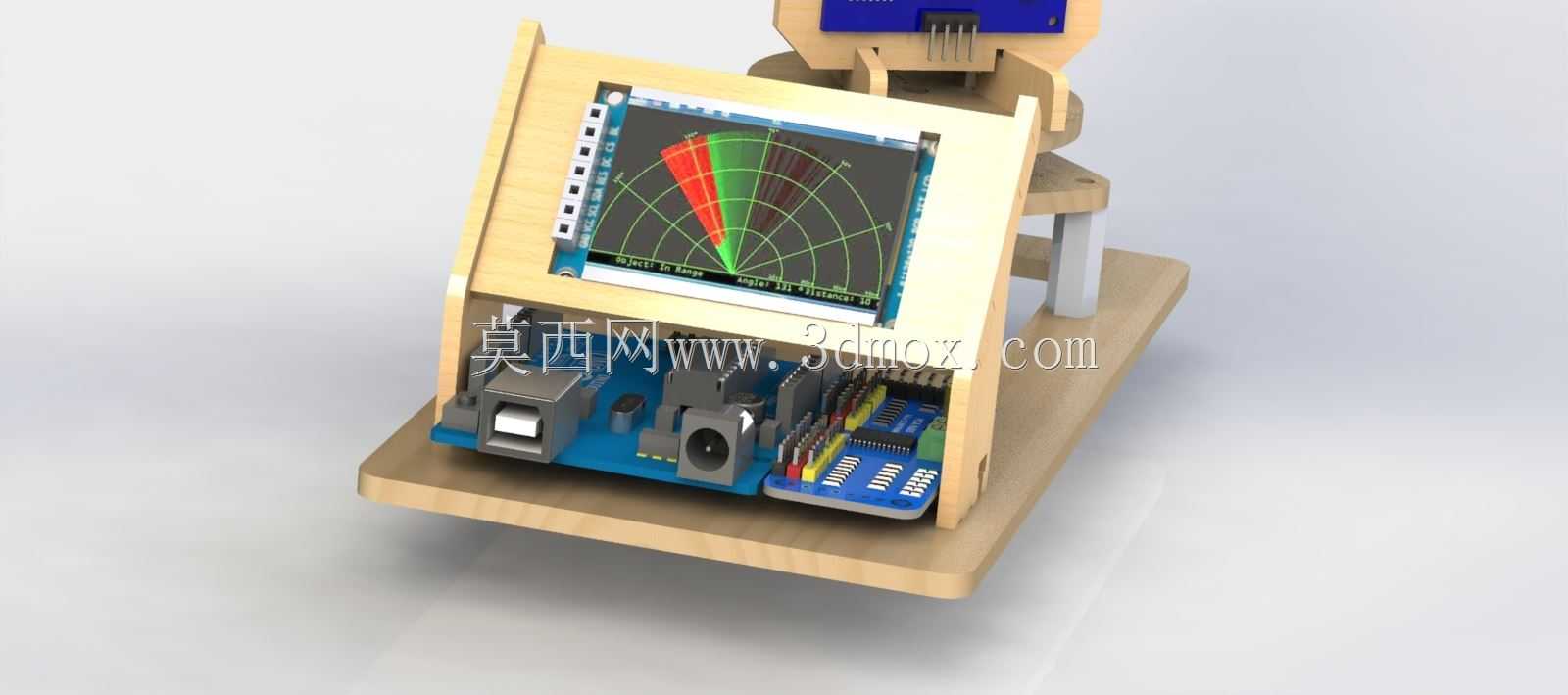

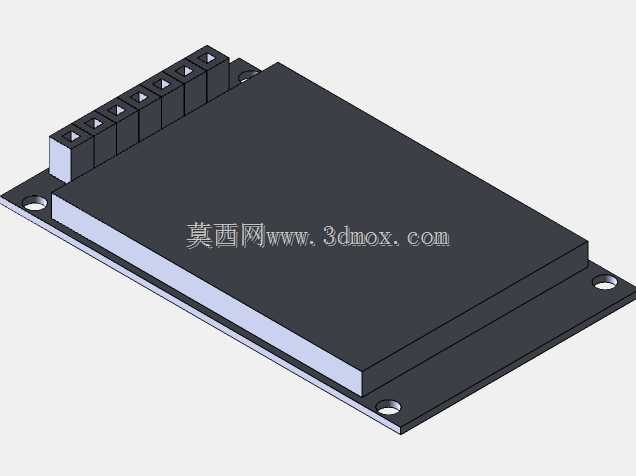

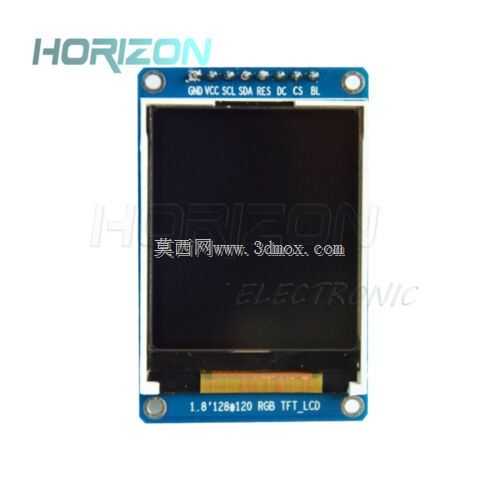

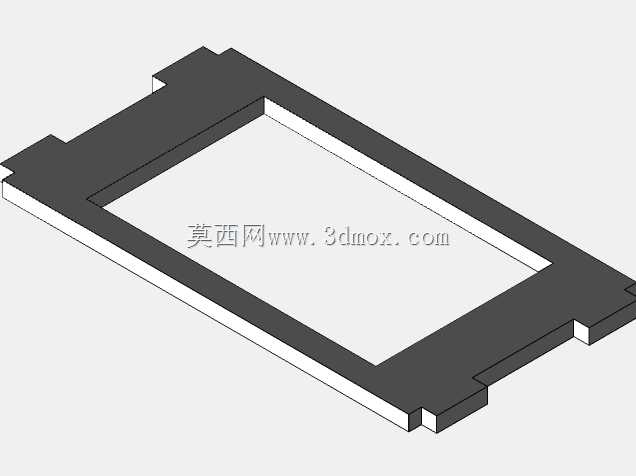

　　和左侧的云台探测模块保持20mm的间距，这个间距既可以避免舵机转动时的走线缠绕，也能减少舵机工作时的电磁干扰对控制板信号的影响。控制板旁侧预留了显示屏安装位，显示屏采用倾斜式支架固定，倾斜角度设置为60度，这个角度刚好适配人站立在装置前方时的观察视角，不需要额外调整角度就能清晰读取屏幕上显示的距离、角度数据，显示屏支架同样采用卡槽拼接结构，和基板之间通过两个定位柱连接，拆卸时不需要拧动螺丝就可以快速取下，方便后续更换不同尺寸的显示屏模块。整套装置的走线全部设计在结构件的内侧凹槽中，云台旋转部分的走线预留了足够的回转长度，在云台0-180度往复旋转时不会出现线缆拉扯、磨损的问题，所有线缆的出口位置都设计有圆角过渡，

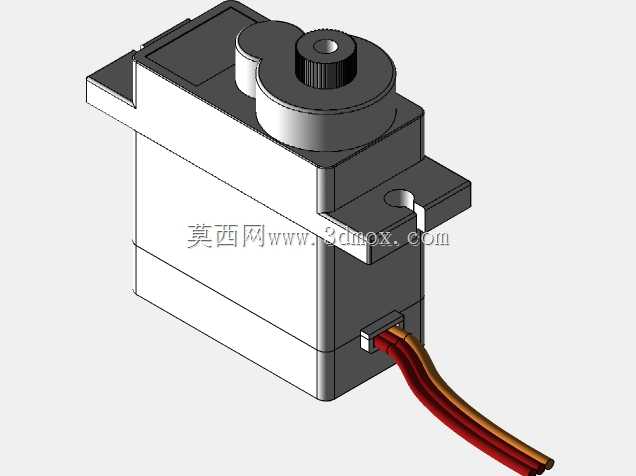

　　避免尖锐边角割破线缆绝缘层。从功能实现逻辑上看，工作时舵机带动云台按照固定步长旋转，每旋转一个角度步长，超声波探头就完成一次前方距离检测，检测到的距离数据和当前的角度数据同步传输给控制板，控制板将数据整合后既可以直接在自带的显示屏上绘制出扇形区域的障碍物分布轮廓，也可以通过串口将数据传输给上位机做进一步的点云处理，整套装置的有效探测距离在2cm到400cm之间，探测精度可以控制在1cm以内，完全满足小型智能设备的近距离避障、环境轮廓扫描需求。在结构设计的细节上，所有承载结构件的壁厚都设置为3mm，这个厚度既可以保证激光切割加工时的结构强度，不会因为云台往复旋转出现支架变形，也不会因为壁厚过大导致整体重量超标，整套装置不含电池的总重量控制在180g以内，安装在小型移动机器人上不会给行走动力系统带来额外的负载压力。支架的所有边角都做了R2的圆角处理，既避免组装时划伤操作人员，也减少了结构件的应力集中点，提升长期往复运动下的结构耐用性。探头的安装位置设计有嵌入式卡槽，超声波探头可以直接卡入卡槽固定，不需要额外打胶或者用螺丝紧固，探头的正面和支架前端面保持齐平，不会因为突出的结构影响超声波信号的收发角度。舵机的安装位设计有可调式压片，能够兼容市面上常用的9g微型舵机的安装尺寸，用户更换不同品牌的同规格舵机时不需要修改结构件，只需要调整压片的锁紧位置就可以完成固定，降低了配件替换的门槛。
