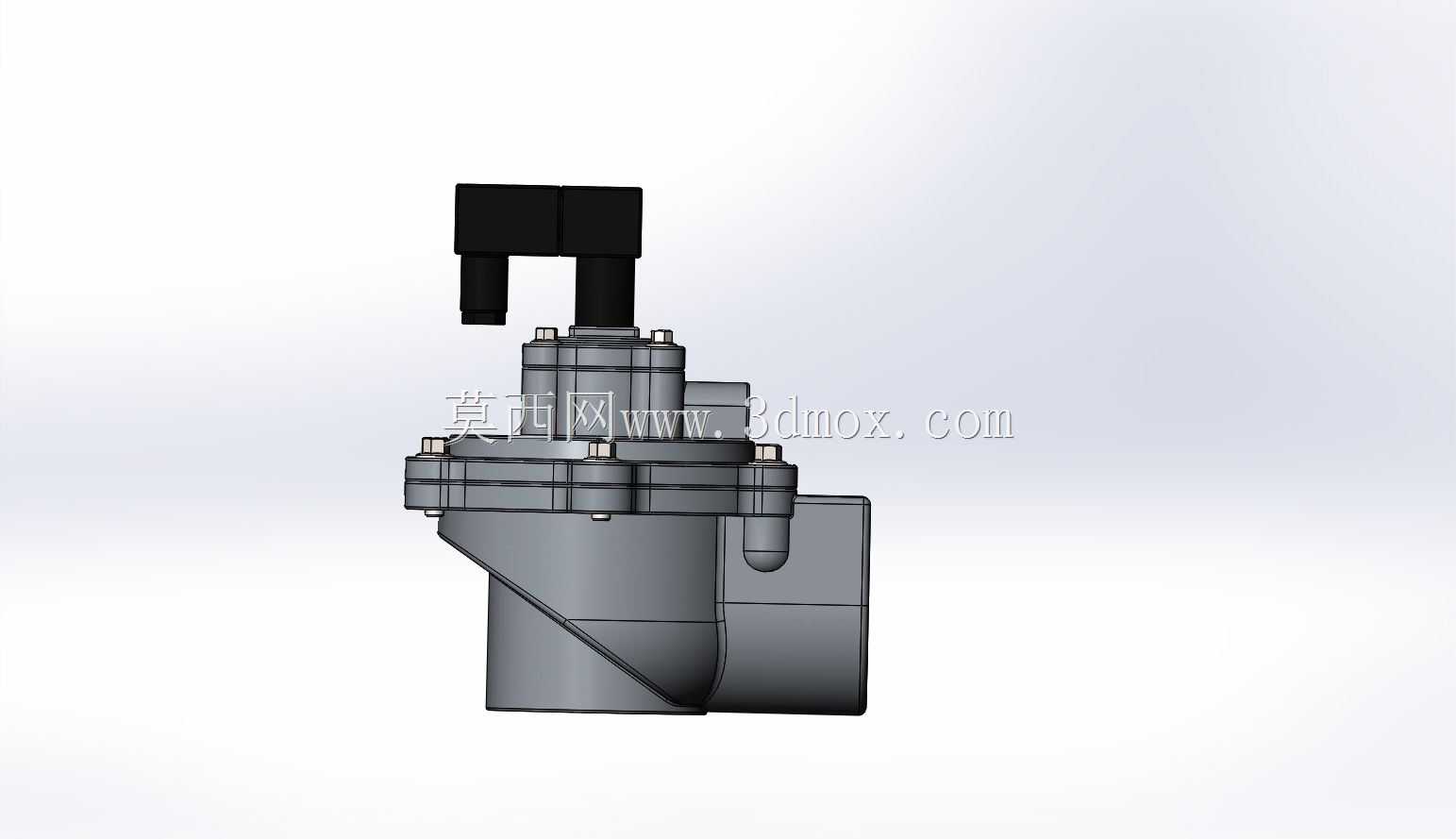

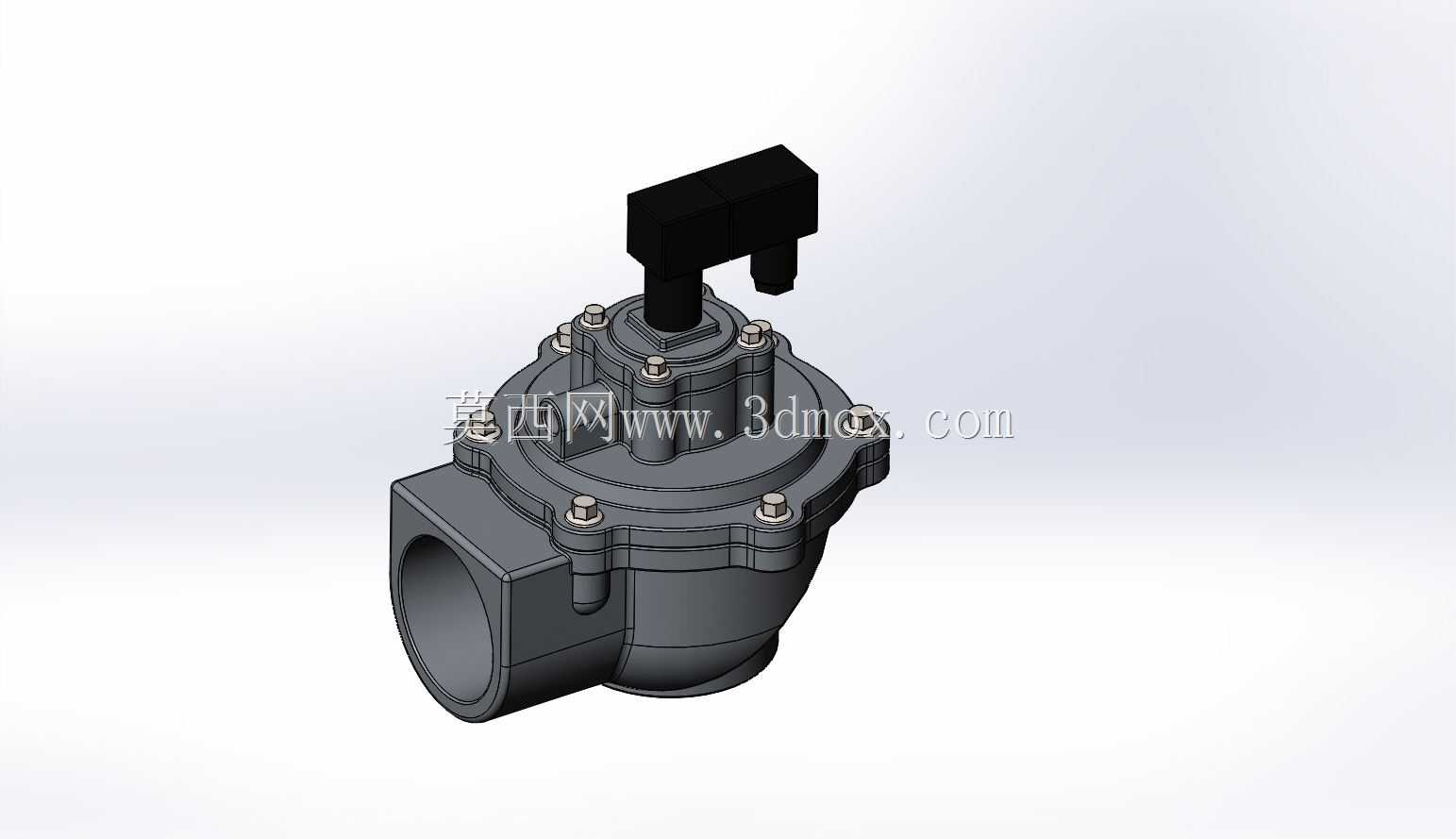

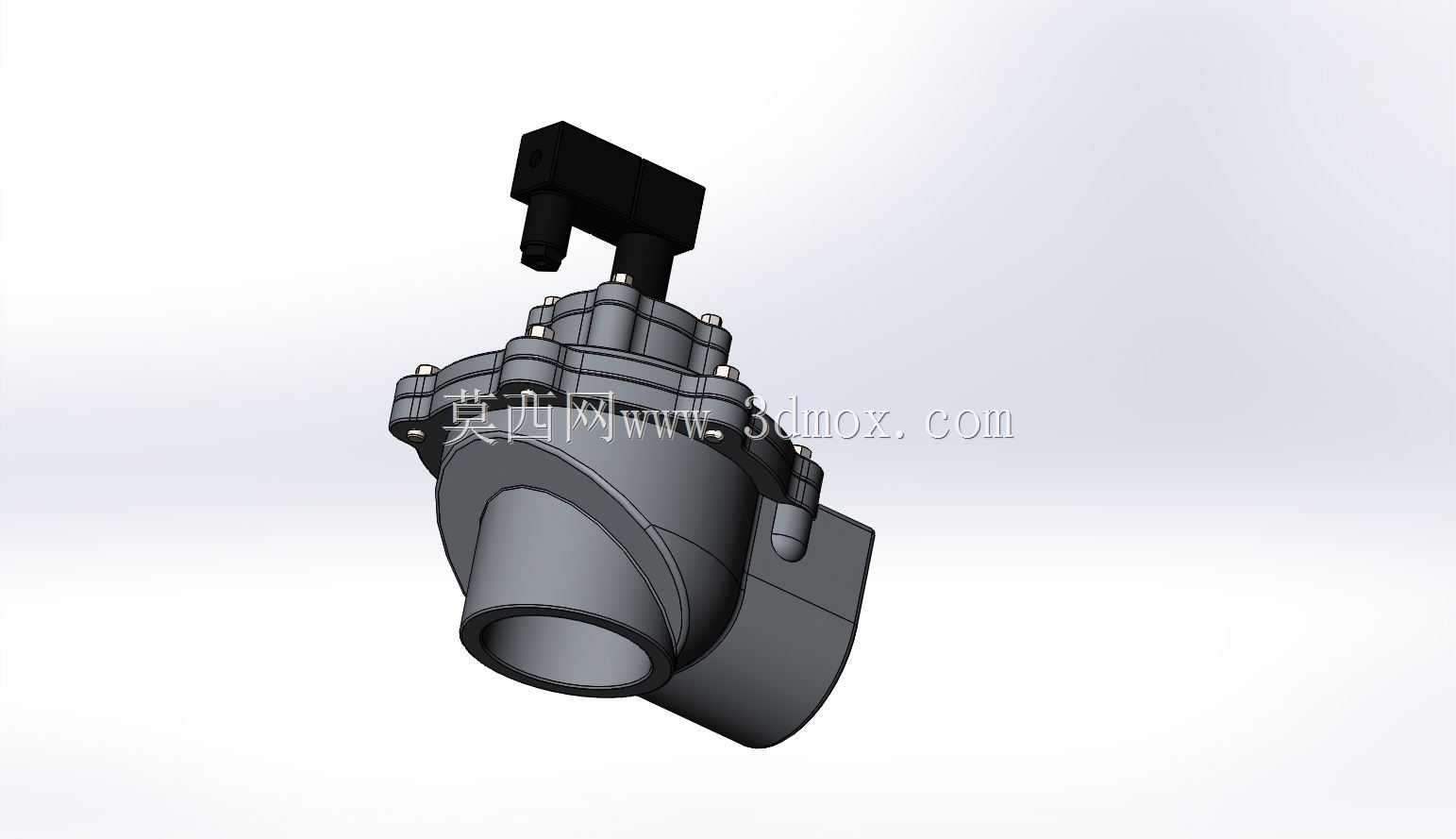

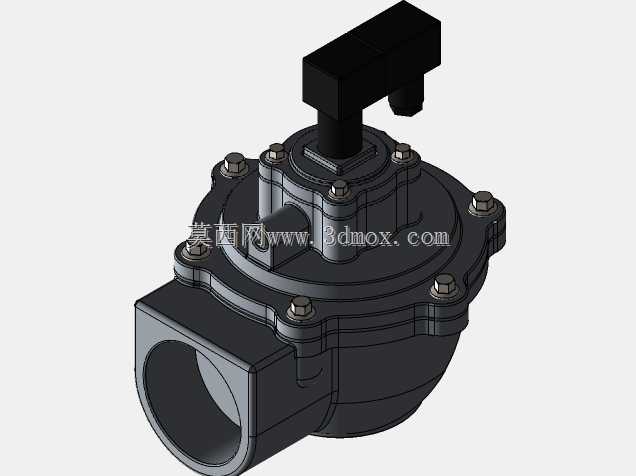

VNP-220型2.5英寸直角式电磁脉冲阀结构

　　在袋式除尘系统的气路控制环节，这类直角式脉冲阀承担着滤袋清灰的核心执行功能，直接决定除尘系统的运行阻力稳定性与滤袋使用寿命。不同于直通式阀件的流道走向，该款2.5英寸规格的脉冲阀采用进出口呈90度直角的布局，能够直接对接气包与喷吹管，无需额外加装弯头转接，在除尘单元的气包侧壁安装场景中，可大幅压缩气路组件的排布空间，减少管路转接带来的压损。

　　从实际工况适配角度看，该规格脉冲阀通常对应处理30至40条同长度滤袋的清灰需求，喷吹时的瞬间气流量可覆盖直径130mm、长度6m以内的滤袋全域，保证滤袋表面附着的粉尘层在0.1至0.3秒的瞬间喷吹下顺利脱落，避免滤袋糊袋、阻力持续升高的问题。阀件上部的电磁先导头结构，是实现气路切换的核心控制单元，接收控制系统发出的电信号后，先导头首先卸放阀瓣背压腔的压缩空气，借助阀前后的压差推动主阀瓣快速开启，让气包内储存的0.2至0.6MPa压缩空气瞬间通过阀腔进入喷吹管，完成单次清灰动作；信号断开后，先导头复位，背压腔重新建立压力，推动主阀瓣快速关闭，截断气路，整个动作响应时间控制在数十毫秒级别，既保证喷吹力度，又避免压缩空气的无效损耗。

　　建模过程中首先要明确安装边界的尺寸约束：2.5英寸通径对应的进出口连接螺纹为G2.5内螺纹，进出口端面的垂直距离、阀件主体最大外径、上部先导头的安装高度都需要严格匹配通用安装尺寸，保证替换现有同规格阀件时无需改动现有气包开孔与喷吹管位置。阀腔内部的流道设计做了圆弧过渡处理，没有直角突变结构，可降低高速压缩空气通过时的湍流损耗，提升喷吹效率的同时减少气流啸叫。阀盖与主阀体之间采用多组均布螺栓紧固，配合内置的密封胶圈实现静密封，可承受长期反复的瞬间气压冲击，不会出现漏气问题；阀体下部的侧进气流道与上部出气流道的同轴度、阀瓣的行程限位结构，都是建模时需要重点还原的细节，阀瓣的开启行程直接决定瞬间通气量，行程过小会导致喷吹力度不足，行程过大则会延长阀瓣关闭时间，增加耗气量。

　　在除尘系统的选型匹配中，该规格脉冲阀通常适配中大型脉冲袋式除尘器，广泛应用于木工除尘、冶金烟气除尘、水泥粉料回收、燃煤锅炉尾气处理等场景的清灰系统。安装时需要保证阀件垂直于气包侧壁安装，先导头处于竖直向上的状态，避免倾斜安装导致阀瓣复位卡滞；同时要注意阀件与喷吹管的对接同轴度，避免喷吹气流偏斜，导致部分滤袋清灰效果不均。建模时还原的螺栓排布位置、密封槽尺寸、先导头的接线接口位置，都可以直接用于安装支架设计、气包开孔定位、喷吹管路排布的校核工作，避免设计阶段出现安装干涉、对接尺寸不匹配的问题。不同于普通气动阀件的长期通断工况，脉冲阀的工作状态是高频次瞬间启闭，每天的动作次数可达数千次，因此建模时还原的各部件壁厚、阀瓣导向结构、弹簧安装位，都需要匹配长期高频冲击的强度要求，阀体主体采用压铸铝合金材质的结构设计，在保证强度的同时控制整体重量，降低气包侧壁的承重负荷。
