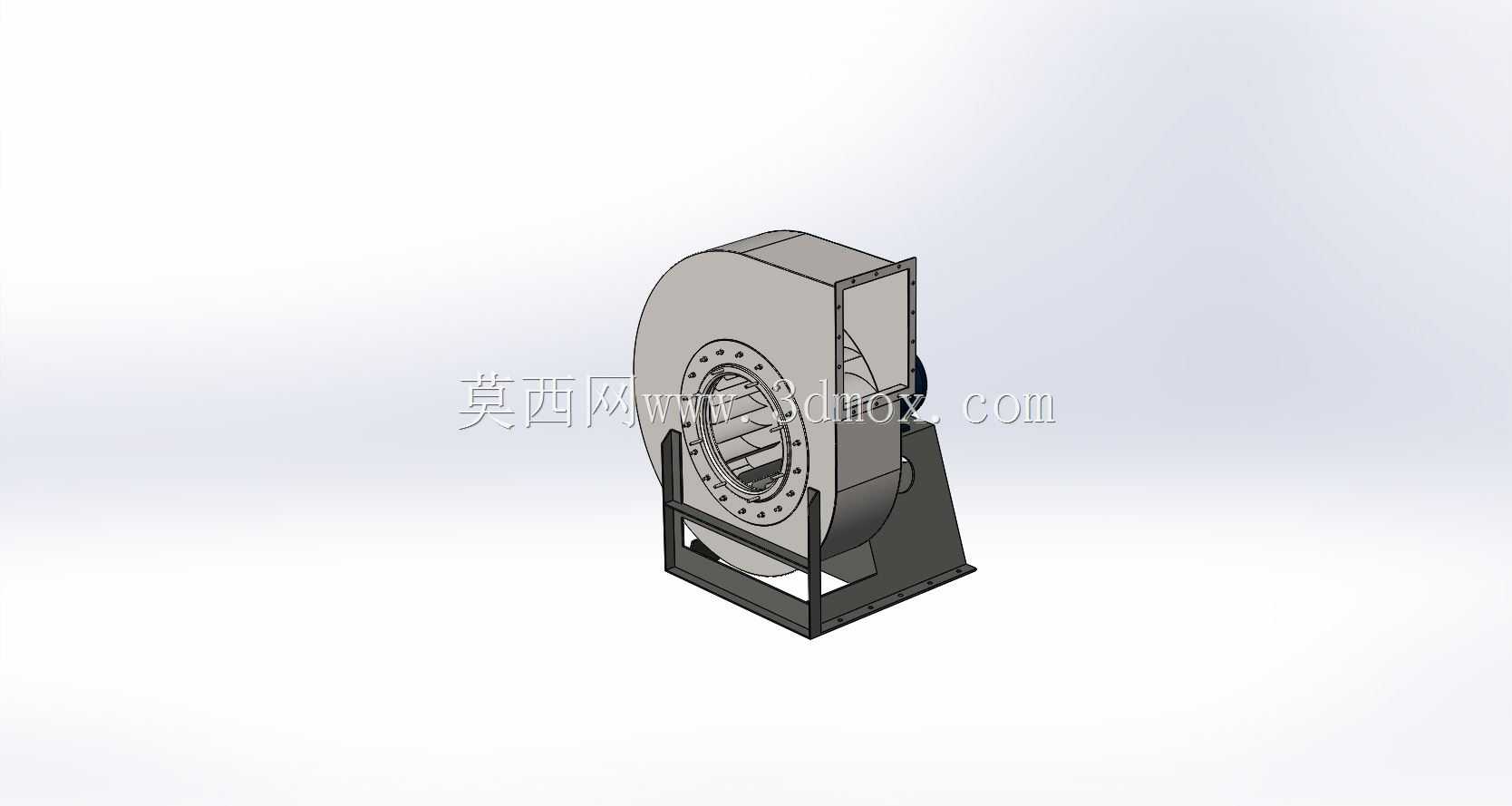

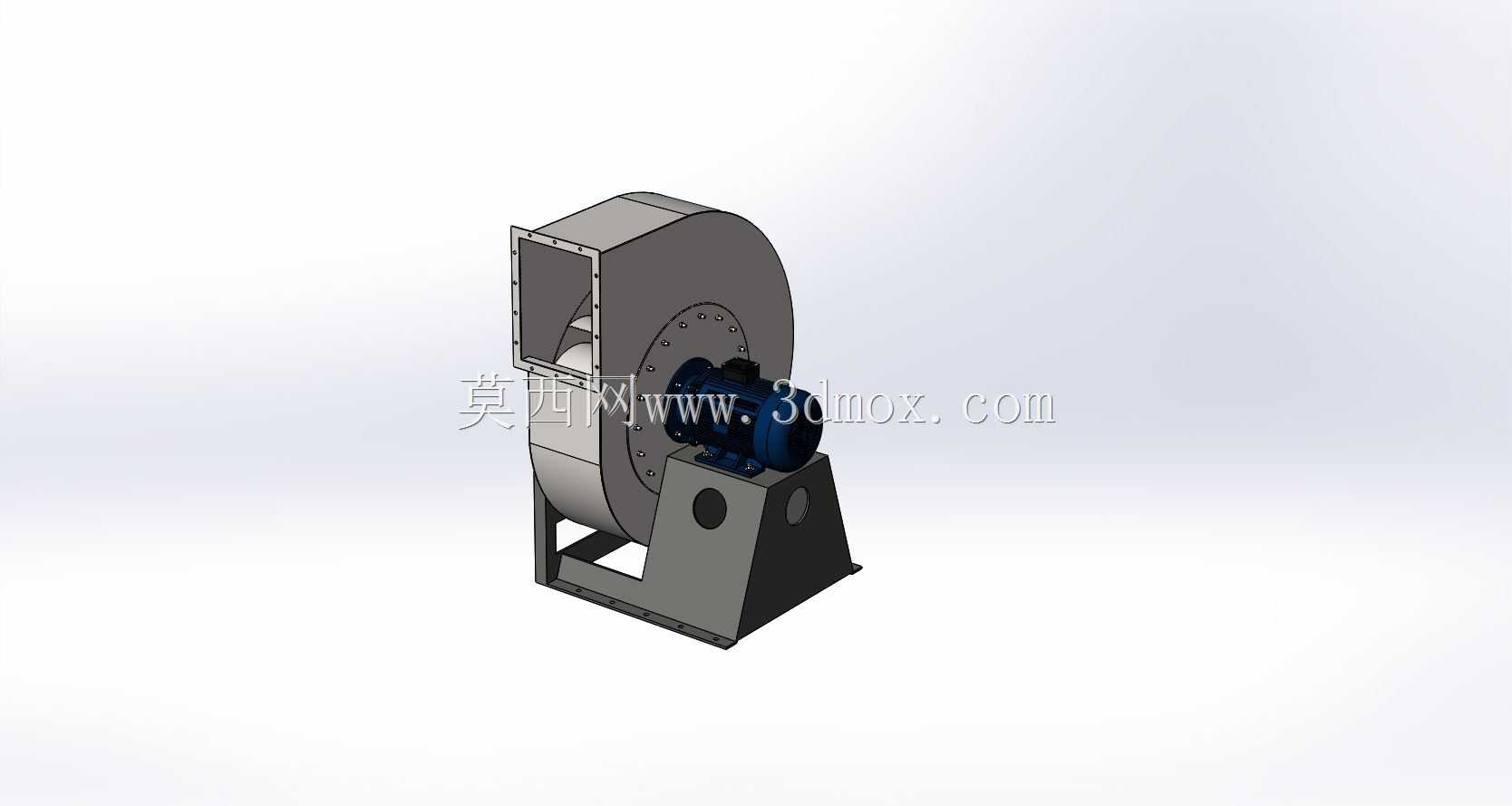

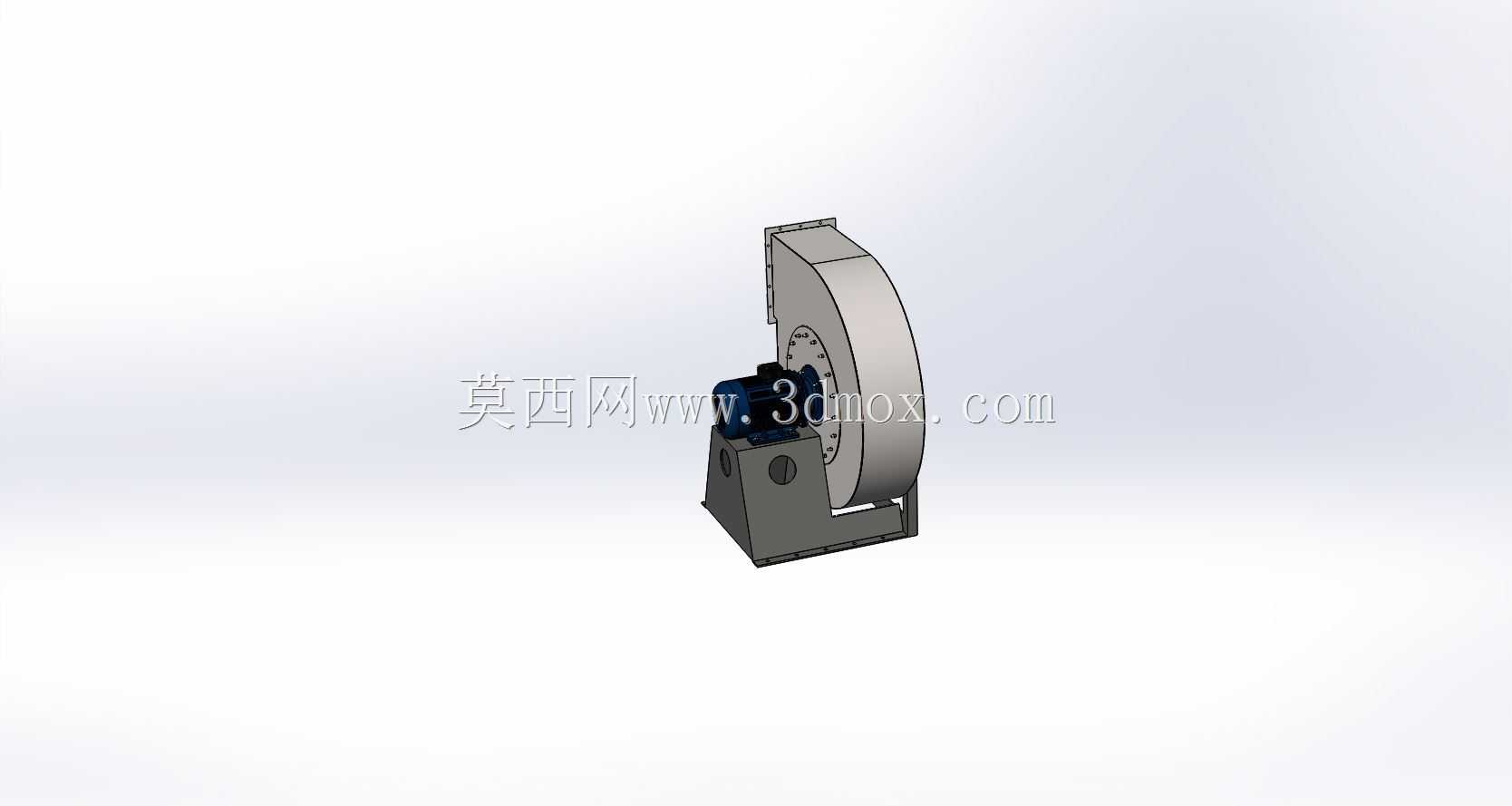

左置安装带支架结构离心风机

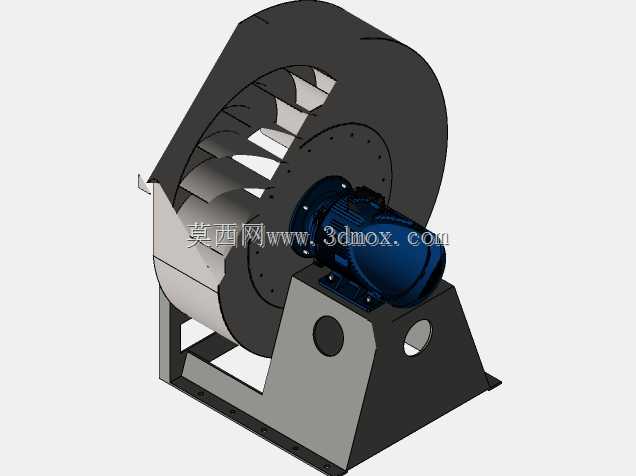

　　在工业通风、车间除尘、生产环节气体输送的场景里，离心风机是应用频次极高的通用动设备，这款带支架的左置离心风机，针对现场安装空间受限、进风方向固定的工况做了结构适配，区别于常规右置出风口的机型，左向出风的结构可以直接对接左侧排布的通风管道，省去现场加装弯头改向的工序，降低管路风阻的同时，也减少了管路连接件的采购与安装成本。从结构设计逻辑来看，整机采用蜗壳+叶轮+驱动电机+一体式安装支架的集成化布局，蜗壳的型线按照等环量流道设计，内壁做了圆弧过渡处理，能减少气流在蜗壳内部的涡流损耗，提升风机的运行效率，降低气流紊流带来的运行噪音。叶轮采用前向多翼式结构，叶片与轮盘、轮盖的连接位置做了圆弧倒角，既可以降低应力集中，

　　也能减少气流在叶片间隙的泄漏损失，叶轮做了动平衡校正，运行时的振动幅值控制在工业设备允许的范围内，避免长期运行出现支架焊缝开裂、轴承过早磨损的问题。驱动电机直接与叶轮主轴通过联轴器直连，省去了皮带传动的张紧结构，减少了日常维护的工作量，电机与蜗壳的连接位置设置了密封端盖，防止输送的含尘气体从连接缝隙泄漏，适配除尘系统的负压输送工况。底部的一体式支架采用型钢焊接成型，支架的安装底板开有长圆形的固定螺栓孔，允许现场安装时根据预埋地脚螺栓的实际位置做小范围调整，降低现场基础施工的精度要求，支架的支撑腿做了斜向加强筋设计，在风机启停、叶轮加速的动态载荷下，能保证整机的结构刚度，避免支架出现共振问题。从安装边界来看，

　　整机的出风口采用方形法兰结构，法兰面预制了螺栓连接孔，可以直接匹配同规格的通风风管法兰，不需要额外制作转换接头，进风口位置设置了防护网结构，防止大尺寸杂物被吸入叶轮造成叶片损坏。在实际选型应用中，这款左置结构的风机特别适合厂房侧墙排风、除尘系统支管段负压抽风、设备局部排风的场景，比如焊接工位的烟尘收集、打磨工位的粉尘抽排、生产车间的闷热空气置换，都可以直接选用该结构的机型，不需要额外调整管路走向。设计过程中，对支架的受力做了仿真校核，在电机满负荷运行、叶轮承受最大气动载荷的工况下，支架的最大变形量控制在毫米级，不会出现蜗壳移位、叶轮与蜗壳刮蹭的问题。蜗壳的板材厚度根据设备运行的风压参数做了匹配，长期运行不会出现板材震颤的问题，

　　表面做了防锈涂装处理，适配一般工业厂房的室内安装环境，若用于户外或者高腐蚀工况，还可以在该结构基础上调整板材材质与涂装工艺。整机的重心落在支架的安装平面中心区域，吊装转运时不需要额外做配重调整，现场就位后只需要紧固地脚螺栓，对接进出风管与电源即可完成安装，大幅缩短现场施工的周期。
