7.5kW法兰安装三相异步电动机结构

　　在各类工业传动场景中，7.5kW功率等级的法兰式异步电机是应用覆盖面极广的动力输出部件，从输送线驱动、泵组配套到小型机床主轴动力输入、风机叶轮传动，都能见到这类安装形式电机的身影。区别于底脚安装的通用电机，B5法兰安装的结构不需要额外制作适配安装座，直接通过端盖上的止口与配套设备的安装法兰定位，拧紧固定螺栓即可完成装配，能大幅减少现场安装的调整工作量，尤其适合安装空间紧凑、对同轴度要求较高的配套场景。

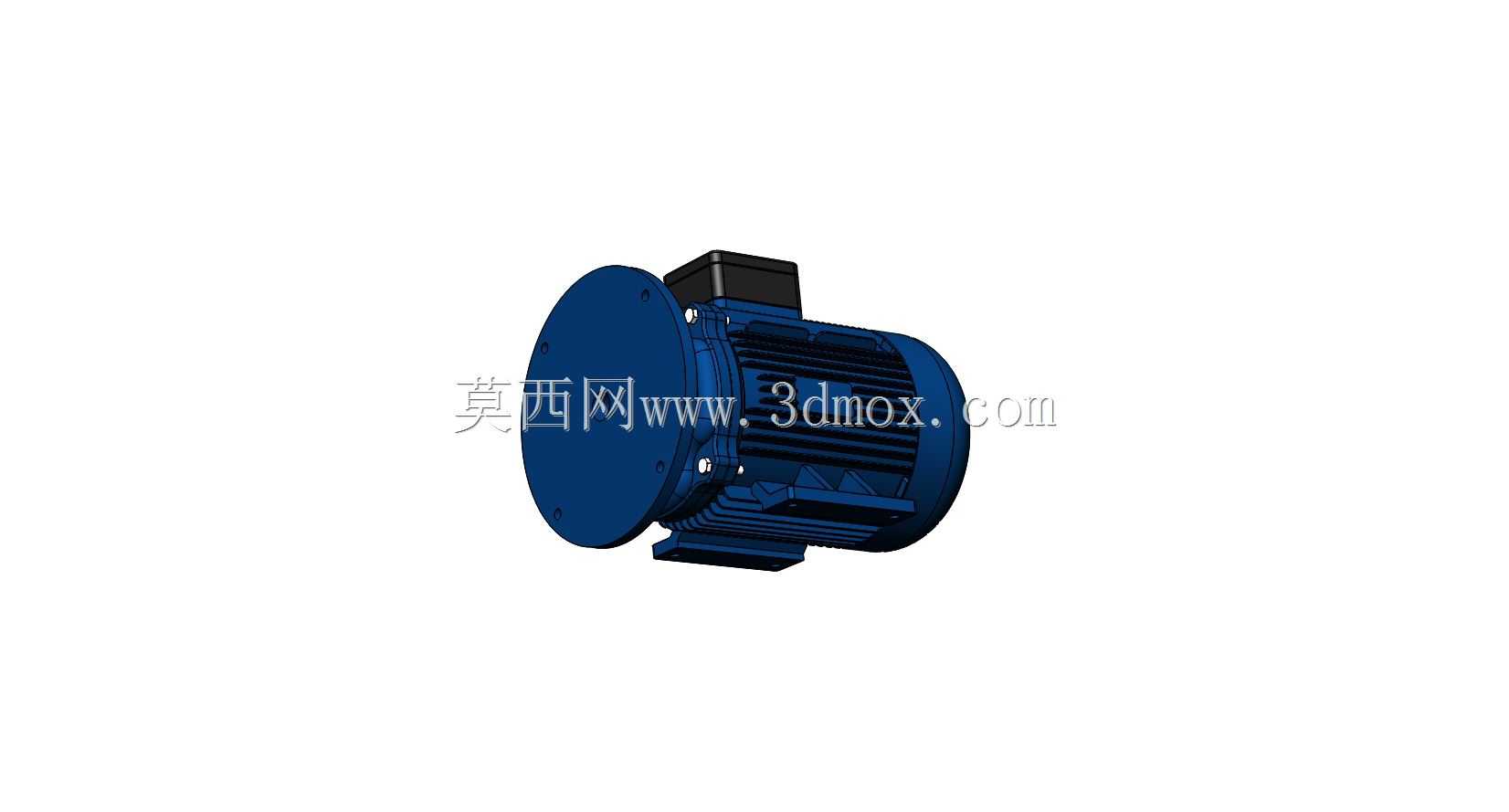

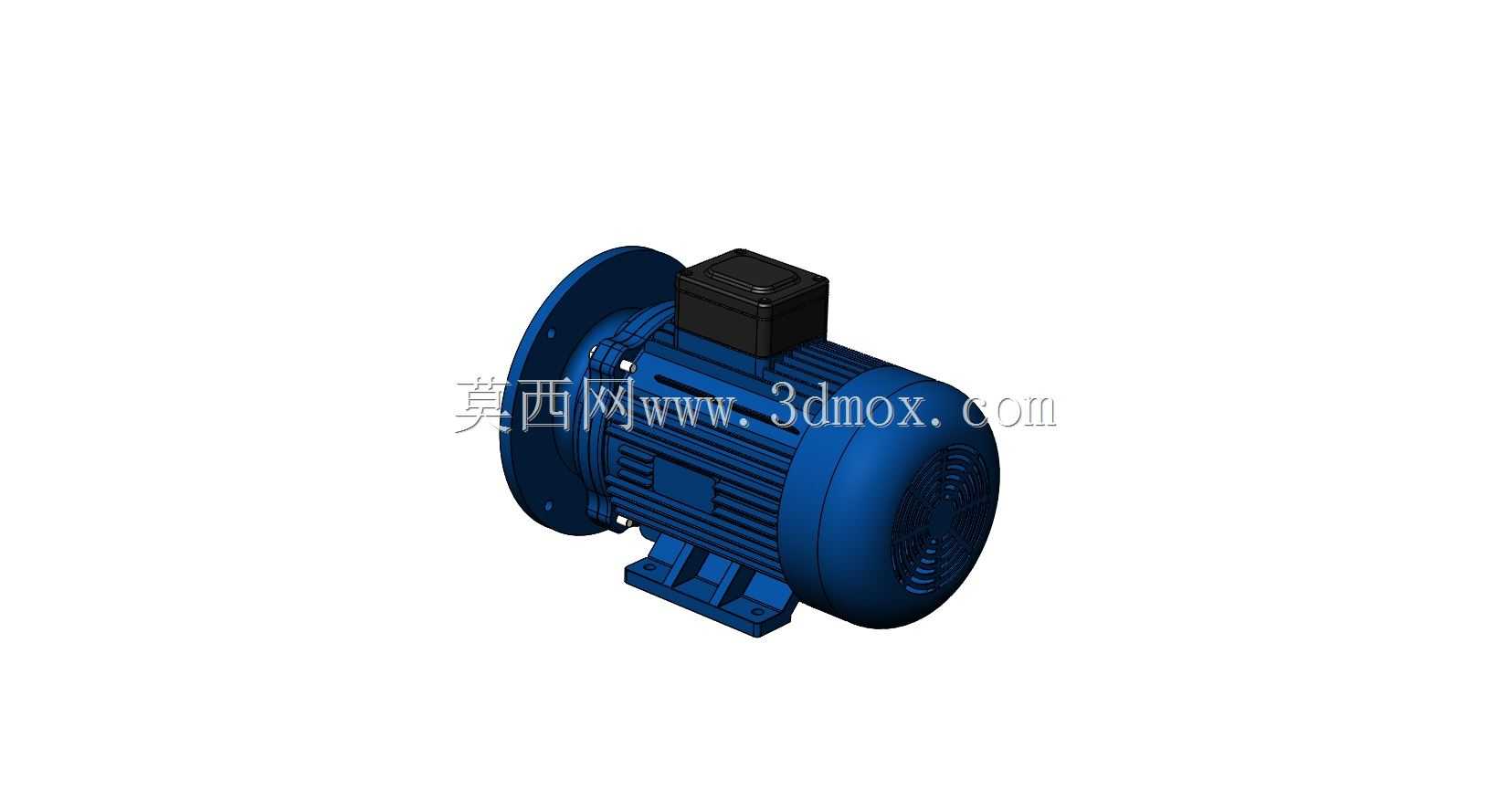

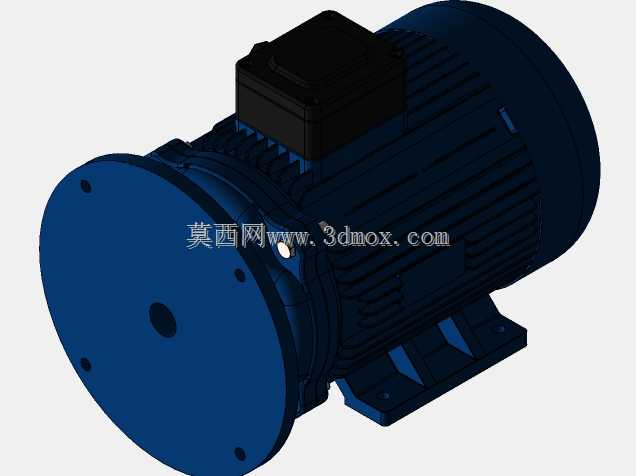

　　从结构设计逻辑来看，这款电机的三维建模完全还原了实物的装配层级：前端盖集成了安装法兰，止口尺寸按照通用工业标准设定，能直接匹配绝大多数同功率等级减速机、泵体的安装接口，法兰端面上的螺栓孔采用均匀分布设计，安装时不需要刻意调整角度对位，降低了现场装配的操作难度。机壳部分采用带散热筋的一体铸铝结构建模，散热筋沿着电机轴向平行排布，这种设计一方面能增加机壳与空气的接触面积，提升电机运行时的散热效率，另一方面轴向排布的筋条在电机运转时，能配合端部的风叶形成定向的气流通道，把绕组产生的热量顺着筋条间隙快速带离机壳表面，避免长时间高负载运行时出现绕组温升超标的问题。

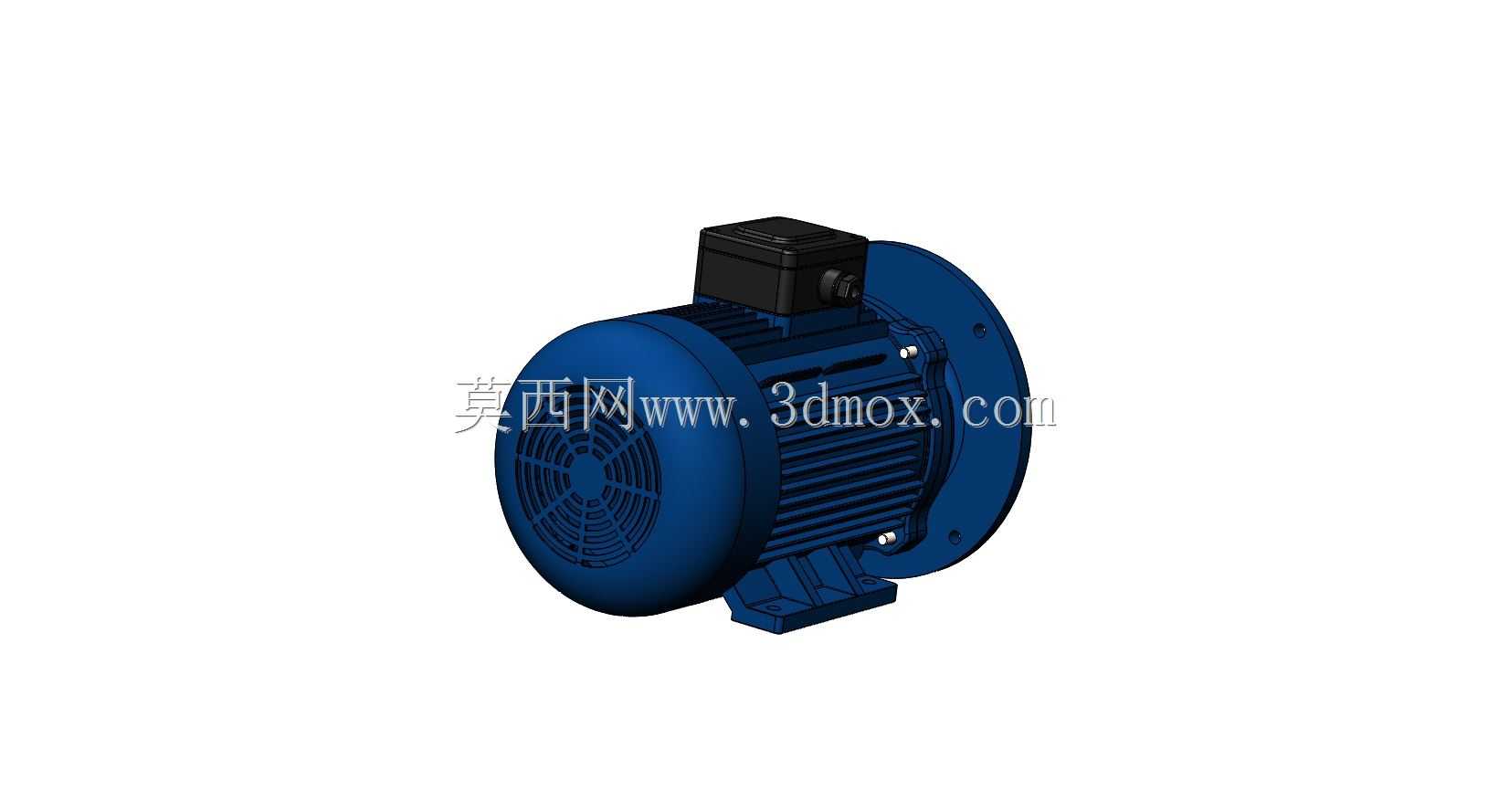

　　接线盒设置在机壳顶部的居中位置，建模时还原了接线盒的倾斜出线结构，这种结构能避免现场布线时线缆过度弯折，同时接线盒内部预留了足够的接线端子安装空间，方便操作人员完成电源线的压接与固定，接线盒与机壳的连接面做了密封止口设计，能适配一般工业车间的粉尘、少量溅水的使用环境，不需要额外加装防护外罩。后端盖部分集成了风罩安装位，风罩采用镂空格栅结构建模，既可以保护内部的冷却风叶不被外物触碰，又不会阻挡冷却风的进出通道，风叶采用离心式结构设计，电机运转时风叶随转子同步转动，能在风罩内部形成稳定的负压，引导外部冷空气从风罩格栅进入，顺着机壳散热筋流向电机前端，完成整个散热循环。

　　建模过程中对安装边界的尺寸做了精准还原：法兰止口的直径、安装孔的中心距、轴伸端的直径与键槽尺寸都严格对应实物的安装参数，设备选型人员可以直接把这个模型导入到成套设备的装配体中，提前验证安装空间是否存在干涉，不需要反复核对二维图纸的尺寸标注。轴伸端的键槽采用标准平键适配尺寸，配套的联轴器、带轮或者减速机输入孔都可以直接按照这个尺寸做适配设计，减少后续加工的适配调整工作量。底脚部分的结构也做了完整建模，虽然这款电机以法兰安装为主要形式，但底部附带的安装底脚可以满足部分需要卧式底脚固定的场景，用户可以根据实际安装需求选择固定方式，不需要额外更换电机型号。

　　从实际使用的角度出发，这类7.5kW的法兰式电机常被用于配套齿轮减速机驱动输送辊道，或者直接连接离心泵泵体做给排水、液压系统的动力源，也有部分场景会把它配套在小型破碎机、振动筛设备上作为主动力。建模时还原了电机所有外部结构的细节，包括吊环安装孔、接地螺栓位、铭牌安装区域，这些细节在做整线三维布局时，可以提前规划吊装位置、接线路径，避免后期现场安装时出现管线与结构件干涉的问题。电机的转子与定子部分虽然属于内部结构，但建模时也按照实际的装配关系做了层级划分，方便结构设计人员在做电机相关的二次设计时，直接调用内部结构参考，不需要重新拆分外部壳体模型。

　　在做设备布局设计时，这款电机模型可以直接导入到各类三维装配环境中，通过配合约束把法兰止口与配套设备的安装面对齐，就能快速完成动力单元的布局，同时可以通过测量工具直接核对电机尾部到安装面的距离、接线盒的操作空间是否足够，提前发现布局中存在的空间不足问题，减少后期样机制作时的改造成本。对于做传动系统设计的工程师来说，这个模型的外形尺寸、安装接口完全符合通用工业标准，不需要额外做尺寸修正就能直接用于方案评审、装配干涉检查等工作，能大幅提升设计阶段的工作效率。
