2英寸VNP-216型直角式脉冲喷吹阀结构

　　在袋式除尘系统的清灰单元设计中，脉冲阀的选型与结构匹配度直接决定滤袋清灰效果、系统运行阻力以及滤袋使用寿命，这款2英寸通径的VNP-216型脉冲阀，是针对中小风量除尘单元、仓顶除尘设备以及单机除尘器开发的直角式电磁脉冲喷吹部件，其进出口呈90度直角布局，适配除尘气包与喷吹管垂直布置的常规安装场景，能最大程度压缩气路连接长度，减少压缩空气在管路输送过程中的压力损失。从实际工程应用来看，这类2英寸通径的脉冲阀通常匹配12-16条长度2-3米的除尘滤袋，单阀喷吹覆盖面积约0.8-1.2平方米，广泛应用于木工除尘、焊接烟尘净化、建材粉料输送收尘、小型锅炉烟气除尘等场景，相比1.5英寸通径的同系列阀，其单次喷吹的气流量提升约40%，可覆盖更长的滤袋组，减少单台除尘器的阀组配置数量，降低设备整体制造成本与后期维护点位。

　　从结构设计逻辑来看，该阀采用分体式膜片腔结构，主阀体为压铸铝合金材质，表面做硬质阳极氧化处理，兼顾轻量化与抗压缩空气腐蚀能力，膜片采用夹布丁腈橡胶材质，内置金属加固垫片，可承受0.2-0.6MPa的常规工作气压，膜片的泄压孔与导流槽做了倒角优化，能在电磁先导头动作后10毫秒内完成膜片背压泄压，实现主阀口快速开启，喷吹完成后背压腔快速补压，膜片复位时间控制在100毫秒以内，避免长时间漏气造成压缩空气损耗。顶部的电磁先导头采用插接式安装结构，与主阀膜片腔之间通过密封O圈隔离，后期维护时无需拆卸主阀体与气包、喷吹管的连接，仅需拧下固定螺栓即可更换先导头，大幅缩短现场故障停机时间。

　　安装边界方面，该阀的进气端为内螺纹结构，直接旋接在除尘气包的预留外螺纹接头上，出气端同样为内螺纹结构，对接喷吹管的连接接头，进出口的同轴度公差控制在0.1mm以内，避免安装后出现喷吹气流偏斜，导致滤袋局部清灰不均、出现局部糊袋的问题。阀组整体高度从气包安装面到先导头顶端约180mm，侧向突出宽度约120mm，安装时需预留至少50mm的侧向操作空间，方便后期拆装先导头与膜片组件，气包侧的安装螺纹需做密封处理，通常采用聚四氟乙烯生料带缠绕，缠绕时需避开螺纹端部1-2个牙距，避免密封材料碎屑进入阀腔卡滞膜片，造成阀组漏气失效。

　　在气路匹配设计上，该阀要求配套的压缩空气气源经过三级过滤，去除气源中的液态水、油污与固体杂质，过滤精度不低于40微米，避免杂质进入膜片腔造成膜片密封面磨损，缩短阀组使用寿命。先导头的供电电压通常采用DC24V，适配除尘系统PLC的脉冲控制仪输出信号，单阀的先导头功耗仅为5W，长期运行的能耗极低。在喷吹参数匹配上，针对不同的粉尘特性，可通过脉冲控制仪调整喷吹宽度，针对比重较大的金属切削粉尘、水泥粉料，喷吹宽度设置在0.1-0.15秒即可实现有效清灰，针对比重较轻的木工粉尘、焊接烟尘，喷吹宽度可调整至0.08-0.1秒，在保证清灰效果的前提下尽可能降低压缩空气消耗量。

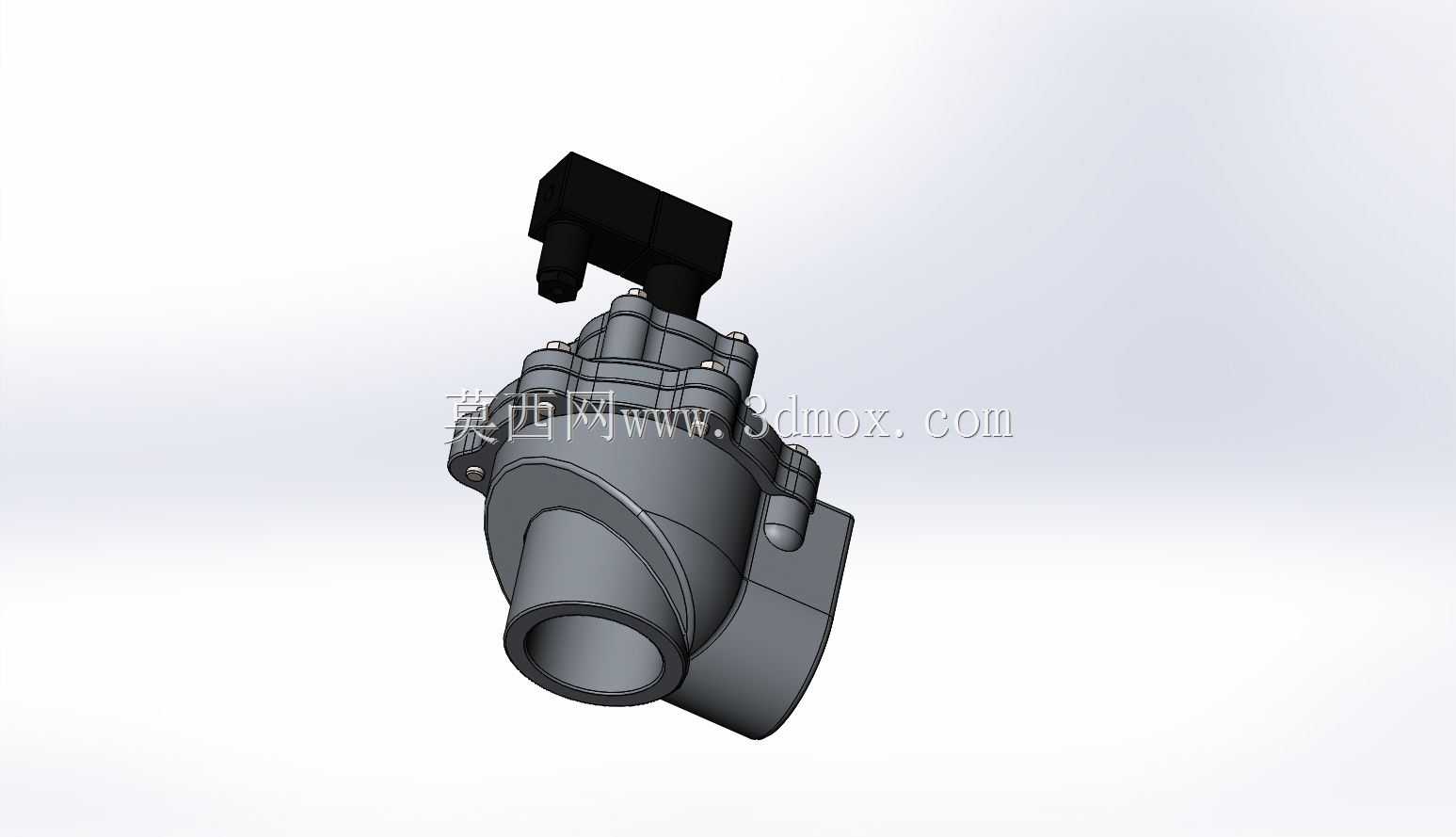

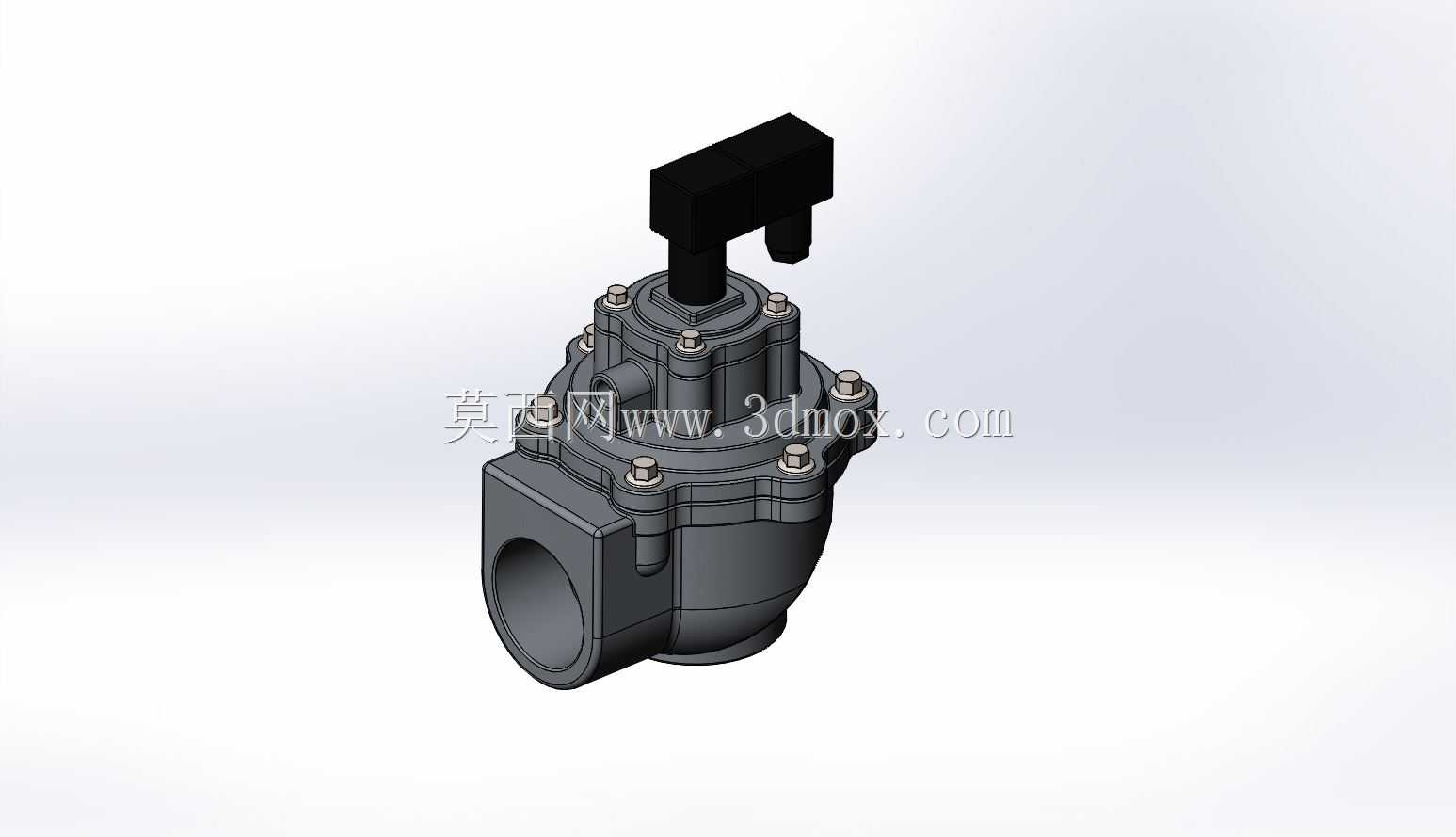

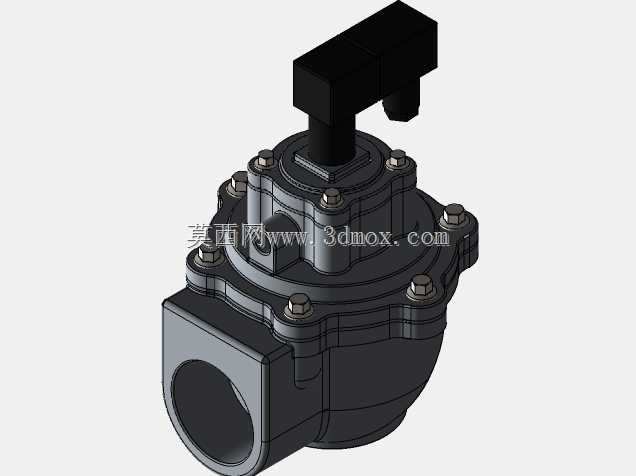

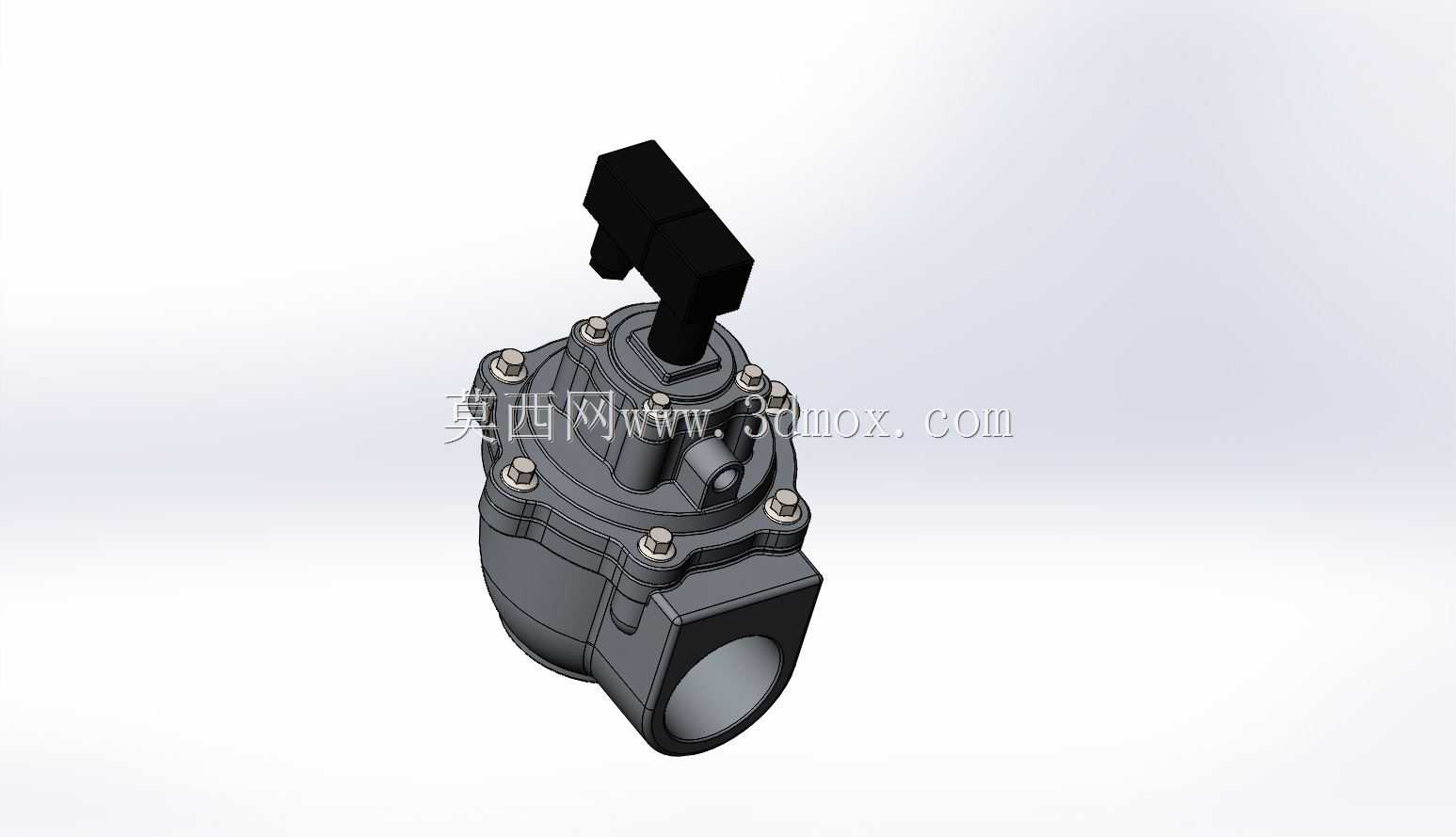

　　从结构建模的细节来看，该模型完整还原了阀组的所有装配细节，包括膜片腔的紧固螺栓分布、先导头的接线端结构、进出口的螺纹牙型细节、阀体表面的加强筋布局，建模时所有配合面的公差均按照实际加工公差设置，可直接用于除尘设备的整体装配干涉检查，也可作为阀组选型时的安装空间校核参考，避免设计阶段出现安装空间不足、阀组与周边结构件干涉的问题。阀体的流道部分做了等比例还原，可用于后续的喷吹气流仿真分析，模拟不同喷吹压力下的阀口流量特性、气流速度分布，为喷吹管的喷孔直径设计、喷吹距离优化提供基础模型支撑。
