切入口式RBF型工业袋式除尘设备结构

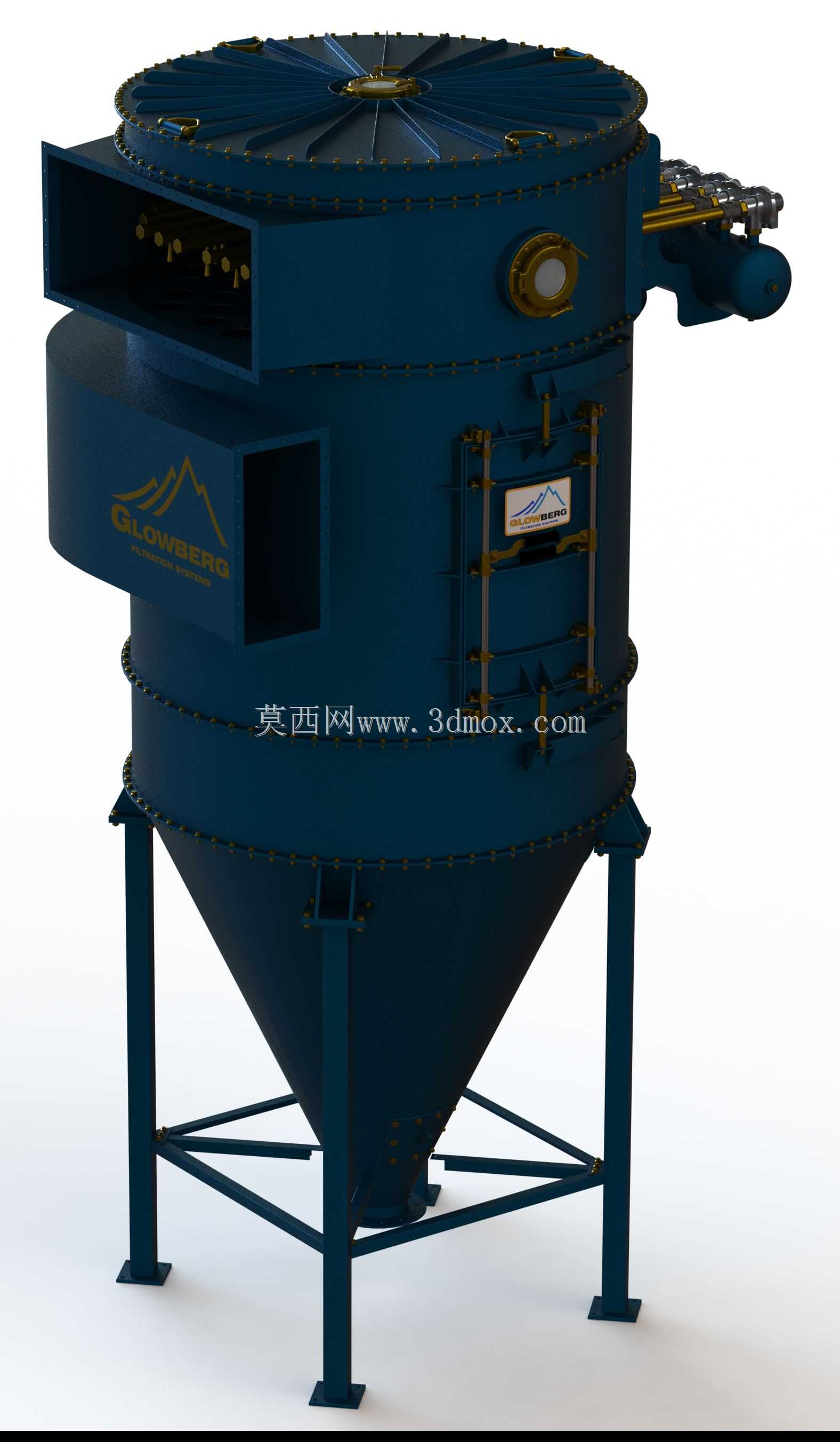

　　在木工加工车间、金属打磨工位、粮食仓储转运线、建材粉料拌合站点这类持续产生悬浮粉尘的作业场景中，切入口布局的袋式除尘设备是控制车间粉尘浓度、满足职业卫生排放要求的核心配套装置，不同于常规侧进风或顶进风的除尘结构，这款RBF系列切入口袋式除尘器的进风通道直接设置在筒体中下部的锥段上方位置，含尘气流进入设备腔体后不会直接冲刷上部的滤袋悬挂区域，能大幅降低高浓度粗颗粒粉尘对滤袋表面的直接磨损，延长滤袋的实际更换周期。从结构设计逻辑来看，设备整体采用立式圆筒形承压壳体搭配下部锥形灰斗的布局，圆筒段内部沿圆周方向均匀布置径向排列的滤袋组件，顶部采用快开式旋转顶盖结构，无需额外搭建大型吊装平台就能完成内部滤袋的抽拉更换作业，

　　顶盖边缘布置整圈快压螺栓密封结构，配合环形密封胶条能保证设备在负压运行状态下不会出现漏风泄压的问题。设备侧面预留的两个切向进风口可以根据现场管道排布方向灵活选择对接方向，不用额外加装转向弯头就能适配不同走向的主除尘管道，减少管道沿程阻力损失；进风口内侧设置有内置的气流均布导流板，能让进入腔体的含尘气流沿筒壁形成缓慢的旋流场，大颗粒粉尘在旋流离心力的作用下会直接沿筒壁滑落进入下部灰斗，提前完成粗颗粒的预分离，有效降低后续滤袋的过滤负荷。上部筒体侧面伸出的悬臂结构是脉冲喷吹清灰系统的安装位，集成了气包、脉冲阀与喷吹管组件，清灰时高压气流会通过喷吹孔定向射入对应滤袋的上口，让滤袋产生瞬间的径向膨胀形变，抖落附着在滤袋外表面的积尘，

　　积尘掉落后直接进入下部锥形灰斗，灰斗侧壁设置有密封检修门，日常可以通过检修门检查灰斗内积灰状态，也能在停机时完成腔体内部的杂物清理。设备底部采用四支立式支腿搭配十字形横撑的支撑结构，支腿底部预留有地脚螺栓安装孔，安装时需要根据现场地面承载情况浇筑对应的混凝土基础，保证设备运行时的整体稳定性，支腿的高度设计预留了足够的灰斗出口空间，下方可以直接对接星形卸料阀或者粉尘收集桶，不用额外加装过渡接料段。从安装边界尺寸来看，圆筒段的外径决定了设备的平面占地尺寸，选型时需要在设备四周预留至少800mm的检修操作空间，尤其是喷吹系统所在的侧面，要预留足够的空间完成脉冲阀的更换与气路管道的维护作业；设备顶部的顶盖开启方向不能有管线或者梁柱遮挡，

　　保证顶盖可以完全旋转打开，不影响内部滤袋的吊装更换。在实际工况适配中，这种切入口结构的袋式除尘器尤其适合处理含尘浓度较高、粉尘颗粒硬度较大的工况，比如五金打磨的金属碎屑、木材加工的锯末粉尘、水泥拌合的粉料扬尘，预分离结构能减少粗颗粒对滤袋的冲刷，相比普通上进风结构的同规格除尘器，滤袋使用寿命能提升30%以上；设备的运行阻力控制在合理区间，配套风机选型时不需要额外增加过高的风压余量，能降低整套除尘系统的运行能耗。在三维建模过程中，壳体的焊缝位置、法兰连接的螺栓孔排布、支腿的斜撑角度都按照实际加工工艺做了还原，滤袋的安装间隙、喷吹管的喷吹孔对位关系也完全符合实际装配要求，结构设计人员可以直接参考这个模型完成同类型除尘设备的壳体结构细化、支腿强度校核、进风口导流角度优化，也能作为车间除尘系统布局选型时的三维占位模型，用来核对现场安装空间、管道对接位置是否存在干涉问题。
