不带压力表的小型气动压力调节装置

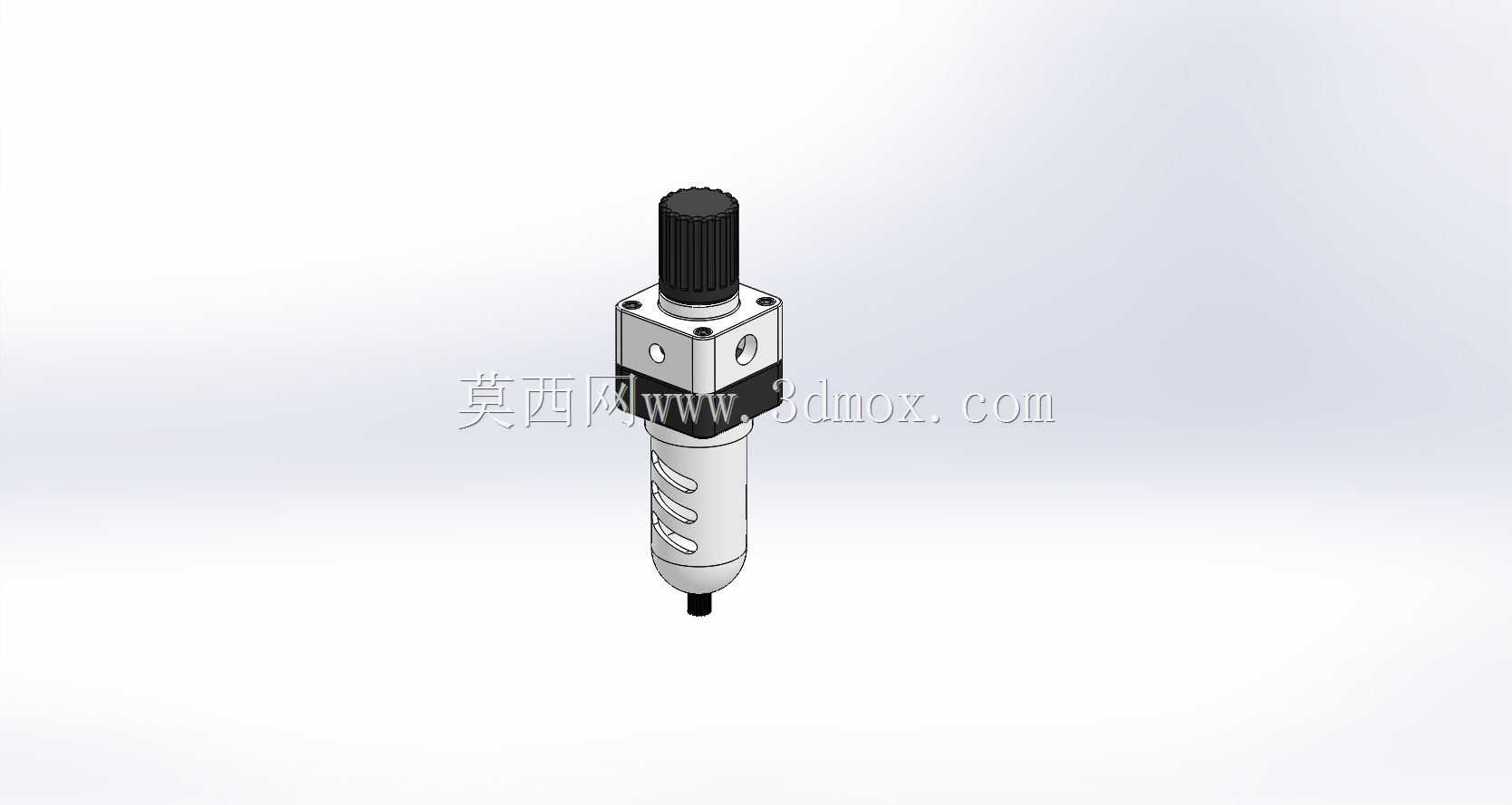

　　在气动控制系统的气源处理回路里，这类不带外置压力表的紧凑型压力调节器，是很多对安装空间有严格限制的工位上常用的元件，它的核心作用是把上游输入的波动压缩空气，稳定输出为下游气动执行元件、逻辑控制元件所需的固定压力值，避免气源压力波动导致气缸输出力不稳、气动阀件动作异常这类常见的现场故障。从结构设计逻辑来看，这款调压装置采用了直动式膜片调压的核心结构，顶部的滚花调节旋钮是手动调压的操作端，旋转旋钮时会压缩内部调压弹簧，改变膜片的平衡位置，进而带动阀杆调整阀口的开度，实现输出压力的连续调节；旋钮表面做了细密的轴向滚花纹理，即使操作人员戴薄劳保手套操作，也能获得足够的摩擦力，不会出现打滑的情况，调节时的阻尼感均匀，不会出现压力跳变的问题。

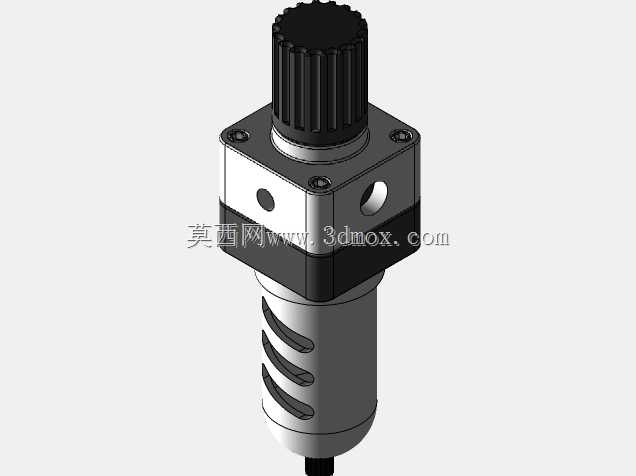

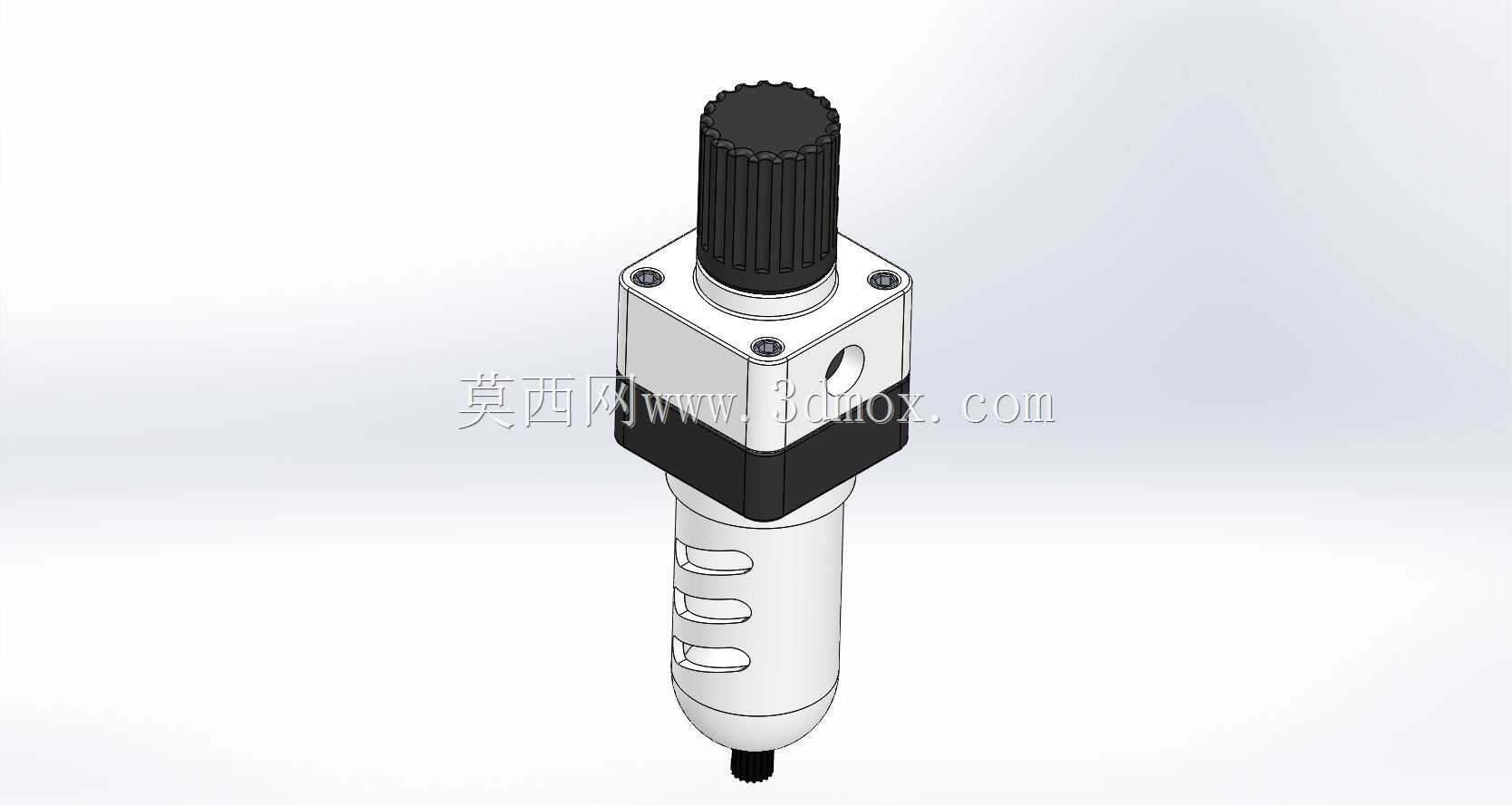

　　下部的滤杯采用透明高强度工程材质，能够直接观察到内部截留的冷凝水、杂质的积存情况，杯身设计了多道纵向导流槽，一方面可以增强杯体的结构强度，承受持续的气源压力不会出现开裂变形，另一方面可以让进入杯体的压缩空气形成旋流，依靠离心力把空气中混杂的液态水滴、固态杂质甩到杯壁上，顺着导流槽沉降到杯底，避免杂质随气流进入下游精密元件造成卡滞、磨损。安装接口部分采用了侧面平行布置的两个内螺纹通口，分别作为进气端和出气端，接口的同轴度公差控制在0.1mm以内，和管路接头连接时不会出现别劲、密封面错位导致的漏气问题；顶部还预留了两个安装固定孔，可以通过支架直接固定在设备的安装面板或者型材机架上，不需要额外占用过大的安装空间，在小型自动化设备、

　　桌面型气动工装、便携气动工具的气源回路里，这种紧凑的安装尺寸优势非常明显，相比带外置压力表的常规调压阀，它的径向安装尺寸可以缩小近三分之一，在排布密集的阀岛附近、狭小的设备腔体内都能顺利布置。从功能特性上看，这款调压装置的溢流结构设计在膜片组件上，当下游输出压力超过设定值时，膜片会向上位移打开溢流孔，把多余的压力从溢流口泄放，快速把输出压力拉回设定区间，响应速度可以满足绝大多数常规气动回路的要求，不会因为压力超调导致下游元件过载损坏。滤杯底部设置了手动排水结构，不需要额外工具，按压底部的排水顶杆就可以排出杯内积存的冷凝水，日常维护操作非常简便，适合车间一线操作人员做日常点检维护。设计过程中，对各部件的配合公差做了针对性优化：

　　阀杆和阀套之间的配合间隙控制在合理范围，既保证阀杆上下动作顺畅无卡滞，又不会因为间隙过大导致内部泄漏量超标；膜片采用耐油橡胶材质，能够适应压缩空气中少量的润滑油雾，长期使用不会出现硬化、开裂的问题，使用寿命可以满足工业现场长期连续运行的要求。在实际选型应用中，这类调压装置通常用在对压力显示没有强制要求、或者下游已经单独布置了压力检测元件的回路里，比如小型气动夹具的供气支路、气动吹尘工位的压力调节、小型气缸的动作压力控制等场景，它的压力调节范围覆盖了常规工厂气动系统常用的0.1-0.8MPa区间，能够匹配绝大多数普通气动元件的工作压力要求。安装时需要注意气流方向和阀体上标注的方向一致，反向安装会导致调压功能失效，同时要预留出底部排水操作的空间，以及顶部调节旋钮的操作空间，避免安装后无法进行压力调节和排水维护。整体结构没有多余的冗余设计，所有部件的尺寸都围绕紧凑化、实用化的目标设计，没有为了外观增加不必要的装饰结构，完全服务于工业场景下的可靠使用需求，各部件的拆装也比较简便，后期更换密封件、清理内部杂质的时候，不需要专用工具就可以完成拆解维护，降低了设备的后期维护成本。
