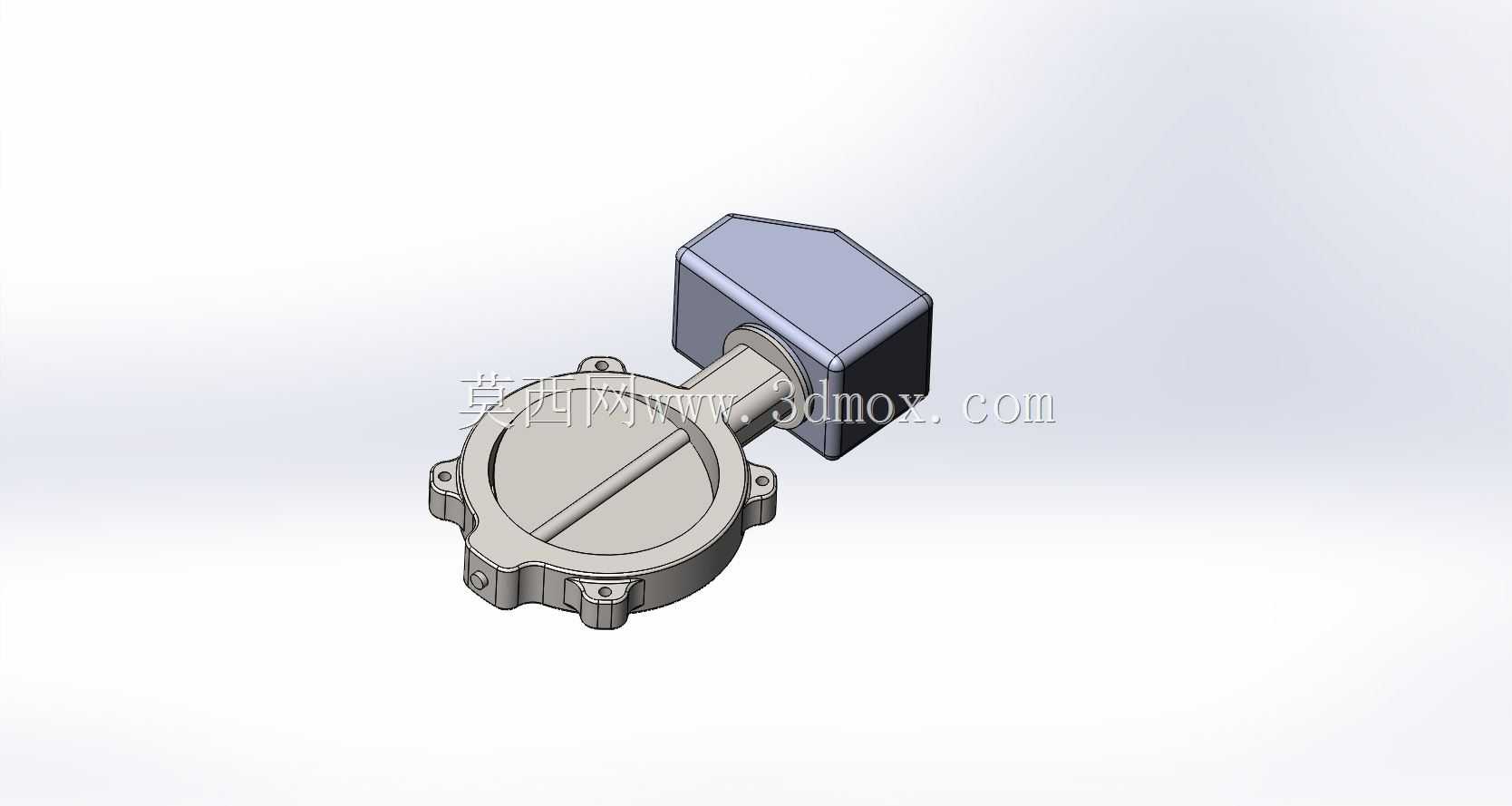

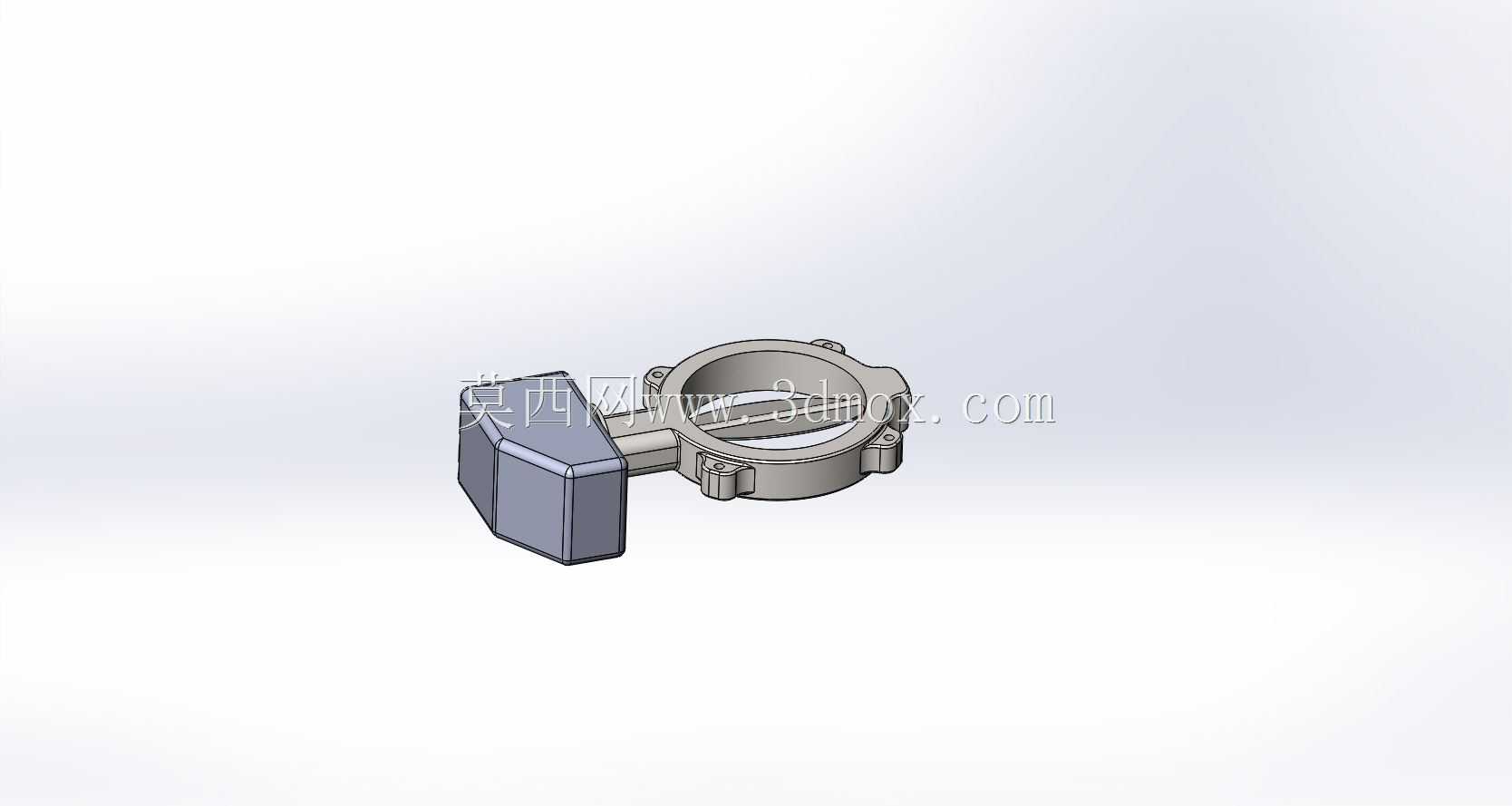

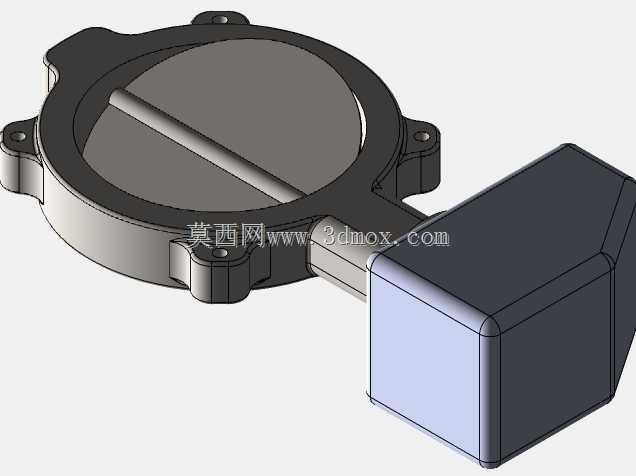

DN400圆盘式快关阀门结构设计

　　在工业气体输送、通风除尘、压缩空气管网这类对管路截断响应速度有要求的场景里，大口径快关阀的选型一直是管路设计里容易踩坑的环节——尤其是DN400这类中等偏大通径的管路，普通闸阀、蝶阀要么开关行程太长响应慢，要么密封结构在含尘气流里磨损快，用不了几个密封面就会出现内漏。这款圆盘式快门阀的设计，刚好瞄准了这类工况的实际痛点。

　　从实际使用场景来看，这类阀门主要适配常压、低压的气体、空气介质管路，常见于工厂集中供气管网的支路截断、除尘系统的风道隔离、通风系统的风量快速切断环节，不需要承担高压流体的截流任务，核心需求是开关动作快、结构简单可靠、日常维护量小。和传统的旋转式蝶阀不同，这款快门阀采用圆盘式密封副配合侧置驱动结构，开关动作不需要阀板做整周旋转，只需要沿阀座轴向做短行程的平移就能完成全开全关动作，动作行程比同通径蝶阀缩短60%以上，配合气动或者手动快动执行机构，能在1秒内完成截断动作，应对管路突发的压力波动、火情隔离这类需要快速关断的场景完全够用。

　　从设计思路上看，这款阀的结构做了大量的轻量化和易维护考量。首先是阀体部分，采用对夹式安装结构，两端的法兰连接环直接和管路法兰配对，不需要额外的阀体铸造流道，整体重量比同通径的法兰闸阀轻70%左右，安装的时候不需要额外做承重支架，直接靠两侧管路法兰夹持就能固定，对于现场改造、管路加装的场景非常友好，不用重新调整管路的支撑布局。侧置的驱动腔体和阀板做了集成式设计，阀杆的导向结构直接做在驱动腔内壁，不需要额外加装导向套，减少了一个易泄漏的密封点；阀板的密封面采用平面贴合结构，密封件是嵌入式安装在阀板边缘，更换的时候只需要拆开驱动腔侧盖就能取出阀板，不用把整个阀门从管路上拆下来，日常维护的工作量非常小。

　　关于安装边界和尺寸配合，这款DN400规格的快门阀，通径完全匹配公称通径400mm的低压气体管路，法兰连接尺寸符合常用的低压管路法兰标准，安装的时候不需要额外做变径接头；阀门整体的轴向安装长度不到200mm，比同通径蝶阀的结构长度短近三分之一，在管路布局空间紧张的场景里，比如风道紧贴墙面、设备旁管路间距小的位置，不会出现安装空间不足的问题。侧置的驱动部分突出阀体的尺寸控制在300mm以内，执行机构的操作空间只需要预留阀体侧面400mm的操作距离就足够，不管是装手动操作手柄还是加装小型气动执行头，都不会和周边的管路、支架产生干涉。

　　从功能特性上来说，这款阀的流道设计做了全通径优化，阀板全开的时候完全退到侧置的驱动腔里，流道内部没有任何遮挡部件，介质通过的时候压损非常小，对于通风系统、大流量供气管网来说，能有效降低管路的沿程压力损失，减少风机或者空压机的能耗。另外阀板的导向结构采用双侧平行导向，开关动作的时候阀板不会出现偏摆，密封面贴合的时候受力均匀，不会出现局部磨损过快的问题，即使是在含有少量粉尘的空气管路里使用，密封面的使用寿命也比普通三偏心蝶阀长很多。还有一个很实用的设计细节，就是阀位的指示结构直接集成在驱动机构的端部，操作人员在现场不用凑近阀门，就能直观看到阀门是处于全开还是全关位置，避免出现误操作。

　　在实际选型适配的时候，这款阀只适合气体、空气类的洁净或者低含尘介质，不能用来输送液体、含固体颗粒多的高压物料，毕竟平面密封的结构在高压液体下的密封性能不如锥面密封的截止阀，这点在设计选型的时候需要特别注意。另外如果是用在有防爆要求的场景，只需要把驱动部分换成防爆型的气动执行头，阀体部分不需要做任何改动，通配性非常好。建模的时候所有配合尺寸都做了公差适配，阀杆和导向孔的配合采用间隙配合加密封圈的结构，既保证动作顺畅不会卡涩，又能避免介质从阀杆位置泄漏；法兰连接孔的位置度做了严格约束，现场安装的时候不会出现螺栓孔对不齐的问题。
