1寸PVC90度外丝插软管弯头

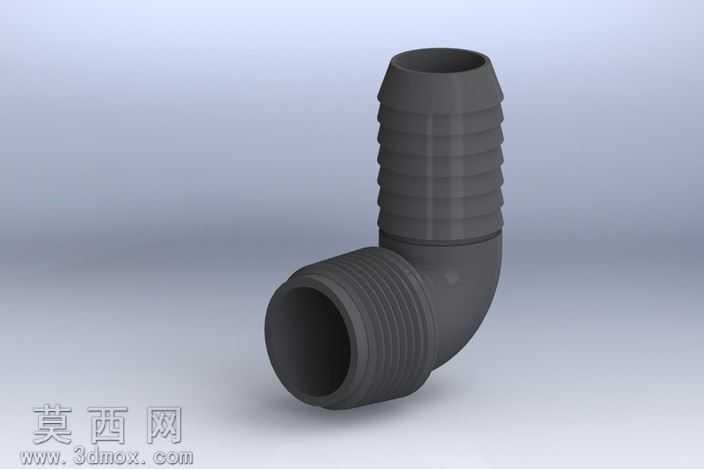

本模型为1寸规格PVC材质90度外丝倒钩弯头，采用三维建模软件完成全参数化设计，建模过程严格遵循管路配件行业通用尺寸规范，还原了产品的真实结构特征。模型构建阶段先绘制弯头的中心流道轴线，基于轴线扫描生成90度弯管的主体基体，随后分别处理两端的连接结构：一端为标准MPT外螺纹结构，建模时严格按照美制锥管螺纹的牙型、螺距、锥度参数生成螺纹特征，保证螺纹连接的密封性与通用性；另一端为倒钩式软管插接结构，通过多道环形凸起的倒钩齿建模，还原了软管插接后防脱落的结构特性，每道倒钩的倾斜角度、凸起高度都参照实物尺寸精准设定，同时对弯头的内外壁壁厚做了均匀化处理，符合Sch80压力等级的PVC管件壁厚标准。材质渲染阶段选用哑光深灰色硬质PVC材质，调整材质的粗糙度、反光度参数还原塑料管件的真实质感，对螺纹牙面、倒钩棱边做了细微的倒角处理，避免尖锐棱角不符合实际生产工艺的问题，整体渲染采用柔和的影棚布光，清晰呈现弯头的结构轮廓与细节特征。设计思路上以实际管路安装需求为核心，90度转向结构可实现管路的直角转向布局，外丝端可直接与带内螺纹的管路部件旋接，倒钩端可直接插接柔性软管，无需额外转接配件，兼顾了安装便捷性与连接可靠性，模型所有结构特征均可直接用于生产开模参考，也可用于管路系统的装配模拟验证。
