手摇立式液压起重顶升工具结构设计

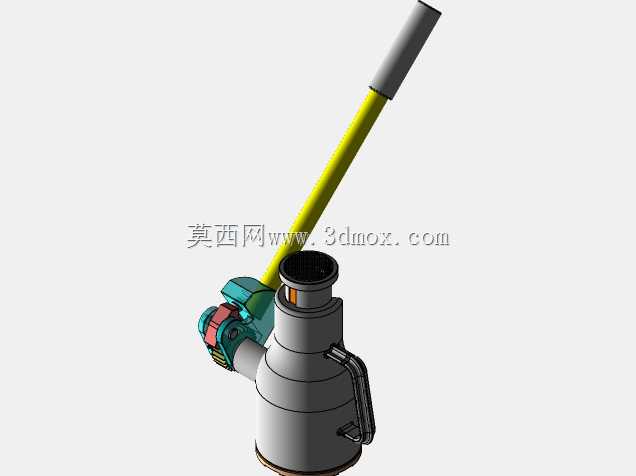

　　这款手动液压顶升工具的三维结构设计，完全围绕现场无动力源的起重作业场景展开，在设备检修、重物移位、构件安装对位这类无法接入动力电源、作业空间局促的工况下，能稳定输出可靠的顶升力，不需要额外配套动力管线，单人即可完成操作与移位。从结构布局来看，整体采用立式同轴排布，核心承压缸体位于设备下部中心位置，作为主要的承载受力部件，缸体外壁设置了一体化的侧置提手结构，方便作业人员短距离搬移设备，缸体顶部的顶升座做了内凹防滑处理，与被顶升构件的接触面能形成稳定的摩擦限位，避免顶升过程中重物滑移出现安全隐患。驱动操作杆采用长杆斜置布局，杆身主体做了防滑握持处理，末端的握持段采用绝缘防滑材质，操作时的力臂长度经过反复校核，

　　既保证单人操作时的输入力在人体工学合理范围内，不会出现操作费力的情况，也避免杆身过长导致作业时需要过大的操作空间，适配狭小的检修工位使用。泵体与控制阀组集成在缸体侧上方，和操作杆的连接部位做了铰接限位结构，操作杆的摆动行程被限制在合理区间，不会出现超程导致泵体内部密封件损坏的问题，泄压旋钮的位置设置在泵体侧方，操作时不需要将手伸入顶升重物的下方，仅在设备侧方即可完成泄压回落的操作，充分考虑了现场作业的安全需求。从设计思路上，这款顶升工具没有追求过高的顶升行程，而是将结构稳定性放在首位，缸体的壁厚经过承压校核，在额定顶升载荷下的形变控制在安全阈值内，内部的液压流道做了平滑过渡处理，减少液压油流动时的阻力，降低手动操作时的无功损耗，

　　密封结构采用多道组合密封，既保证高压状态下不会出现液压油渗漏，也能适应现场多粉尘、温差变化的复杂作业环境，不会因为低温导致密封件失效、高温导致密封件老化加速。安装与使用的边界尺寸经过优化，设备底部的支撑底座做了加大直径的法兰式设计，接地面积足够大，在不平整的作业地面上也能保持稳定的支撑状态，不会因为地面局部承压不足出现倾斜，底座的底面做了防滑纹路处理，与地面接触时的摩擦力足够抵消顶升过程中的水平分力。操作杆在非使用状态下可以转动收纳到贴近缸体的位置，减少设备整体的占用空间，方便放入工具箱或者检修车辆的储物舱内携带。在功能特性上，这款工具具备顶升过程的自锁特性，当停止按压操作杆时，缸内的液压锁会自动锁止顶升位置，

　　不会因为载荷作用出现自动回落的情况，泄压回落的速度可以通过泄压旋钮的旋转角度进行控制，能实现重物的缓慢平稳下落，满足构件安装对位时的微调需求，不会因为下落速度过快导致构件磕碰或者定位失准。整体结构没有多余的冗余部件，所有外露的金属部件都做了防锈处理，适应户外检修、车间装配、仓储重物移位等多种场景的使用需求，结构拆解后零部件数量少，日常维护只需要定期补充液压油、检查密封件状态即可，不需要复杂的专业维保流程，非常适合一线作业人员日常使用。在建模过程中，所有的配合间隙都按照实际加工公差进行设置，铰接部位的转动间隙、活塞与缸体的配合间隙都符合液压元件的加工精度要求，不存在结构干涉的问题，每一个零部件的结构都具备实际加工可行性，不是仅用于展示的概念化模型，能够直接用于结构参考、作业模拟或者二次优化设计，对于需要设计小型手动液压起重工具的从业者来说，具备很高的参考价值，可以直接基于这个结构进行载荷参数调整、尺寸缩放，适配不同吨位的顶升作业需求。
