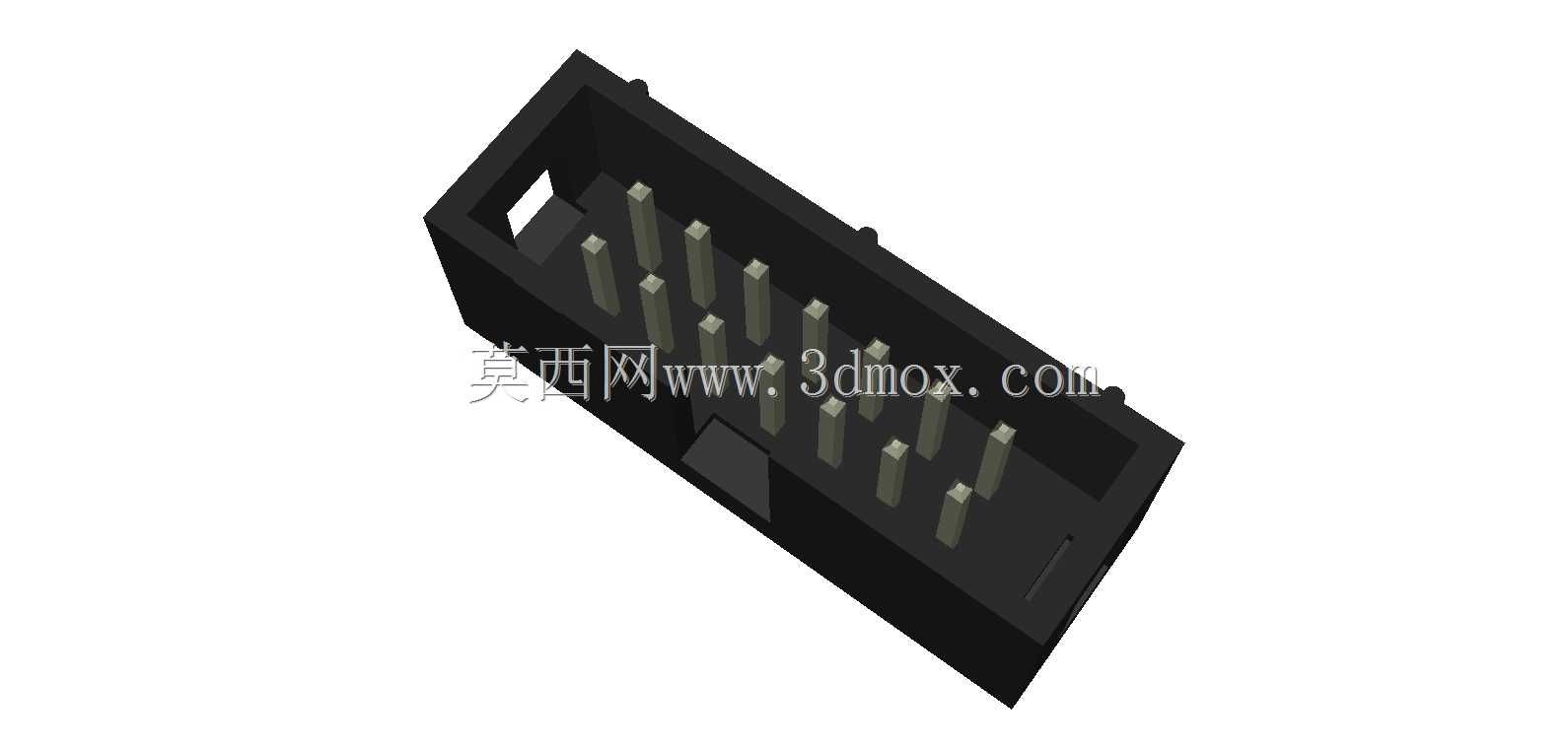

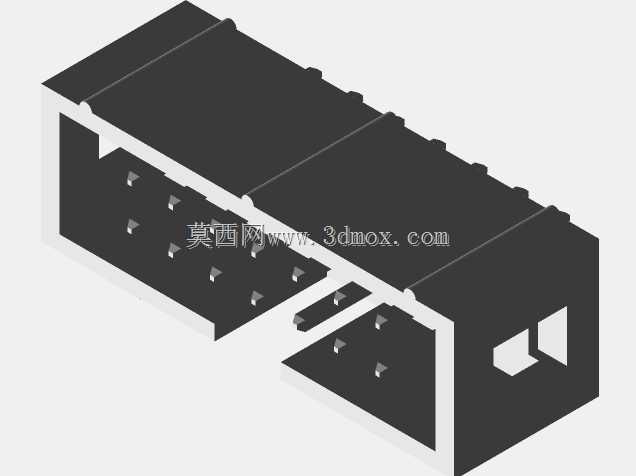

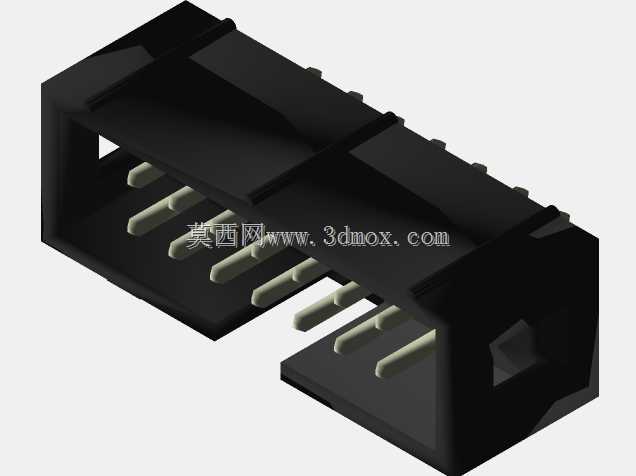

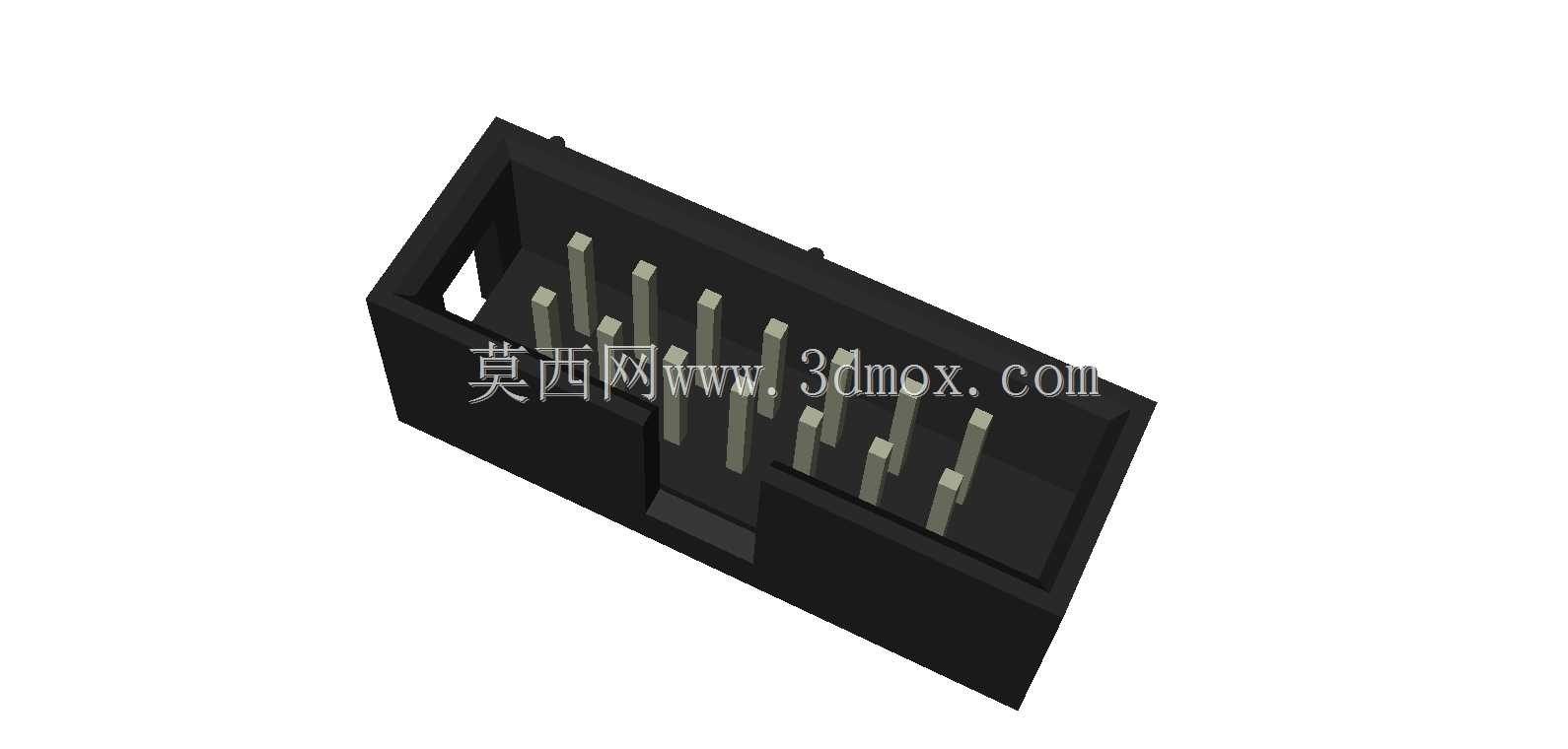

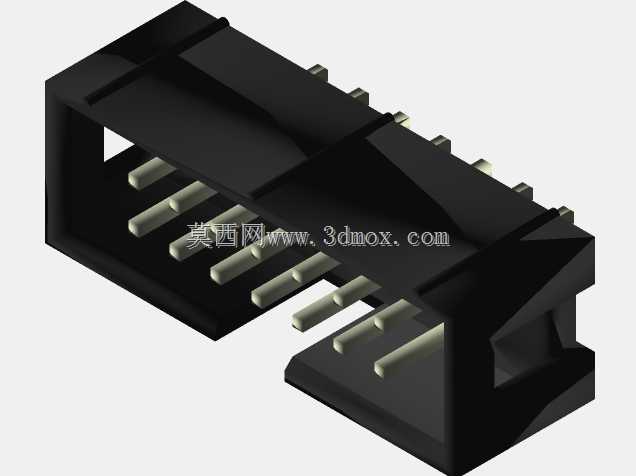

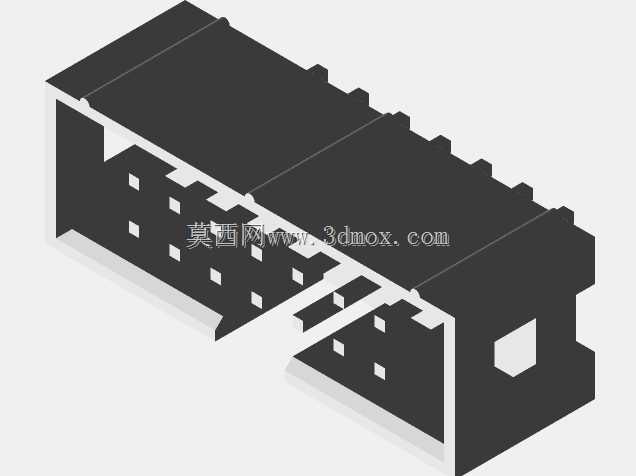

在工业控制板卡、通讯设备内部布线、测试治具搭建这类场景里,板对线的信号连接可靠性一直是结构设计需要重点考量的环节,这款14针双排IDC割台带护罩的接插件,就是针对这类板端信号接驳需求做的结构设计。日常做设备内部线束排布的时候,很多工程师都遇到过IDC压接后排针受力歪斜、插合时对位不准导致针脚弯折、长期使用后灰尘进入接插区域造成接触电阻升高的问题,这款带护罩的结构刚好能针对性解决这些现场痛点。护罩部分采用围合式的壳体结构,将两排共14根插针完全容纳在内部腔体中,压接线束完成后,护罩的侧壁可以对排线的压接端形成物理支撑,避免线束受侧向拉扯时直接作用在针脚与塑壳的结合位置,减少针脚松脱、塑壳开裂的失效风险。插针采用2×7的等距排布,
针脚间距符合常规IDC接插件的通用标准,能够直接匹配市面上通用的IDC排线压接工具,不需要额外定制专用压接治具,车间装配时的工艺兼容性更好。护罩的前端做了导向倒角设计,与板端母座插合时,倒角结构可以先完成粗对位,即使插合时有轻微的位置偏差,也能顺着倒角滑入正确的配合位置,避免硬插导致的针脚弯折,这一点在产线批量装配时能大幅降低装配不良率。从安装边界来看,这款接插件的塑壳外部做了定位凸台,在PCB板上布局时,可以对应在板上开设定位缺口,焊接时凸台卡入缺口就能完成预固定,过波峰焊或者回流焊时不会出现偏移,不需要额外做治具压合固定。护罩的顶部做了防滑的台阶结构,插拔时手指可以搭在台阶位置发力,不需要借助工具就能完成插拔操作,
后期设备维护时更换线束更加方便。针脚的伸出长度做了适配常规PCB板厚的设计,穿过PCB焊盘后露出的长度刚好满足焊锡浸润的要求,不会因为针脚过长导致焊盘之间连锡,也不会因为过短造成虚焊。塑壳部分采用耐温的工程塑料材质,能够承受常规焊接工艺的温度,不会出现过炉后塑壳变形、针脚移位的问题。在实际的设备应用中,这类带护罩的IDC接插件常被用在工控IO板、数据采集模块、嵌入式设备的内部信号连接上,相比没有护罩的普通排针座,它的抗振动性能更好,在有轻微振动的设备运行环境下,护罩可以分担插合面的受力,避免长期振动导致接插件松脱、信号中断。设计时还考虑了防呆需求,护罩的其中一个角做了不对称的切角结构,与对应的母座配合时,只有方向正确才能完全插合,
从结构上避免了反插导致的针脚短路、信号接反问题,这对于多组相同接插件排布的板卡来说,能有效降低装配和维护时的出错概率。腔体内部的针脚根部做了加强筋结构,针脚与塑壳的结合位置有一圈凸起的塑胶包裹,增加针脚的保持力,即使线束受到较大的拉扯力,针脚也不会从塑壳中被拔出。护罩与塑壳本体的配合采用卡扣式结构,压接线束时可以轻松打开护罩放入排线,压接完成后护罩卡扣卡入塑壳的卡槽,不会自行松脱,不需要额外点胶或者绑扎固定,简化了装配工序。从外形尺寸来看,整体的宽度、高度都控制在常规IDC接插件的尺寸范围内,在PCB布局时不需要预留额外的超大空间,能够兼容原有普通14针双排IDC座的封装尺寸,旧项目改型时可以直接替换,不需要重新调整PCB布局,降低了设计变更的成本。在做三维建模时,针脚的位置度公差、护罩与塑壳的配合间隙都按照接插件行业的通用公差做了设定,导出的模型可以直接用于PCB结构干涉检查、设备内部布线的空间校验,避免结构设计时出现接插件与周边壳体、元器件干涉的问题。
