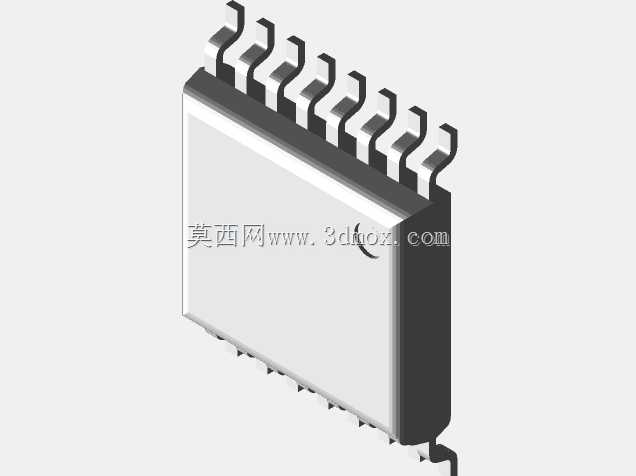

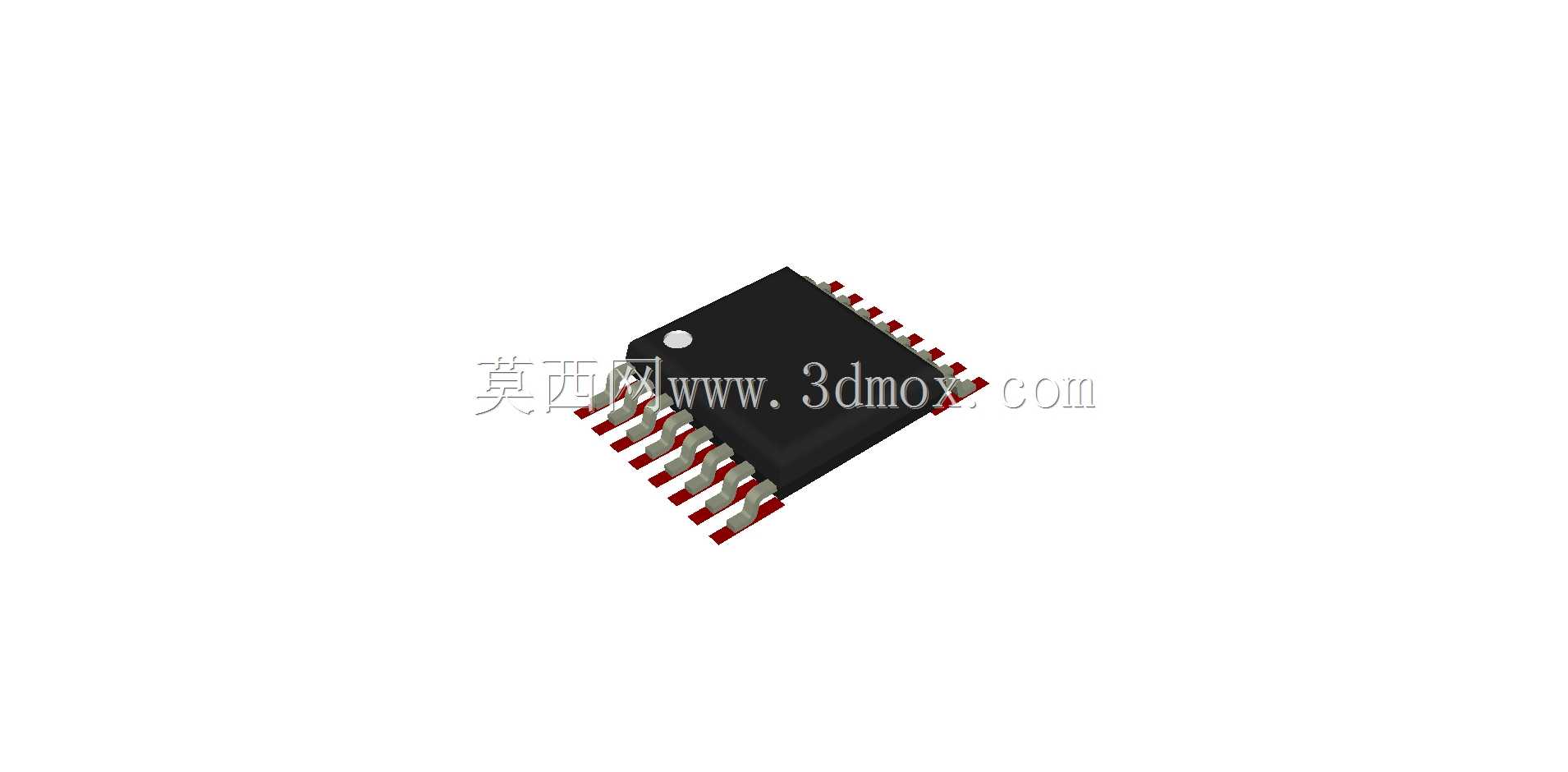

细收缩轮廓TSSOP16针电子封装结构

　　在消费电子、工业控制板卡、车载电子模块的PCB布局环节，TSSOP16封装的元件是板上密度提升阶段绕不开的选型对象，这类细收缩小轮廓的封装结构，核心价值是在有限的板卡面积内，容纳16个信号引出引脚，同时兼顾SMT产线的批量焊接良率，不会因为引脚间距过窄导致桥连、虚焊等批量生产问题。做这类封装的三维建模时，首先要锚定实际生产中的安装边界，不能只照着标称尺寸画外形——很多新手建模时容易忽略引脚成型后的共面度要求，实际回流焊过程中，引脚的共面度偏差超过0.1mm就会导致部分引脚无法与焊膏充分浸润，建模时需要把引脚的折弯角度、根部与本体的衔接圆角、引脚末端的爬锡斜面都还原出来，不能做成简单的直角薄片，否则后续做PCB装配干涉检查、钢网开孔匹配验证的时候，模型就失去了参考意义。

　　从实际应用场景看，这类16针的薄型收缩小轮廓封装，多用于接口转换芯片、小型逻辑器件、低功耗驱动芯片的承载，相比传统的SOIC16封装，它的本体宽度收窄了近三分之一，引脚间距保持在0.65mm的通用SMT适配规格，既不会像QFN封装那样对PCB焊盘平整度、回流焊温度曲线有极高要求，又能比宽体SOIC封装节省近40%的板上投影面积，在便携设备的主控板、工业传感器的信号调理板上，这类封装的元件往往会和0402封装的阻容件搭配布局，建模时需要严格卡准本体的厚度公差，因为很多便携设备的板卡上方会有结构件的避让空间，封装本体的厚度如果建模偏差超过0.2mm，后续结构装配时就会出现元件顶到外壳或者屏蔽罩的问题。

　　设计建模的思路上，要区分封装本体的塑封区域和引脚外露区域的边界，塑封本体的侧面拔模斜度不能忽略，实际半导体封装的塑封过程会存在微小的拔模角度，上下表面的边缘也会有极细微的圆角，不是锐利的直角边；引脚部分要还原冲切成型后的断面特征，引脚与塑封本体结合的位置，要做出塑封料包裹引脚根部的溢料轮廓，这部分细节在做DFM可制造性检查的时候，是判断焊盘设计是否合理的关键参考——如果焊盘太靠近塑封本体，焊接时的焊锡会顺着引脚根部爬到塑封侧面，形成锡珠或者拉尖，带来短路隐患。

　　安装边界的确认上，要考虑SMT产线的吸嘴拾取区域，封装本体上表面的中心位置要预留足够的平整拾取面，建模时不能把上表面的标识区域做的凹凸过大，否则会影响吸嘴的真空吸附稳定性；引脚的伸出长度要严格匹配回流焊的焊锡爬升需求，引脚伸出塑封本体的长度过短，会导致焊锡无法形成可靠的弯月面焊缝，过长则会在焊接时出现引脚变形、偏移的问题。另外，这类细轮廓封装的本体长宽比接近3:1，建模时要注意长轴方向的引脚排列对称性，两侧引脚的间距累计公差不能超过0.05mm，否则在做PCB封装匹配的时候，会出现引脚与焊盘对位偏移的问题，直接影响SMT贴片的定位精度。

　　从结构选型的角度看，这类封装的三维模型，核心作用不是做外观展示，而是服务于板级布局的干涉验证、装配工艺的仿真模拟、钢网开孔的尺寸匹配，所以建模时不需要做过度的外观美化，但是所有和装配、焊接、布局相关的尺寸特征都要精准还原，包括塑封本体的边角倒角、引脚的折弯半径、引脚末端的倒角、本体上表面的标记区域平整度，这些细节都会直接影响后续硬件开发环节的效率，很多板卡设计出现的装配问题，根源就是前期用的封装模型忽略了这些实际生产中的细节特征，导致设计阶段的干涉检查结果和实际生产情况出现偏差。
