TSSOP44细收缩小轮廓集成电路封装

　　在消费电子、工业控制板卡、车载电子模块的PCB布局场景中，细间距表面贴装封装的选型直接决定了板卡的空间利用率与生产良率，TSSOP44引脚的细收缩小轮廓封装，是当下中引脚数数模混合芯片、接口转换芯片、小型驱动芯片常用的封装形式，这类封装的三维建模精度，直接影响PCB设计阶段的封装匹配校验、SMT钢网开孔校核、结构干涉检查的准确性。

　　从实际产线应用来看，这类细收缩轮廓的TSSOP封装，核心优势在于在保障44个引脚电气连接能力的前提下，尽可能压缩封装本体的占板面积，相比同引脚数的传统SOP封装，其本体宽度收窄近三分之一，引脚间距压缩至0.65mm的细间距规格，引脚采用鸥翼型成型设计，在SMT回流焊过程中，引脚的共面度公差控制在0.1mm以内，能够保障焊锡浸润的一致性，减少虚焊、连锡的不良概率。建模过程中需要重点还原引脚的成型弧度，不能简单将引脚建为直片状，实际生产中引脚从封装本体引出后先向下弯折，再水平延伸出焊接段，弯折处的圆角半径直接影响引脚的机械强度，若建模时忽略该圆角，在后续做装配应力仿真时，会出现引脚应力集中的误判，无法准确模拟板卡受振动、温变时引脚的形变情况。

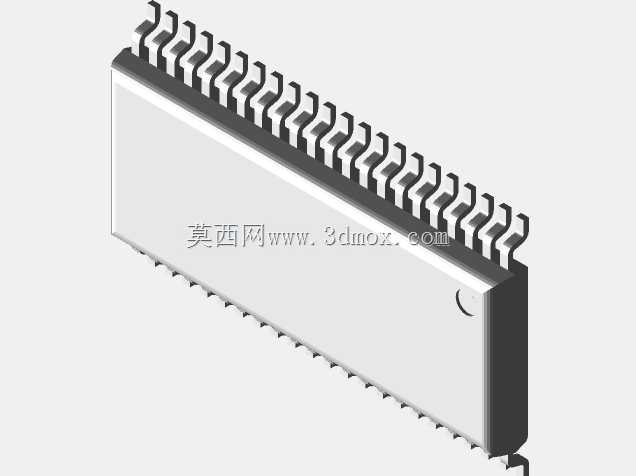

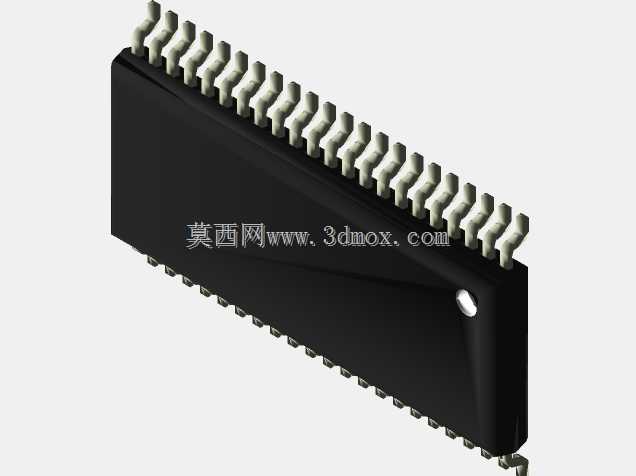

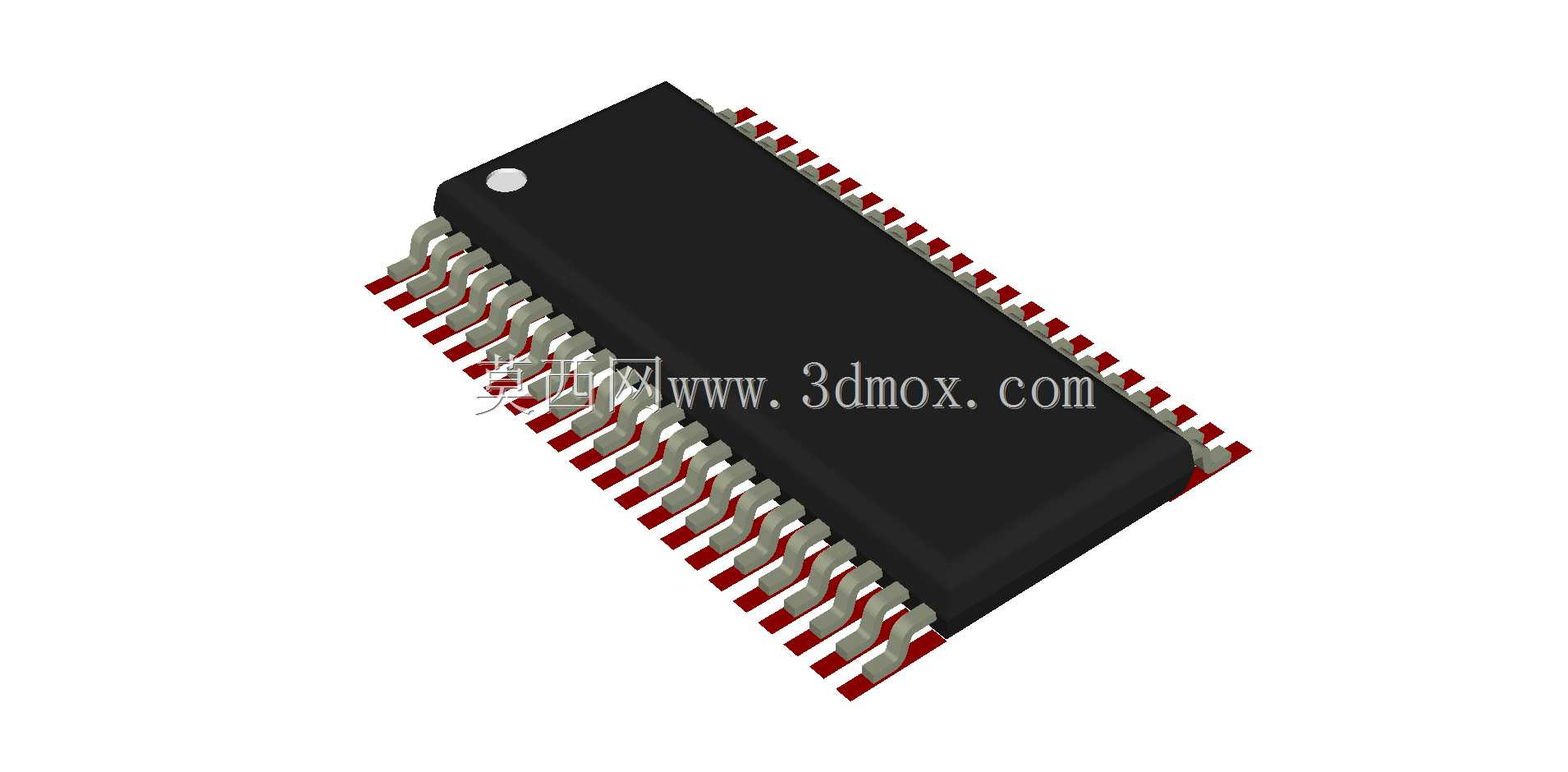

　　封装本体的设计上，黑色塑封主体的边角做了微小的C角处理，本体一端的圆形定位标记是建模时不能遗漏的细节，该标记对应芯片的1脚位置，在SMT贴片时用于视觉对位，若模型缺失该标记，在做贴片程序的视觉匹配仿真时会出现定位偏差。本体的厚度控制在1.2mm以内，属于薄型封装范畴，在板卡堆叠设计中，该厚度参数是上层板卡、散热片、屏蔽罩安装间隙校核的核心边界，若模型厚度与实际物料偏差超过0.05mm，就可能导致后续组装时出现屏蔽罩顶碰芯片、散热片贴合间隙过大的问题。

　　从安装边界来看，建模时需要同步考虑焊盘的外延空间，引脚的焊接段超出本体边缘的长度为0.4mm，对应的PCB焊盘需要向外延伸0.3mm左右，模型中还原引脚的实际伸出长度，能够帮助PCB设计人员在布局时准确预留焊盘与走线空间，避免出现焊盘与板边、其他器件丝印重叠的问题。同时，这类细间距封装的引脚共面度要求极高，建模时所有引脚的底部焊接面需要处于同一基准平面，平面度公差控制在0.08mm以内，与实际物料的出厂公差保持一致，这样在做PCB装配的干涉检查时，才能准确识别出引脚与焊盘之间的间隙异常。

　　在结构干涉校验场景中，这类封装模型常被用于板卡的整体装配仿真，比如在手持类消费电子产品中，板卡上方往往紧贴外壳内壁或者电池仓，模型准确还原塑封本体的外形轮廓与引脚的突出部分，能够提前发现外壳筋位与芯片本体、引脚的干涉问题，避免开模后才发现装配冲突。在工业控制板卡的设计中，这类封装的芯片往往靠近板卡连接器位置，准确的模型能够帮助结构工程师校核连接器插拔时的手部操作空间，避免芯片过高或者位置过近影响连接器的正常插拔。

　　从设计思路上，这类封装的建模不能只追求外观相似，需要完全贴合实际物料的尺寸规范，引脚的宽度、引脚之间的间距、本体的长宽尺寸都需要严格对应行业通用的TSSOP44封装标准，同时要考虑不同厂商生产的同规格封装的微小公差，建模时将公差带的中间值作为建模基准，保障模型能够适配绝大多数厂商的同规格物料。另外，塑封本体表面的哑光质感、引脚的镀锡层金属质感虽然属于外观细节，但在做产品的渲染展示、装配动画制作时，这些细节能够提升整体的真实感，帮助生产、质检人员快速识别对应物料，减少产线的错料概率。

　　在热设计相关的仿真场景中，准确的封装模型能够帮助热设计工程师评估芯片工作时的散热路径，TSSOP封装的热量一部分通过引脚传导至PCB焊盘，一部分通过塑封本体表面对流散热，模型准确还原引脚与本体的接触面积、本体的表面积，能够提升热仿真的准确度，帮助工程师判断是否需要在芯片表面增加散热焊盘或者小型散热片，避免芯片工作时结温过高影响使用寿命。
