四位钢琴键式直插DIP拨码开关结构

　　在工控板卡、测试治具、消费电子主板的地址配置、功能档位切换场景里，这类四位钢琴键驱动的直插DIP开关是十分常见的板载配置元件，不同于贴片式拨码开关的薄型设计，直插封装的结构在波峰焊工艺里有着更可靠的焊点强度，适合需要反复拨动调整参数、长期处于振动工况的工业类电路板使用。从实际选型角度看，这类开关的核心作用是通过四个独立拨键的通断组合，输出16种二进制编码状态，给主控芯片提供硬件层面的地址或功能配置信号，不需要软件层面反复烧录参数，在小批量定制化设备、多地址组网的从站板卡上，能大幅降低固件的适配工作量，现场调试人员只需要用指尖或者小型一字螺丝刀就能完成档位调整，不需要额外的编程工具。

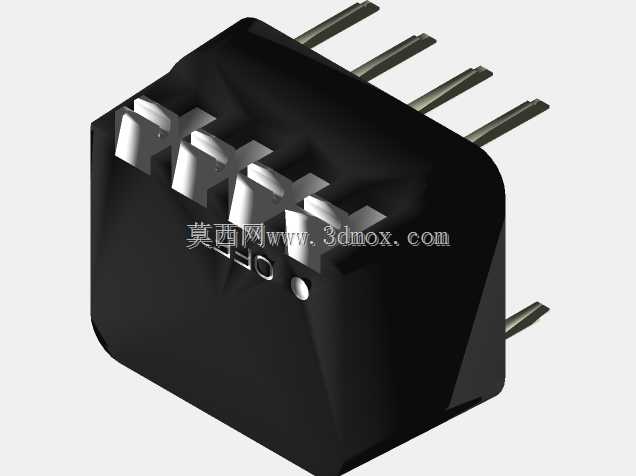

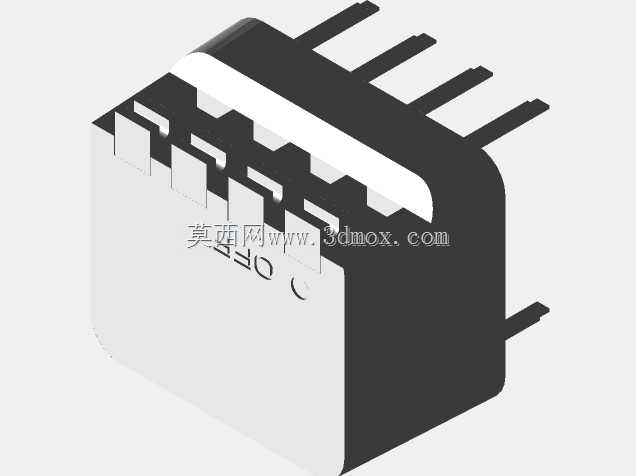

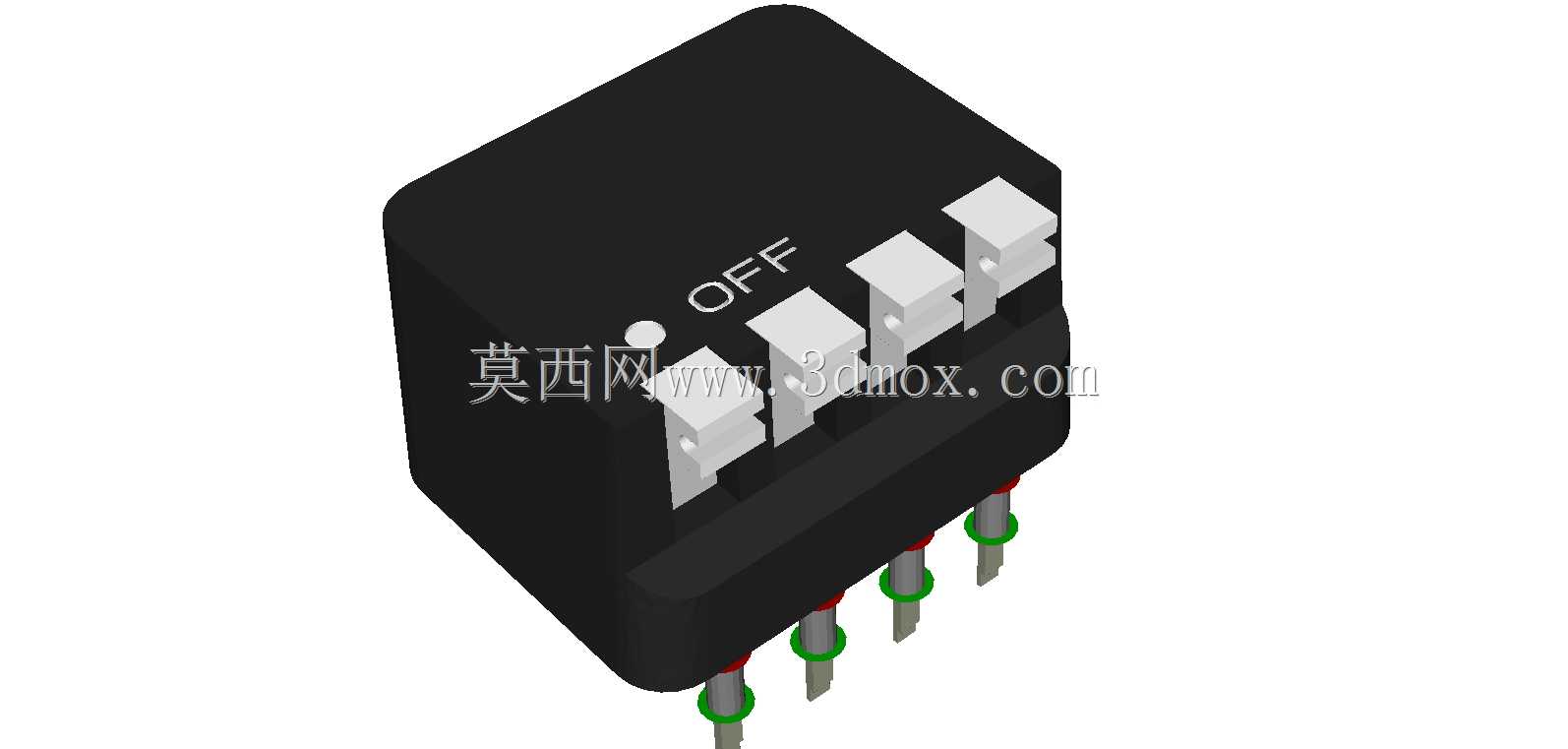

　　设计这类元件的三维结构时，首先要匹配PCB布局的安装边界，四个直插引脚的间距严格遵循2.54mm标准排针间距，引脚伸出本体底部的长度控制在3.2mm左右，既能保证穿过常规1.6mm厚度的PCB后留有足够的焊锡爬升空间，又不会因为引脚过长导致波峰焊后引脚残留过多、剪脚工序额外增加工作量。开关本体的外形是方正的黑色绝缘塑壳，外壳采用耐温的工程塑料注塑成型，能够承受波峰焊时260℃以内的高温冲击，不会出现壳体变形、内部触点移位的问题。顶部的四个拨键采用钢琴键式的凸起结构，每个拨键表面做了防滑的细纹处理，拨动手感有清晰的档位顿挫感，每个拨键旁边印有清晰的ON/OFF标识，拨到ON位置时对应内部触点闭合，OFF位置时触点断开，不会出现档位模糊导致的配置错误。

　　内部的钢琴驱动结构是这类开关的核心设计点，每个拨键下方对应一个独立的弹性接触桥，采用带镀金层的铜合金冲压成型，既保证导通时的接触电阻足够小，又能在数万次拨动后依然保持可靠的弹性压力，不会出现接触不良的问题。塑壳内部的每个拨键都做了独立的导向槽，避免相邻拨键拨动时出现互相干涉的情况，拨键和塑壳之间的间隙控制在0.1mm以内，既能保证拨动顺畅，又能阻挡日常使用中的灰尘、助焊剂飞溅进入开关内部，降低触点氧化、接触失效的概率。从安装布局的角度考虑，开关本体的宽度、长度尺寸都做了紧凑化设计，在PCB上占用的安装空间和四位排针座相当，不会占用过多的板上空间，在布局密度较高的控制板上也能灵活放置，本体顶部距离PCB板面的高度控制在8mm左右，既保证拨键有足够的操作高度，又不会因为过高影响板卡的外壳装配间隙。

　　在实际电路应用里，这类开关的每个触点额定电流通常在25mA、24VDC的水平，只适合传递信号电平，不能用来直接通断功率回路，选型时需要注意和功率回路的隔离，布局时尽量远离板上的大功率发热元件，避免长期高温环境加速塑料壳体老化、触点弹性下降。建模时需要重点还原拨键的不同档位位置、引脚的成型角度、塑壳的定位凸点细节，这些细节直接影响结构干涉检查、PCB封装匹配的准确性，尤其是引脚的成型折弯处，要还原实际生产中的折弯圆角，不能做成直角结构，避免在做装配应力分析时出现和实际生产不符的误差。对于做板卡结构设计的工程师来说，准确的三维模型能提前检查开关和周边元件、外壳结构的间隙，避免生产组装时出现拨键被外壳挡住无法操作、和周边电容电阻元件干涉的问题，在做整机装配的虚拟验证时，也能模拟调试人员拨动开关的操作空间是否足够，不需要等到样机打样后再发现布局问题返工修改。
