非接触式超声波液位变送检测装置

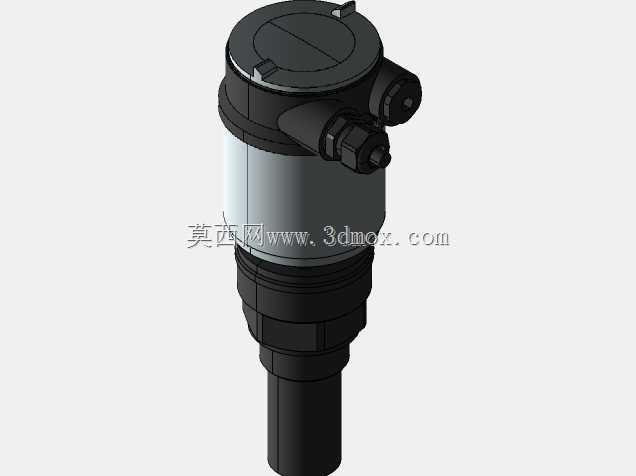

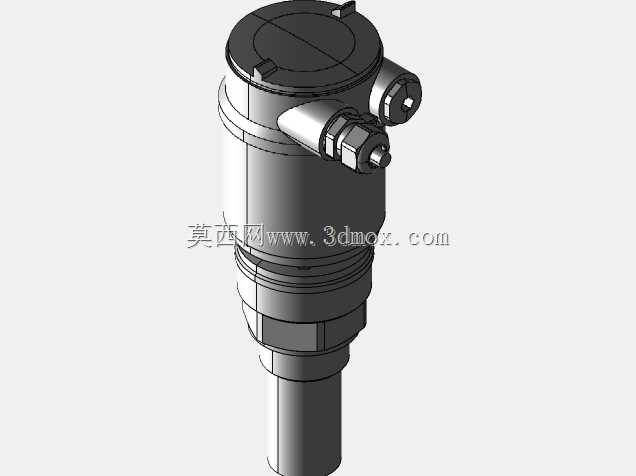

　　在化工储罐、水处理池、粮油仓储、市政给排水等需要连续监测容器内液位高度的工业场景中，接触式液位检测装置往往会因为介质腐蚀、粘稠物料挂壁、高温高压工况影响出现测量漂移甚至部件损坏的问题，非接触式的超声波液位变送装置正是为解决这类痛点设计的检测单元。这套三维结构完整还原了工业级防爆型超声波液位变送器的实体形态，建模过程中完全参照现场实际安装的设备尺寸比例搭建，从顶部的电气接线腔体到下部的探头延伸段，每一处结构细节都对应实际产品的装配逻辑。

　　从结构设计思路来看，上部的圆柱型主腔体采用隔爆型壳体设计，侧壁预留的两个电气接口分别用于电源供电与信号输出，接口采用标准的电缆格兰头结构，能够满足现场防爆区域的线缆密封要求，接线腔内部预留的端子安装空间可以直接兼容常规的两线制4-20mA信号接线，不需要额外增设转接模块。主腔体顶部的端盖采用快旋式螺纹结构，配合端面的密封胶圈可以达到IP67以上的防护等级，即使在户外露天安装遭遇暴雨喷淋也不会出现腔体进水的问题，端盖表面预留的一字型拆装槽可以配合专用扳手快速完成开盖接线操作，不需要额外定制特殊工具。

　　主腔体与下部探头段之间设计了多级阶梯式的连接结构，这个位置一方面是作为超声波换能器的安装固定基座，另一方面也承担了过程连接的适配功能，现场安装时可以根据储罐顶部的法兰或者螺纹接口规格，选配对应的安装转接件，不需要改动主体结构就能适配不同的安装场景。下部延伸的探头段是超声波信号的发射与接收端，建模时特意还原了探头端面的平整结构，这个面的平面度直接影响超声波的发射角度与回波接收效率，实际生产中这个端面会采用特殊的声学匹配材料，既能够保证超声波信号的高效传导，又可以避免凝露、粉尘附着对信号造成的衰减影响。

　　从安装边界尺寸来看，主体腔体的直径控制在120mm以内，整体高度不含下部延伸段约为180mm，这个尺寸可以适配绝大多数储罐顶部的安装预留空间，即使是在多台设备密集布置的罐区，相邻两台变送器之间只要预留200mm以上的间距就不会出现信号互相干扰的问题。设备的安装方向要求探头端面垂直朝向被测液位表面，倾斜角度不能超过3度，否则会导致超声波回波偏离接收探头，出现测量数值跳变的问题，建模时特意在主腔体侧壁预留了水平校准的标记位，现场安装时可以配合水平仪快速完成角度校准。

　　在实际功能层面，这套装置通过探头发射的超声波脉冲在空气中传播到液位表面后反射回波，通过计算声波往返的时间差换算出探头到液位表面的距离，再结合储罐的总高度参数换算得到实际液位值，整个测量过程不需要与被测介质直接接触，即使是测量强酸、强碱、高粘度的浆料或者带有固体颗粒的污水介质，也不会对探头造成磨损或者腐蚀，大幅降低了现场的维护频次。相比投入式液位计、浮球液位计这类接触式检测设备，这种非接触式的结构不需要在设备检修时排空储罐就能完成拆装维护，对于连续生产的化工、水处理生产线来说，可以有效减少因仪表维护导致的停机时间。

　　建模过程中对设备的每一处装配间隙都做了还原，比如接线腔盖与主体的螺纹配合长度、格兰头与腔体接口的密封台阶、探头段与主体的连接锁紧结构，这些细节都可以直接作为结构设计人员做同类产品开发的参考，也可以用于罐区自动化系统的三维布局仿真，提前校验安装空间是否存在干涉、信号路径是否有遮挡物。很多现场安装出现的测量不准问题，往往是因为前期布局时没有考虑到罐内的搅拌桨、进料管口、爬梯等障碍物对超声波信号的遮挡，通过导入这个三维模型到厂区的整体布局模型中，可以提前模拟信号的发射路径，调整安装位置避开遮挡物，减少现场安装后的调试工作量。

　　另外这套结构的外观设计也考虑了现场的恶劣工况，壳体表面采用的是静电喷塑工艺，在沿海高盐雾、化工区腐蚀性气体的环境中也能保证5年以上不出现壳体锈蚀的问题，所有外露的金属部件都采用304不锈钢材质，即使长期暴露在户外环境中也不会因为锈蚀导致拆装困难。对于做工业自动化系统集成、仪表结构设计的从业者来说，这个模型的结构细节完全贴合实际工业产品的设计规范，没有简化掉关键的装配与安装特征，不管是用于方案展示的装配仿真，还是作为同类产品结构改型的参考底座，都能够直接适配使用需求，不需要再做大量的结构补全工作。
