格兰富DDA7.5-16智能数字隔膜加药泵

　　在水处理药剂投加、化工制程精准配料、泳池水质调节、工业循环水药剂加注这类需要精准控制流体加注量的场景里，隔膜式计量加药泵是核心执行部件，这款格兰富DDA7.5-16智能数字隔膜加药泵的三维结构，完全还原了紧凑型容积式加药泵的实际设计逻辑。从现场安装适配的角度看，这款泵的控制立方模块做了可转向设计，不需要额外加装转接附件，就可以将操作显示面转到正面、左侧或者右侧，适配不同的安装空间朝向——比如在一体化加药装置的窄腔体内安装时，不用迁就泵体的固定朝向调整管路布局，只要转动控制模块就能让操作屏正对运维人员的操作方向，大幅降低现场安装的适配成本。泵体底部的进出液接口采用标准外螺纹连接结构，和常规加药管路的硬管、软管接头都能直接适配，

　　接口处的密封结构做了集成化设计，不需要额外加装密封垫片就能满足耐腐工况的密封要求，避免现场安装时因密封件选型不当出现的漏液问题。驱动部分采用步进电机作为变速驱动核心，和传统的定速计量泵靠冲程长度调节流量不同，这款泵可以在全冲程长度范围内稳定运行，不管是高粘度的絮凝剂、还是容易脱气的次氯酸钠这类药剂，都能通过脉冲冲程时长的动态调整，保证吸液、注液过程的平顺性，不会因为介质特性出现流量波动或者气堵断流的问题。从结构设计的细节来看，泵头的隔膜腔做了流线型流道设计，减少了介质在腔体内的残留，对于容易结晶或者沉积的药剂，能降低停机后腔体内结垢卡滞的概率；控制部分的显示单元采用多色背光加纯文本液晶的组合，调试时不需要对照代码表查故障，

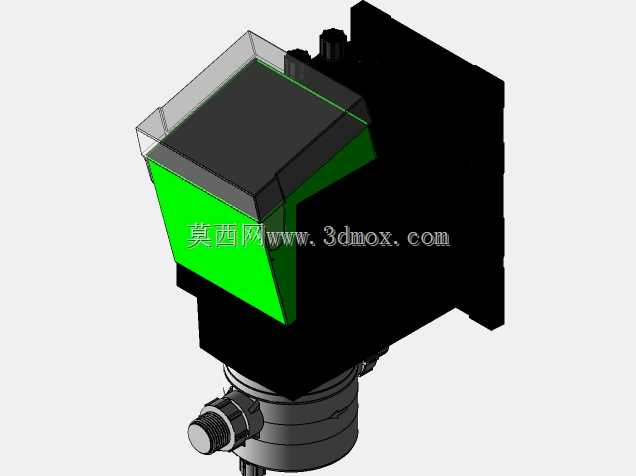

　　直接通过屏幕文本就能读取运行参数、故障信息，控制元件外层设置了透明保护盖，既不影响屏幕读取和按键操作，又能阻挡现场的药剂飞溅、粉尘附着，提升电控部分的防护等级。安装板上设置了三个不同方位的安装固定位，可以直接挂装在加药装置的侧壁、立式支架上，不需要额外加工安装转接板，安装边界的预留尺寸只需要比泵体整体轮廓多留出50mm的管路操作空间即可，不需要预留额外的控制模块调整空间，对于紧凑型集成加药设备的布局设计非常友好。在实际选型适配时，这款泵的流量调节范围覆盖了常规小型水处理系统的药剂投加需求，步进驱动的控制精度可以保证小流量投加时的稳定性，不会出现小流量工况下的脉冲过大导致药剂投加过量的问题；隔膜本身采用耐腐材质设计，

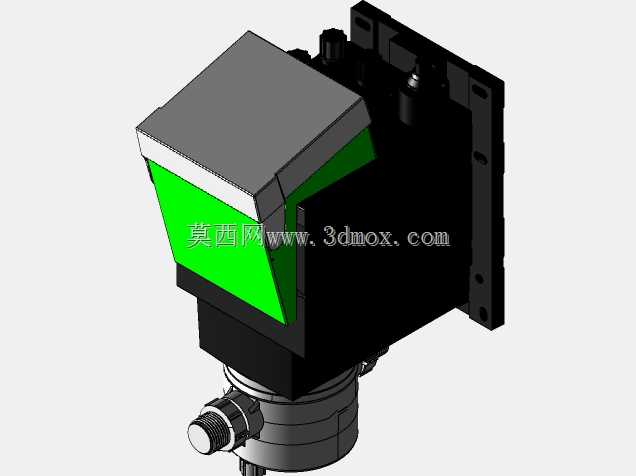

　　适配常规水处理药剂、弱酸碱化工介质的输送需求，泵头的过流部件没有金属接触介质的区域，避免了药剂腐蚀导致的部件损坏。从三维建模的结构还原度来看，模型完整呈现了泵体的分层结构：下部的隔膜驱动腔、中部的泵头流道部分、上部的控制显示模块，各个部件的装配间隙、接口位置都和实物一致，不管是做加药系统的整体装配干涉检查，还是做设备运维的拆装模拟，都可以直接调用这个模型完成布局验证，不需要再重新测绘泵体的安装尺寸。很多工程人员在做集成加药设备设计时，经常会遇到泵体操作面朝向和设备检修门方向不匹配的问题，这款泵的可旋转控制头设计，就是针对这类现场痛点做的结构优化，在建模时也完整还原了旋转结构的限位和定位特征，能直观看到控制模块旋转时的运动边界，避免在设备布局时出现控制模块转动和周边管路、结构件碰撞的问题。另外，泵体顶部的排气、补液接口结构也做了完整还原，在做管路系统设计时，可以直接在模型上匹配对应的排气阀、背压阀的安装位置，提前规划管路走向，减少现场装配时的管路返工。
