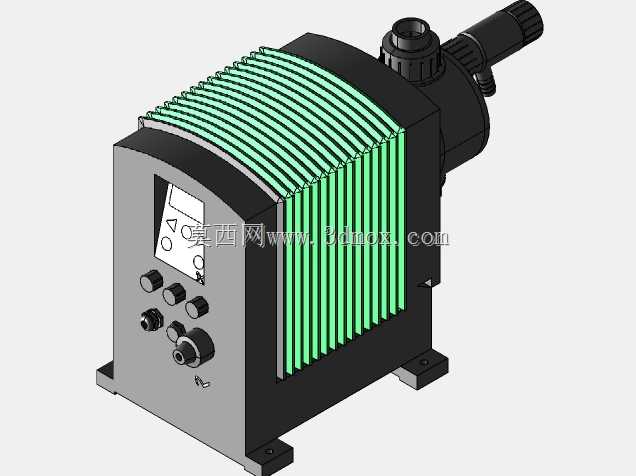

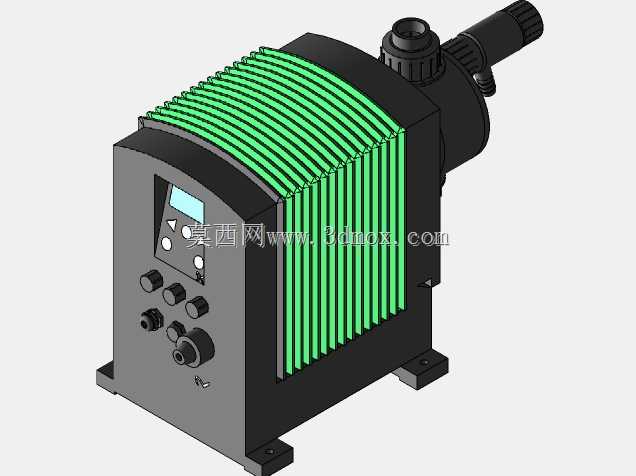

格兰富DME60带活接端计量加药泵结构

　　在市政水处理、化工制程、造纸印染、食品饮料的药剂投加工段，精准稳定的药剂投加是保障工艺参数稳定的核心环节，这款带活接端的计量加药泵，正是面向这类精准投加场景开发的流体输送设备，区别于普通离心泵的大流量粗放输送，它的核心作用是按照工艺设定的流量值，精准将各类腐蚀性、易挥发或者高粘度的药剂，比如酸碱中和剂、絮凝剂、阻垢剂、消毒药剂等，定量注入到工艺管路或者反应池体中，投加精度可以稳定控制在额定流量的±1%区间内，完全满足精细化生产的投加要求。

　　从结构设计逻辑来看，这款泵采用了隔膜式计量的核心结构，避免了输送药剂与泵内部传动部件的直接接触，从根源上解决了腐蚀性药剂对传动组件的侵蚀问题，也杜绝了传动润滑油泄漏污染输送介质的风险，适配绝大多数水处理和化工制程的药剂输送需求。前端操作面板集成了数显屏与调节按键，操作人员可以直接在面板上设定投加流量、查看实时运行参数，也可以通过面板上的接口接入外部自控系统，接收4-20mA模拟量信号或者脉冲信号实现自动比例投加，适配不同自动化等级的生产线需求。泵体侧面的散热肋片采用了等间距阵列排布的设计，在不额外增加泵体整体体积的前提下，大幅提升了散热面积，保障泵组长时间连续运行时内部驱动模块的温度稳定在合理区间，避免高温导致的电子元件老化或者计量精度漂移问题。

　　考虑到现场安装与后期维护的便利性，这款泵的流体进出口采用了活接头端设计，安装时不需要在现场对管路进行套丝或者焊接作业，只需要将配套管路与活接端对齐拧紧即可完成连接，后期需要拆检维护泵头或者更换隔膜部件时，也不需要拆卸整段管路，直接松开活接螺母就能将泵体从管路上分离，大幅降低现场运维的工作量。泵体底部设计了带安装孔的一体式固定支脚，支脚的安装孔位间距经过标准化设计，既可以直接通过膨胀螺栓固定在混凝土设备基础上，也可以搭配通用安装支架固定在墙面或者成套加药装置的框架上，安装边界兼容性强，不需要额外定制转接安装板。

　　从实际安装适配的角度看，这款泵的整体外形紧凑，控制端与流体端的布局做了优化，接线接口集中布置在泵体侧下方，流体进出口朝向侧上方，现场布线和接管不会出现空间干涉，预留的操作空间只需要满足面板操作和活接拆装即可，不需要预留过大的检修通道，非常适合集成在成套加药撬装设备内部，也适合在老旧水处理场站的改造项目中替换老旧计量泵，不需要对原有安装基础和管路做大规模改动。泵头部分的材质选型适配常见的投加工况，接触输送介质的部件采用耐腐材质，既可以输送常规的水处理药剂，也可以输送部分弱腐蚀性的化工介质，隔膜采用复合柔性材质，往复运动的疲劳寿命长，长时间运行也不会出现介质渗漏或者计量失准的问题。

　　在实际工况运行中，这款泵可以承受一定的出口背压波动，即使后端管路压力出现小范围变化，也能保持投加流量的稳定，不会因为背压变化导致投加量偏移，影响工艺处理效果。顶部的注液和排气结构设计在便于操作的位置，首次启动或者长时间停机后重启时，操作人员可以快速完成泵头排气，避免气塞导致的不出液问题，整个排气过程不需要拆卸任何管路部件，操作门槛低，普通运维人员经过简单培训就能完成日常操作和基础维护。
