带活接头端的海伍德过滤装置结构

　　在流体输送管路系统的现场运维与前期设计阶段，过滤装置的选型与结构适配性直接决定整套管路的运行稳定性，这款带活接头端的海伍德过滤装置，主要面向中小管径的工业流体管路场景，常见于液压系统回油支路、冷却循环水支路、小型化工原料输送支路等对流体清洁度有明确要求的工况中，核心作用是截留流体中裹挟的金属碎屑、密封残渣、管路锈蚀颗粒等固态杂质，避免杂质进入下游精密阀件、泵体、换热元件等部件，造成配合面磨损、流道堵塞、密封失效等故障。

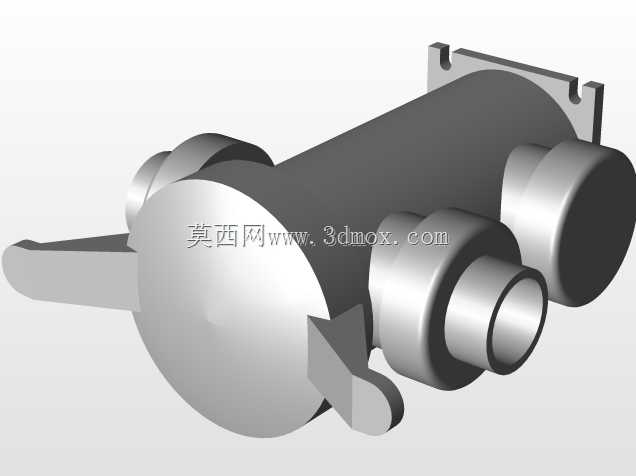

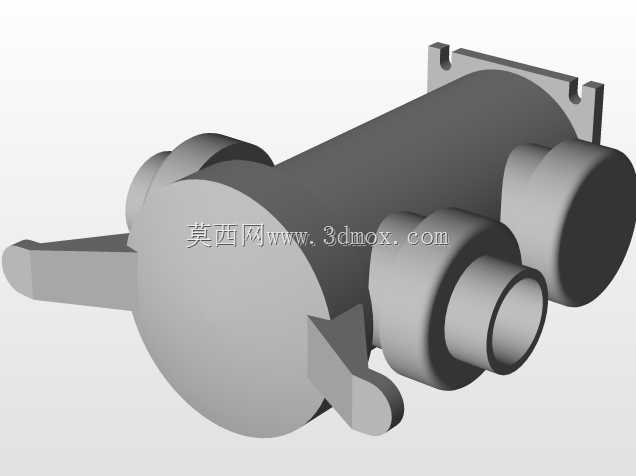

　　从结构设计逻辑来看，这款过滤装置采用卧式筒体布局，相较于立式过滤结构，卧式布置的设备在同通径规格下，整体安装高度更低，对安装空间的竖向尺寸要求更小，适合布置在设备夹层、管路桥架下方等竖向空间受限的安装点位。筒体主体采用等径圆柱腔体设计，内部预留足够的滤材安装空间，可适配网式、线隙式、熔喷式等多种同规格滤芯，满足不同过滤精度的工况需求，筒体两端采用快开式端盖结构，无需完全拆卸周边管路即可完成滤芯更换操作，大幅降低日常运维的拆装工作量。

　　设备两端的活接头结构是设计上的核心适配点，活接头采用球面密封配合形式，安装时可在一定范围内补偿管路的轴向安装偏差与角度偏差，降低现场配管的对位精度要求，尤其适合现场改造类项目中，原有管路存在一定位置偏差时的适配安装，避免强行对接造成的管路应力集中问题。活接头的连接端采用标准管螺纹规格，可直接与同通径的镀锌钢管、不锈钢管、液压胶管等常见管路配件对接，无需额外加工过渡接头。筒体上方设置的带安装缺口的固定支座，可直接通过螺栓固定在设备安装面或支架上，支座的安装孔位采用长圆形缺口设计，安装时可沿筒体轴向微调固定位置，抵消安装基面的孔位加工误差，降低现场安装的配钻工作量。

　　从安装边界尺寸来看，这款过滤装置的筒体直径与接口通径匹配常规中小流量管路的通径规格，整体轴向长度控制在同通径阀门的合理长度区间内，安装时预留的操作空间仅需满足端盖拆装时的侧向操作距离即可，无需额外预留过大的检修空间。设备的进出口采用同轴布置形式，可直接串联在水平直管段中，无需改变原有管路的走向，降低管路改造的改造成本。筒体下方设置的排污接口（图中可见的侧向凸台结构），可在设备停机维护时直接排出腔体内积存的杂质与残留流体，无需拆卸端盖即可完成日常排污操作，减少运维时的流体泄漏风险。

　　在实际工况适配中，这款过滤装置的结构强度可满足常规低压流体输送的压力要求，筒体壁厚经过强度校核，可承受管路运行中的水锤冲击与压力波动，端盖的密封结构采用径向密封形式，相较于端面密封，径向密封的压缩量更易控制，在压力波动工况下的密封可靠性更高，可有效避免运行过程中的渗漏问题。活接头的锁紧结构采用防滑设计，运维时采用普通扳手即可完成锁紧与拆卸操作，无需专用工装，适合现场无专用工具的应急运维场景。

　　从建模设计的角度来看，这款模型完整还原了设备的所有外部安装特征与接口尺寸，包括支座的安装孔位尺寸、活接头的螺纹规格、端盖的拆装操作空间、排污口的位置与尺寸，可直接用于管路系统的三维布管设计、安装干涉检查、运维空间模拟等工作，建模时对筒体的过渡圆角、加强筋结构都做了准确还原，可用于后续的结构强度仿真、流体阻力仿真等分析工作，为设备选型与管路布局提供准确的三维数据支撑。
